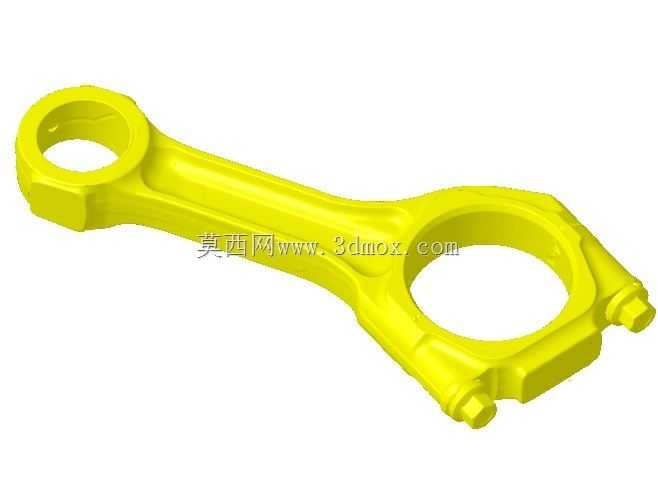

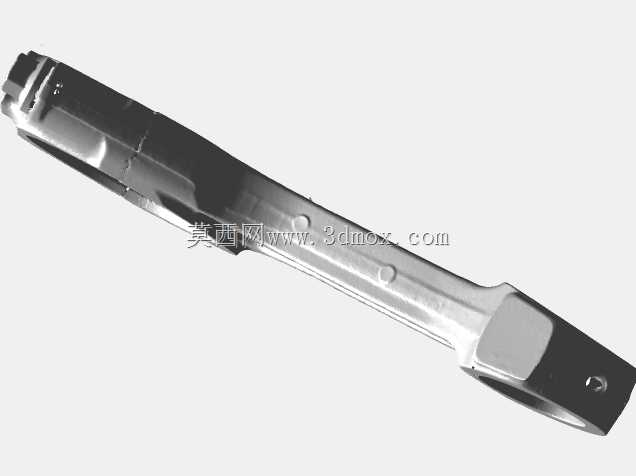

3D扫描获取的发动机连杆点云逆向建模成果

　　在往复式动力机械的核心传动链路里，连杆是连接活塞与曲轴的关键受力构件，日常做逆向开发、失效分析、备件复刻时，常通过3D扫描获取实物点云来完成三维重建，本次呈现的就是基于实物扫描得到的连杆点云处理后的建模成果。从实际装机场景来看，这类零件广泛适配小排量往复式内燃机、往复式压缩机等设备，工作过程中需要同时传递活塞往复运动产生的推力，将直线运动转换为曲轴的旋转运动输出，整个工况下要承受交变的拉压载荷、惯性冲击力，对结构的强度匹配、形位公差控制都有极高要求。做这类零件的逆向建模时，首先要依托扫描得到的点云数据提取关键安装基准：小头端的活塞销安装孔是第一基准，这个孔的圆柱度、孔壁表面粗糙度直接决定活塞销的配合精度，

　　建模时要严格还原孔的内径尺寸、孔端的倒角结构，避免装机后出现活塞销卡滞、异常磨损的问题；大头端是与曲轴连杆轴颈配合的剖分结构，扫描点云里能清晰看到大头端的螺栓凸台、定位止口结构，这部分的分合面平面度、螺栓孔的位置度是建模时的核心管控点，一旦尺寸偏差超差，装机后会出现轴瓦配合间隙异常，引发烧瓦、轴颈拉伤等严重故障。杆身部分采用了变截面的工字形结构，这种结构设计是在保证整体抗弯、抗扭强度的前提下尽可能降低零件自身重量，减小往复运动产生的惯性力，建模时要顺着点云的轮廓还原杆身与大小头过渡区域的圆角结构，这些圆角是应力集中的高发区域，逆向时不能随意简化圆角半径，否则后续做有限元强度校核时会出现应力计算值失真，无法准确评估零件的疲劳寿命。

　　从安装边界来看，建模时需要同步核对几个关键尺寸链：大小头孔的中心距直接决定发动机的活塞行程，直接影响整机的排量、压缩比参数，必须严格匹配扫描点云的实测值；大头端的最大外圆尺寸要避让曲轴箱的内部避让空间，避免曲轴旋转时连杆与缸体发生运动干涉；小头端的宽度尺寸要匹配活塞销座的开档间距，保证连杆在活塞销上有合理的轴向窜动间隙。另外从点云数据的细节能看到，大头端的螺栓安装凸台做了局部加厚处理，这是为了分散螺栓预紧力产生的局部压应力，避免螺栓孔周边出现压溃变形；杆身表面的拔模斜度也完全匹配锻造工艺的成型要求，逆向建模时保留这些工艺特征，能保证后续复刻加工时的工艺可行性，不需要额外做结构修改就能直接适配模锻、机加工的生产流程。

　　在实际的逆向工作流程里，这类点云建模完成后，还需要和原始点云做偏差比对，重点管控安装孔、分合面、配合端面的形位偏差，保证重建的模型和实物零件的尺寸一致性，不管是做备件替换、性能改进还是失效分析，都能提供精准的三维数据支撑，避免传统手工测绘产生的尺寸累积误差，大幅提升逆向开发的效率和精度。
