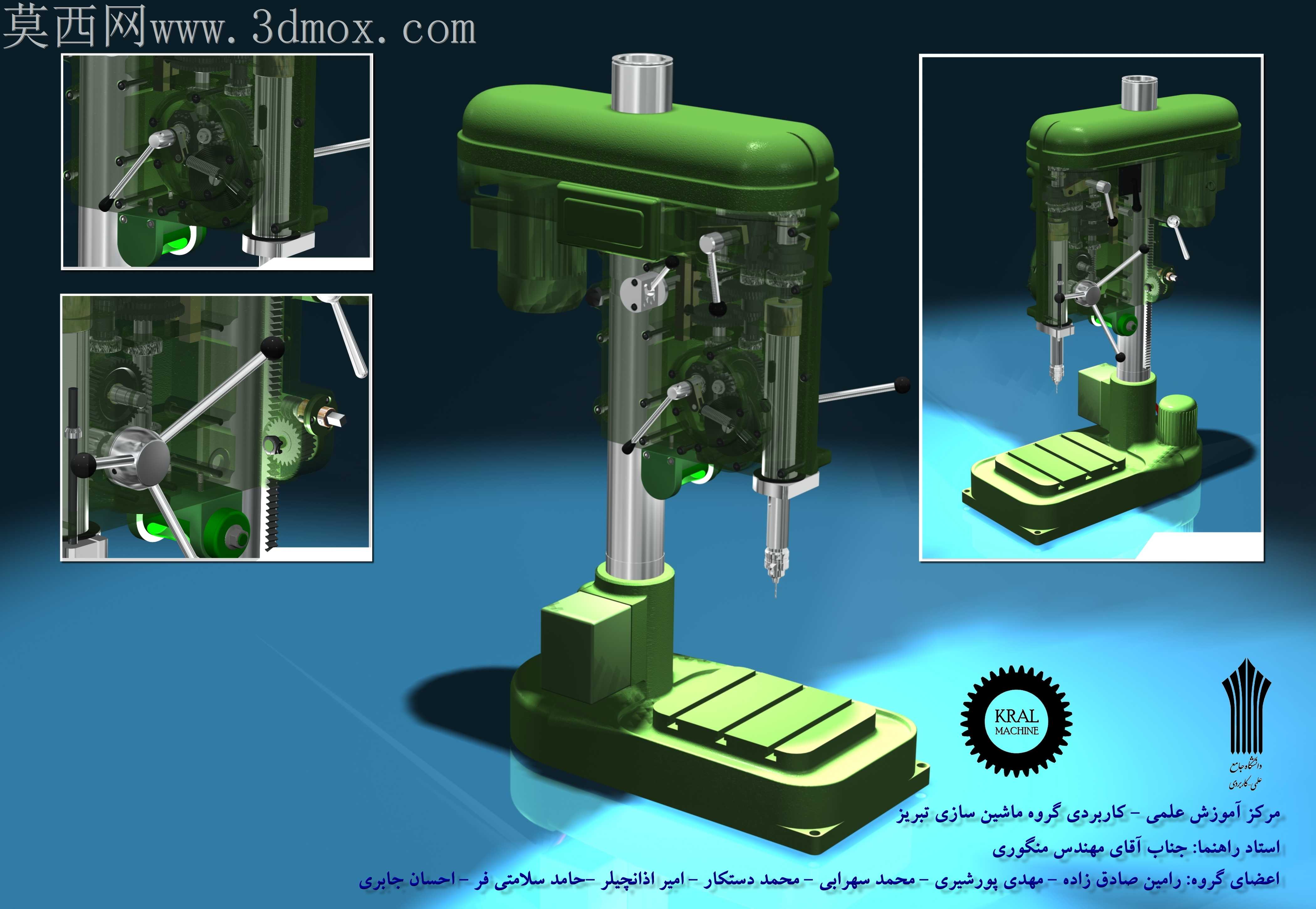

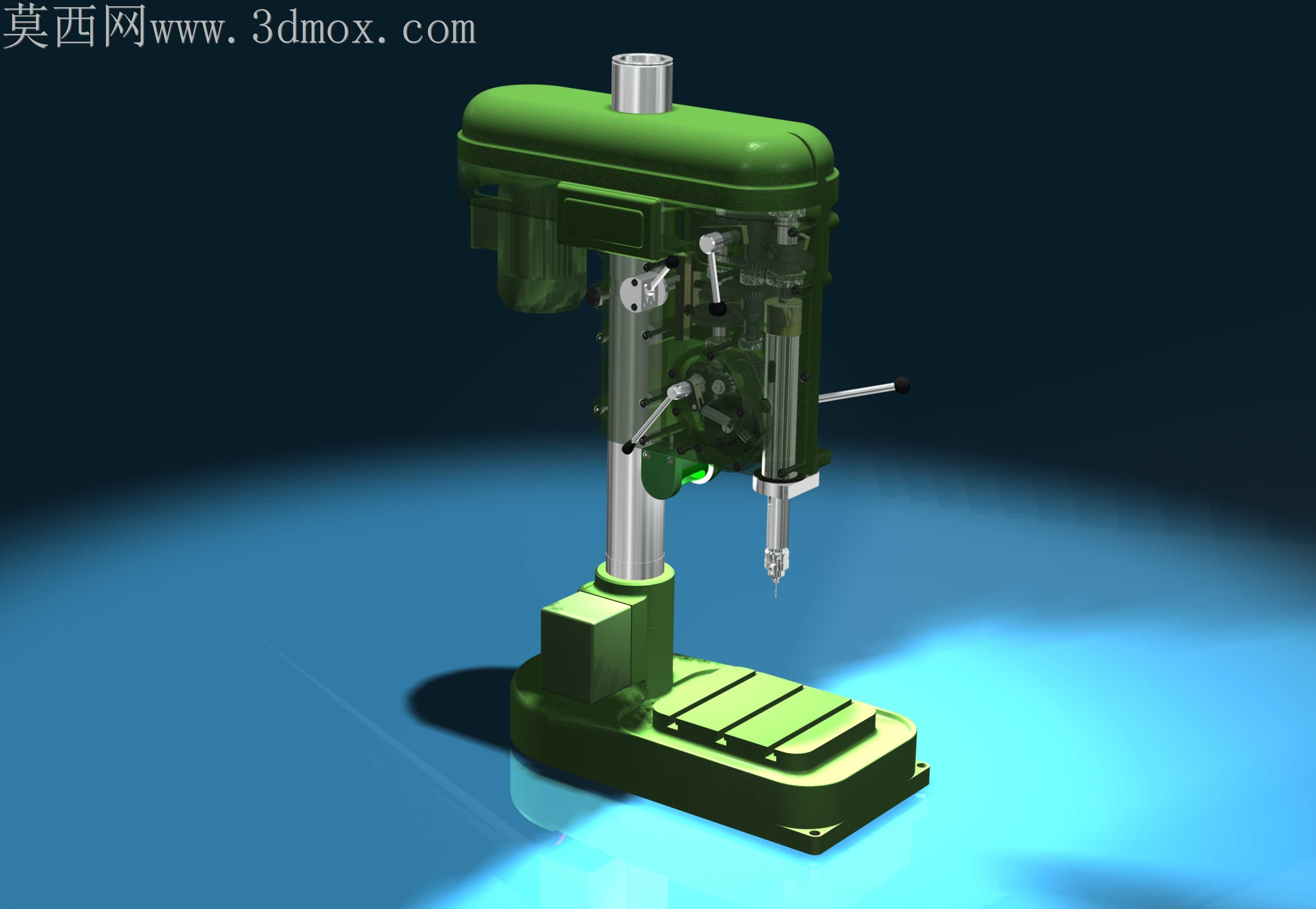

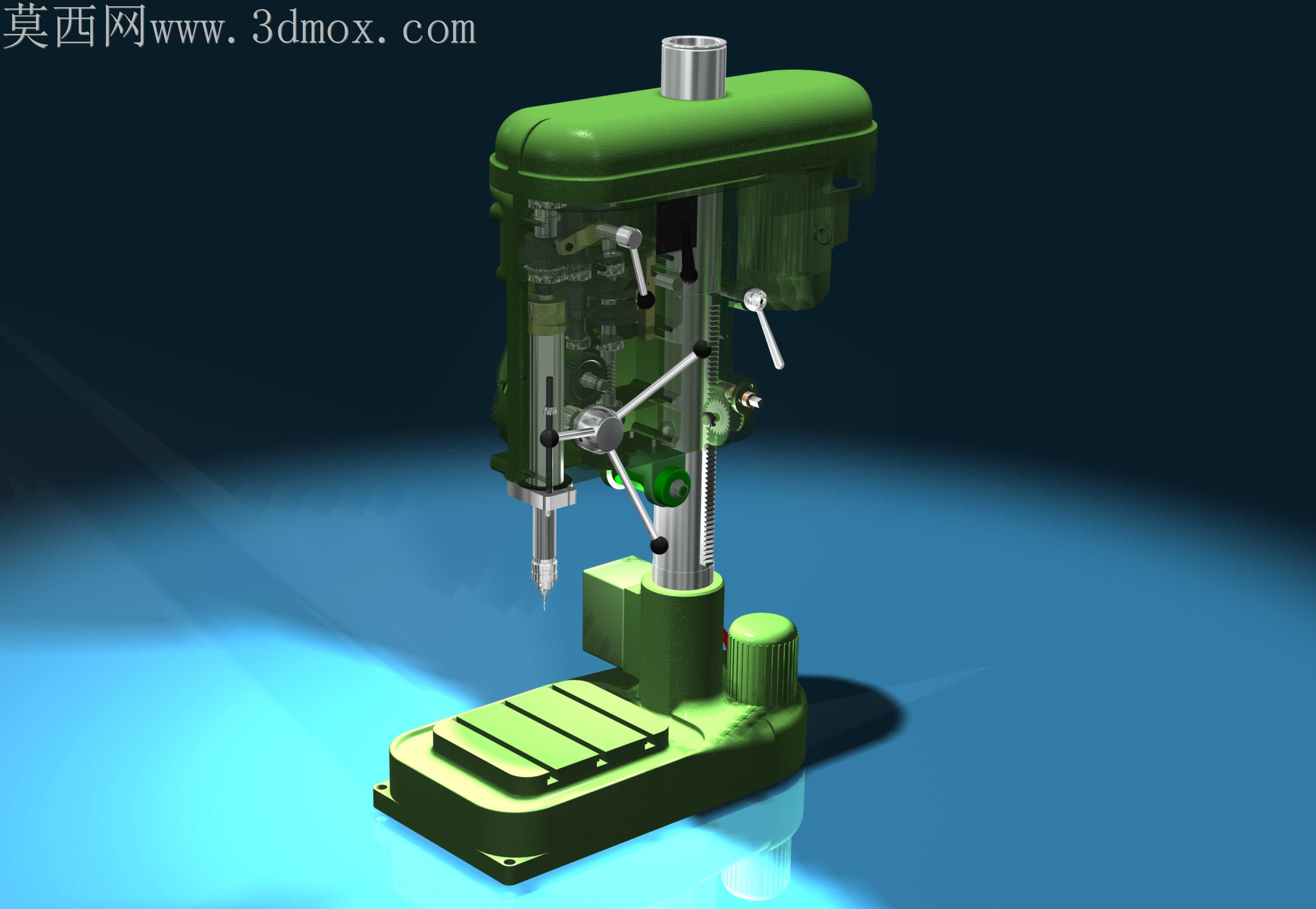

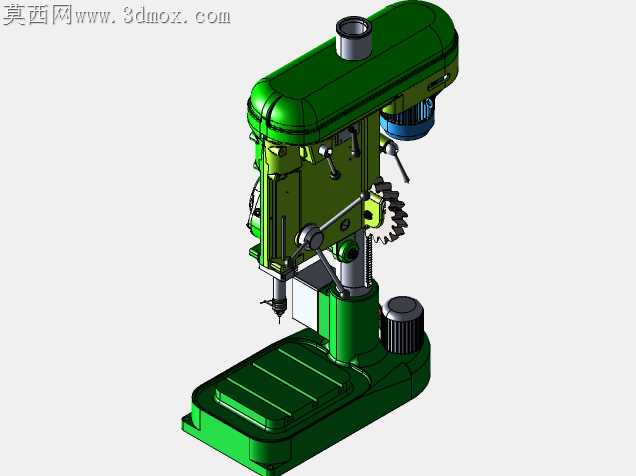

工业级立式支柱钻床高精度结构还原

刚拿到车间老款MS32B台钻的测绘需求时，最先注意到的是立柱导轨面常年滑动磨出的细微拉痕，进给手柄处因为工人常年握压形成的包浆磨损，这些细节要是直接套通用台钻模型根本出不来真实感。测绘时特意卡了主轴套筒和立柱的配合公差，之前跨软件转档时出现过套筒同轴度偏移0.02mm的问题，反复调整了三次基准面才把钻夹头、主轴、进给齿条的同轴度对齐，避免后续做运动仿真时出现卡滞的穿模问题。

做底座部分的时候特意留了T型槽的清根圆角，之前实训时见过不少新手做台钻模型把T型槽做成直角，实际加工时直角槽根本铣不出来，刀具走到根部必然会留下圆角，而且台面上的排屑槽坡度特意做了1.5度的倾斜，刚好适配金属切屑顺着坡度滑到集屑区，不会积在工件定位区影响装夹精度。主轴箱的齿轮腔内部特意做了薄壁厚的区分，靠近主轴输出端的壁厚比电机安装侧厚3mm，毕竟钻孔时主轴端承受的径向切削力更大，量产时这个厚度差能减少箱体震刀的概率，之前做简化模型时把壁厚做均匀了，车间师傅看了直接说这结构钻30mm的孔肯定裂。

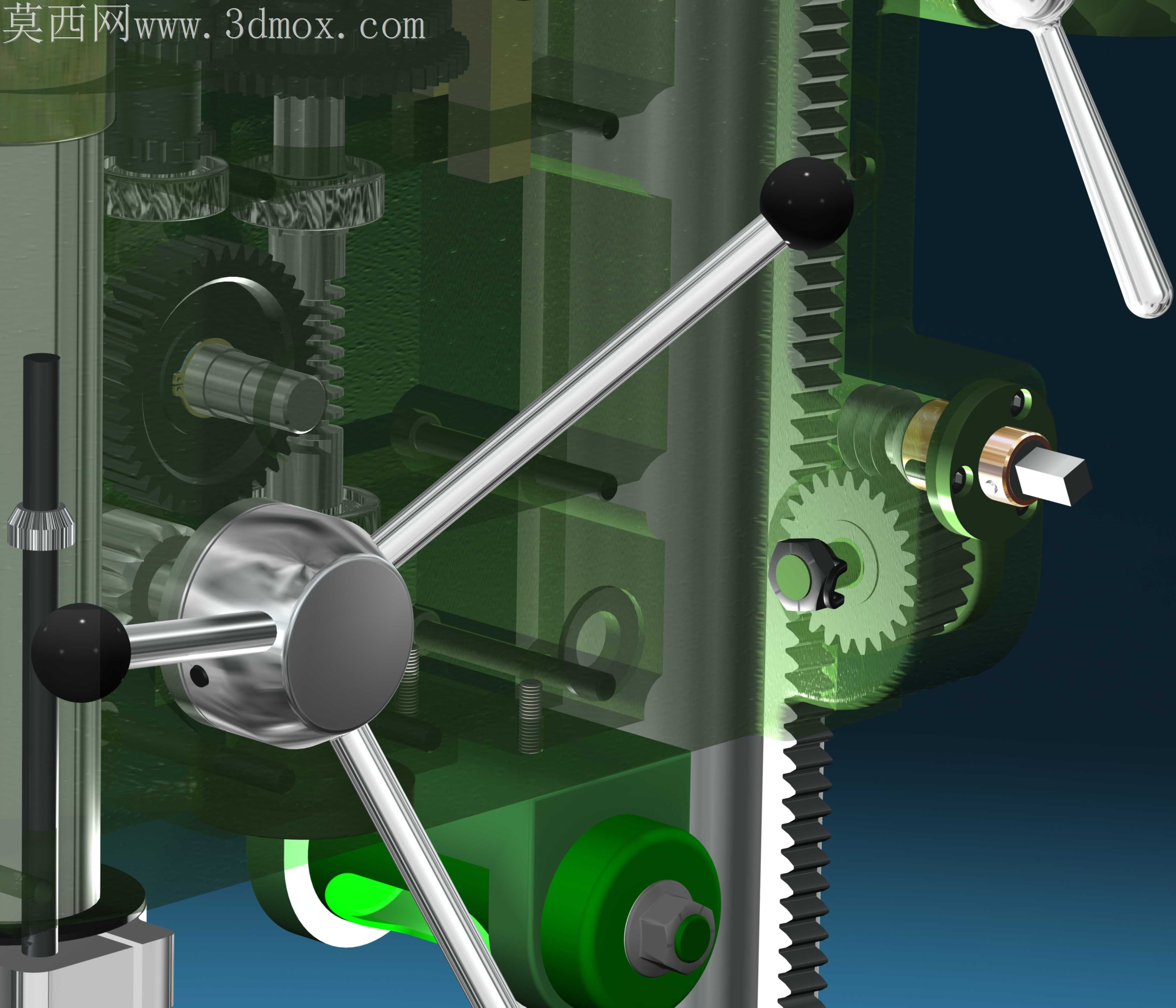

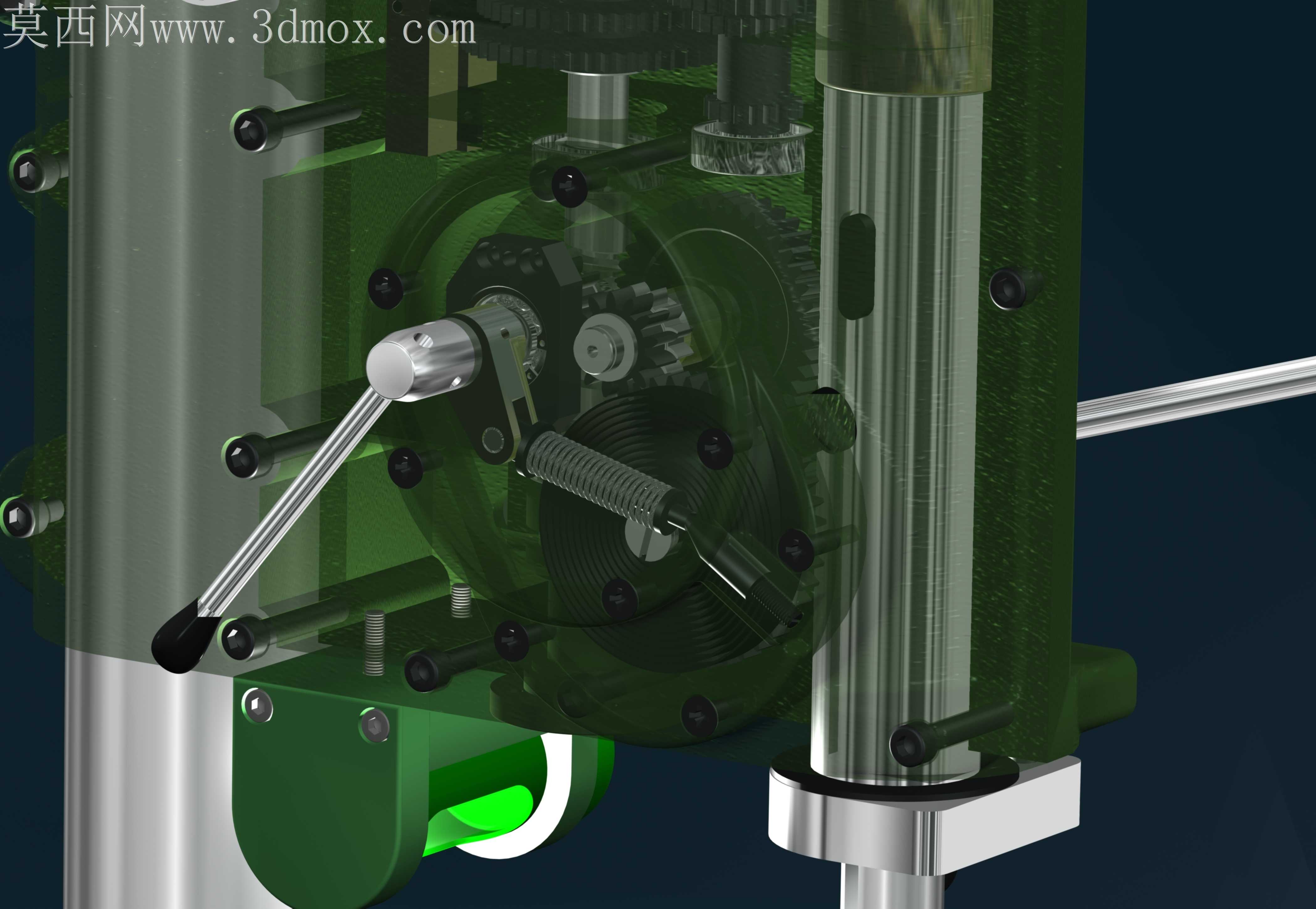

进给手柄的限位销位置反复核对了三次，老设备的行程限位是靠手柄座上的凸台碰立柱上的挡块实现的，一开始把凸台位置做高了5mm，仿真时主轴下行到极限位置直接撞了工作台面，后来对照实物的行程标尺一点点挪的位置，连手柄上的防滑滚花都做了0.8mm的节距，和实物握感的凹凸感完全匹配。电机安装座的腰型孔特意留了2mm的调节余量，实际装配时三角皮带的张紧度全靠这个腰型孔调整，之前做死孔位的话皮带装上去根本没法调松紧，转起来打滑根本打不动硬料。

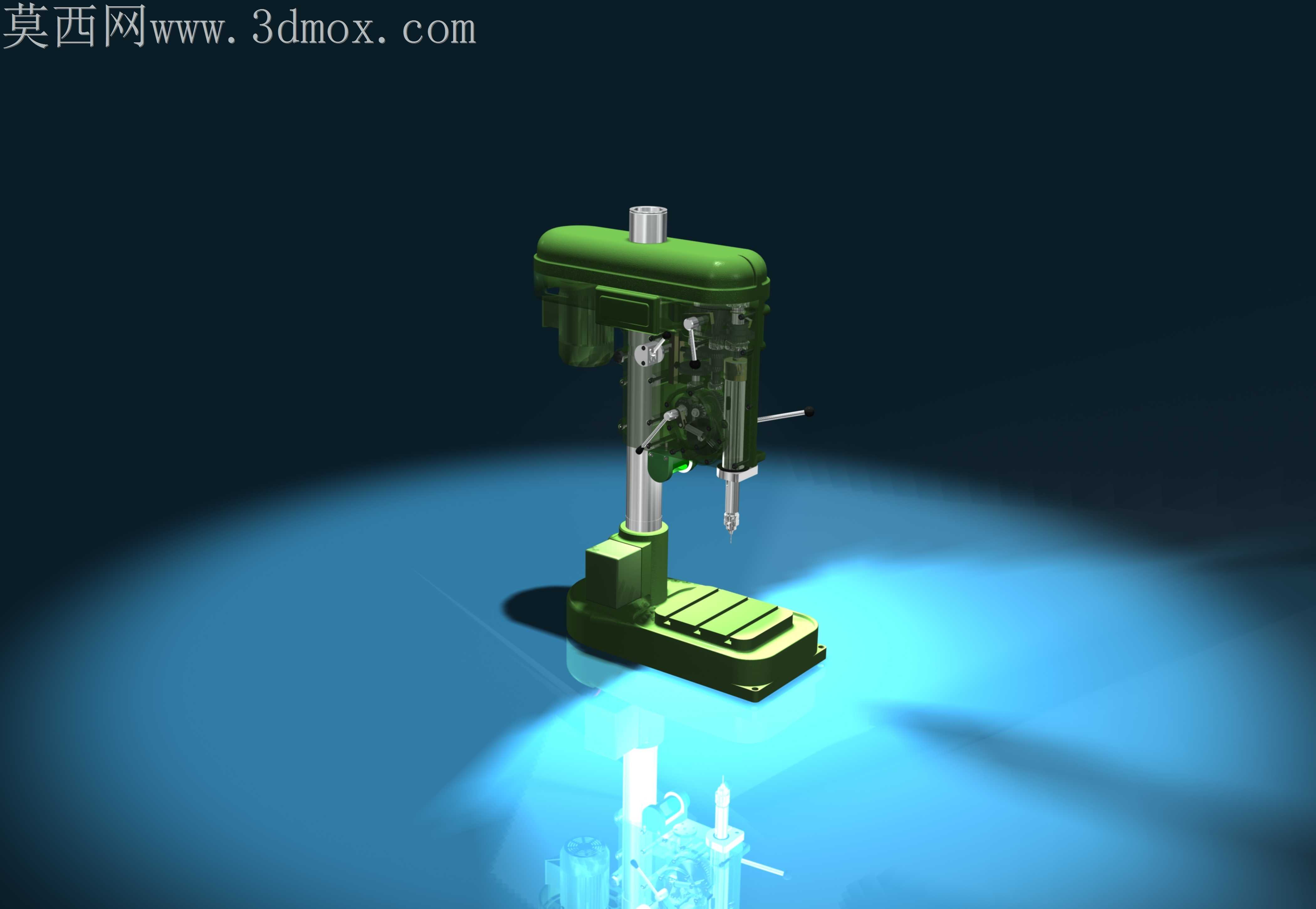

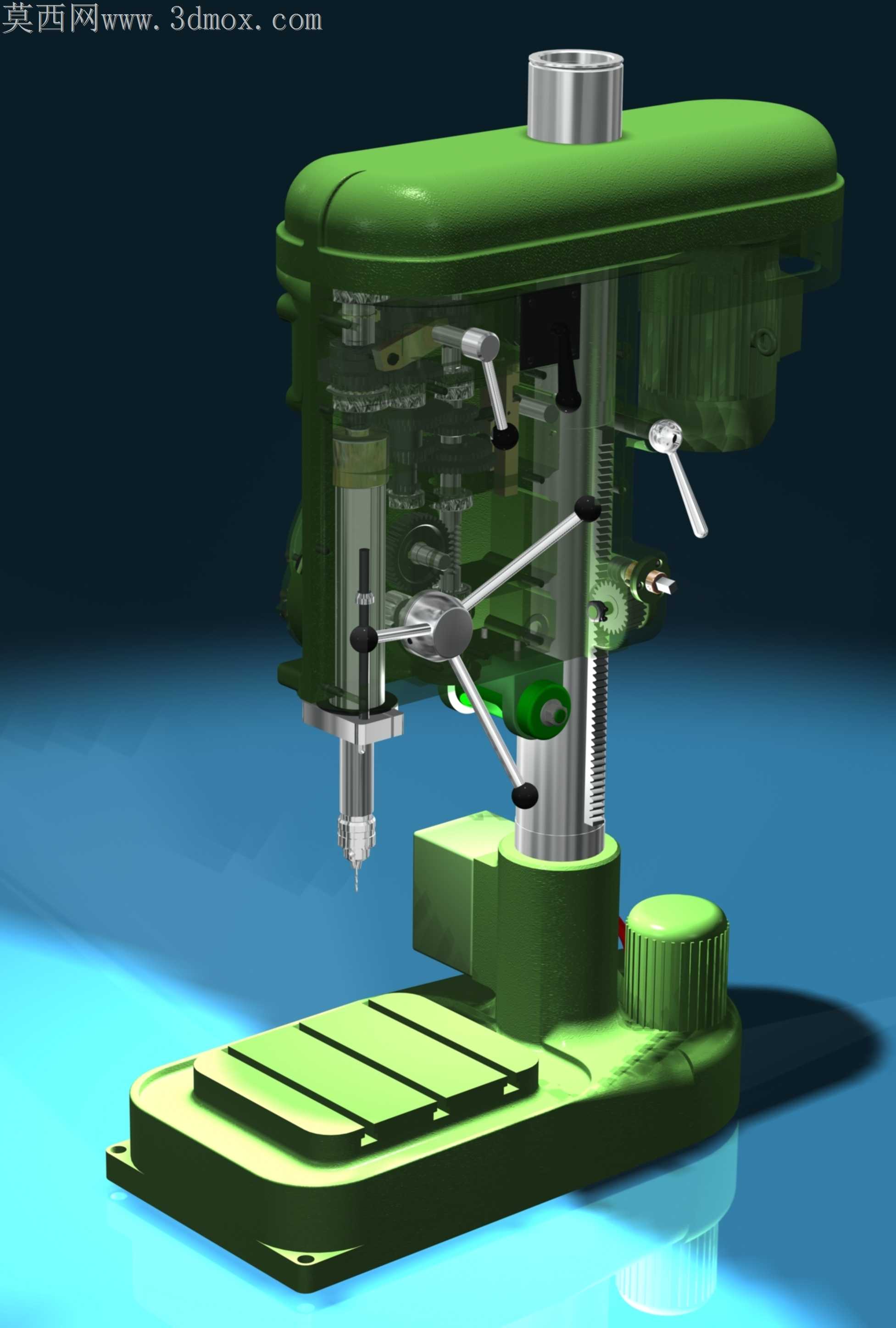

做外观渲染时特意把机身漆面做了细微的颗粒感，老工业设备的烤漆不是镜面效果，常年沾了切削液和油污会形成半哑光的质感，底座边缘的磕碰掉漆位置也做了几处，不是那种全新出厂的光滑感，更符合车间里常年用的设备状态。之前转STEP格式时出现过齿条齿形失真的问题，特意把齿条的齿形公差调到了IT7级，转档后不会出现齿面变形导致的啮合错位，不管是做装配动画还是拿去做工装适配都不会出问题。
