艺术创作辅助调色板支撑装置结构设计

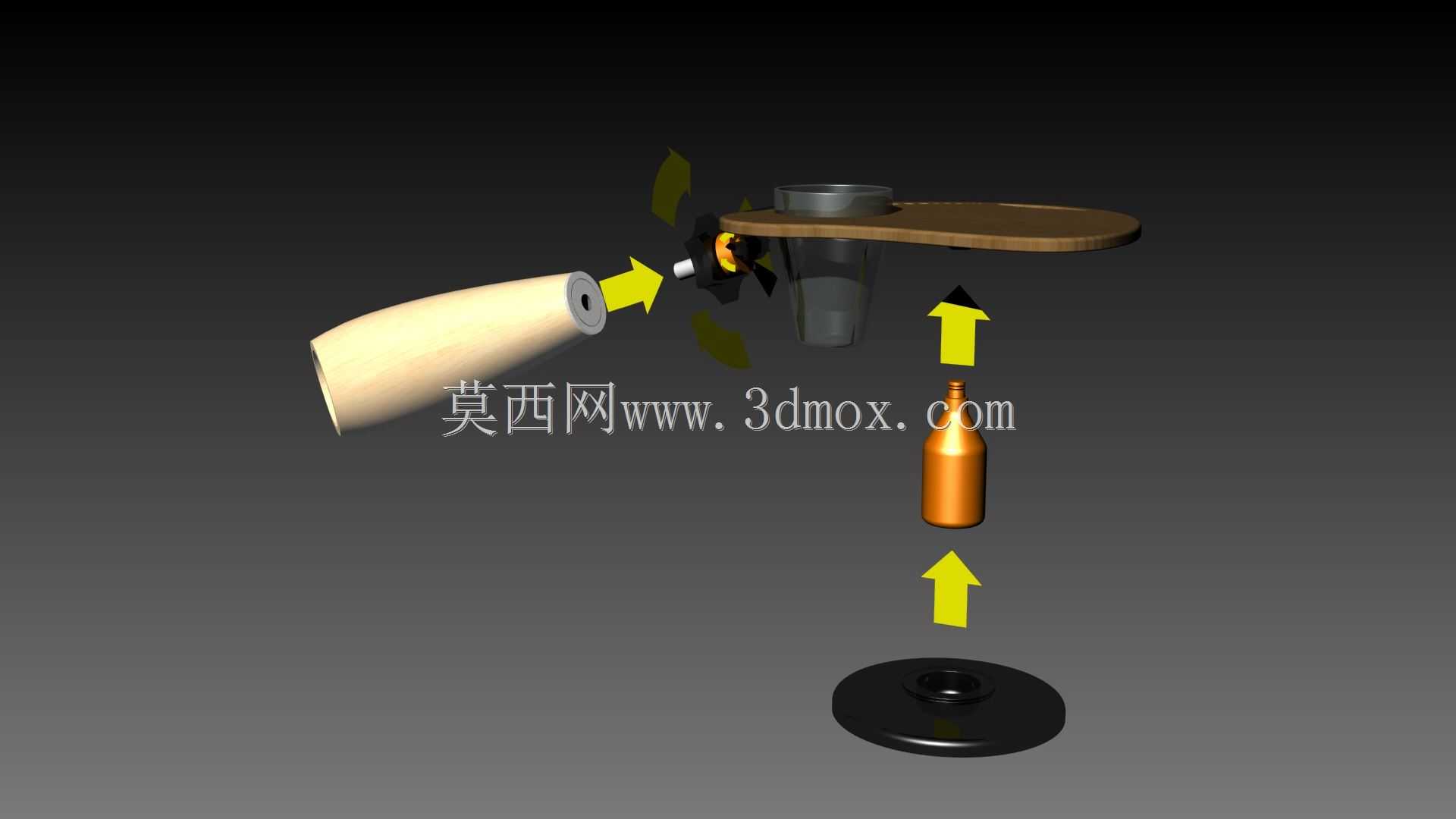

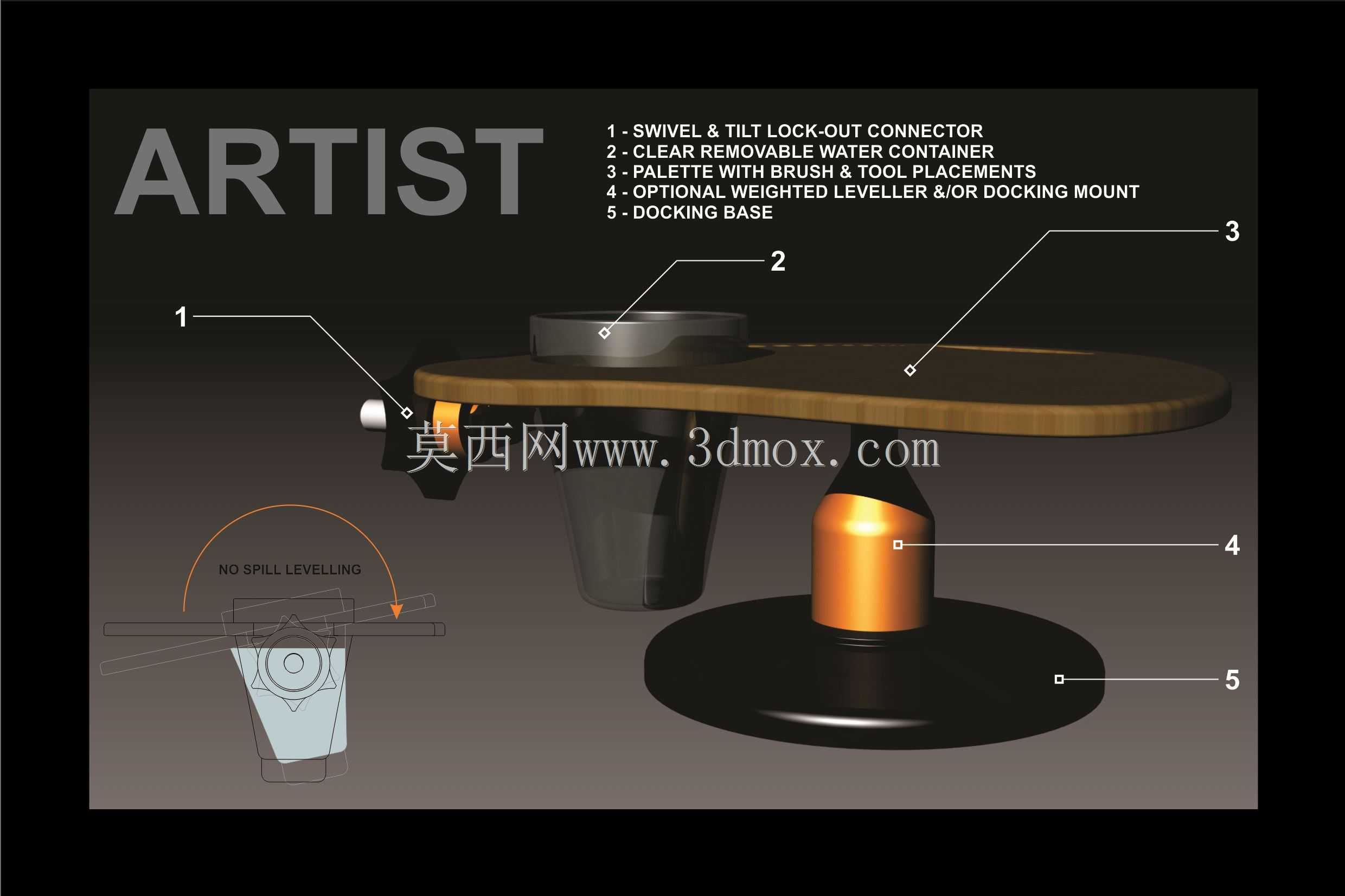

　　这款支撑装置主要面向艺术创作场景设计，适配桌面绘画、户外写生等不同创作环境下的调色板固定需求，解决传统手持调色板长时间操作易疲劳、工具摆放杂乱、调色区域角度无法适配不同创作姿态的痛点。从结构组成来看，整套装置分为五个核心功能单元，分别承担角度锁定、容水收纳、工具挂载、水平校准、基座固定的作用。

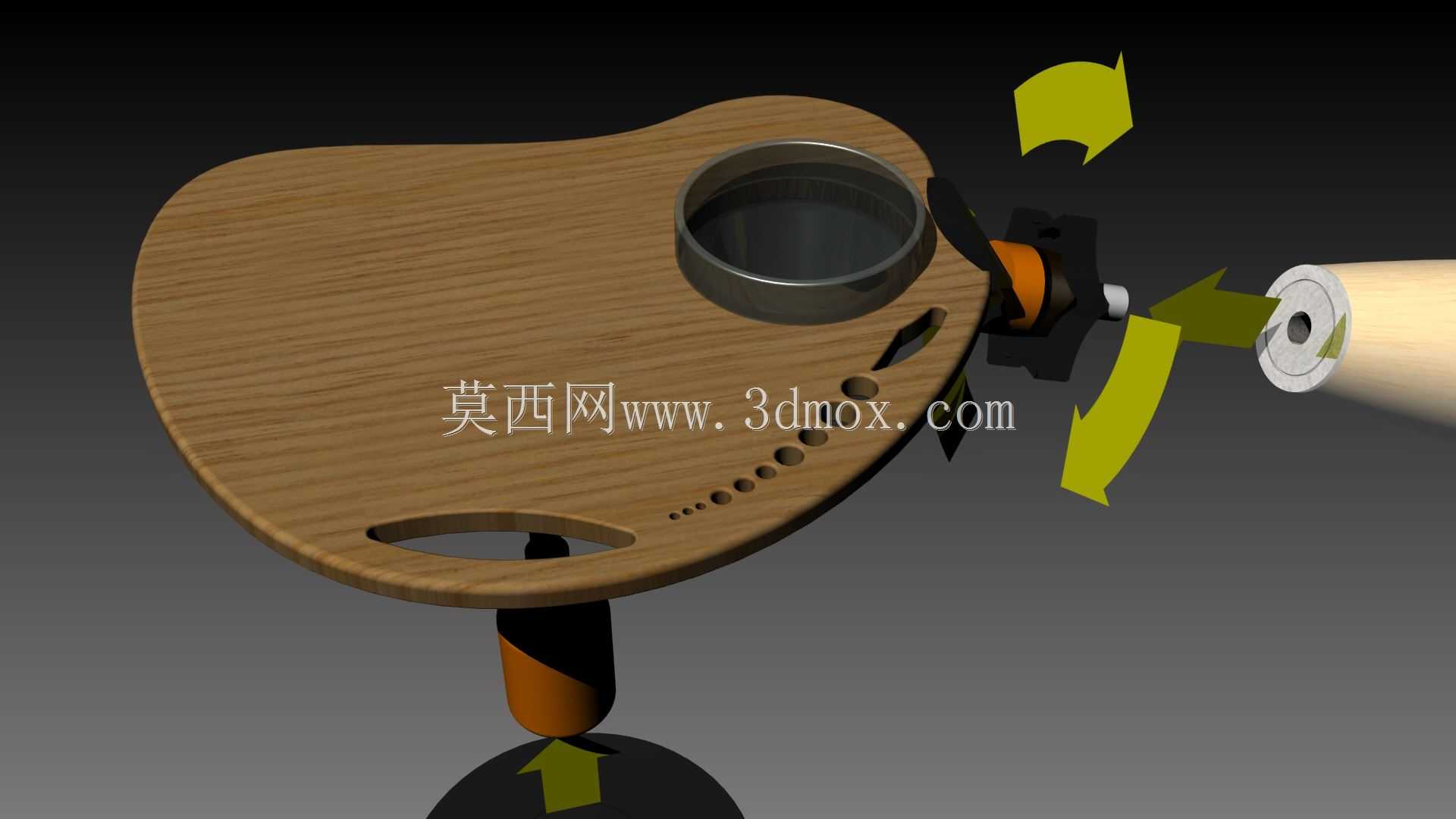

　　倾斜锁定连接单元位于装置上部与调色板的衔接位置，采用球铰式连接结构配合锁止旋钮，可实现水平方向360度旋转、垂直方向0到45度俯仰角度调节，锁止后可承受5kg以内的竖向载荷，不会出现调色板下坠、偏移的问题，创作者可根据自身坐姿、站姿的操作高度，调整调色板到最顺手的操作角度，避免长期抬臂、歪头造成的肌肉劳损。快拆式清水容器设置在调色板侧下方，采用食品级PP材质的卡扣式安装结构，容量为600ml，可单独拆卸清洗，容器边缘设置有笔洗导流槽，清洗画笔后的污水可顺着导流槽回流到容器内，不会滴落到桌面或创作者衣物上，容器盖带有密封胶圈，移动装置时不会出现污水洒漏的问题。

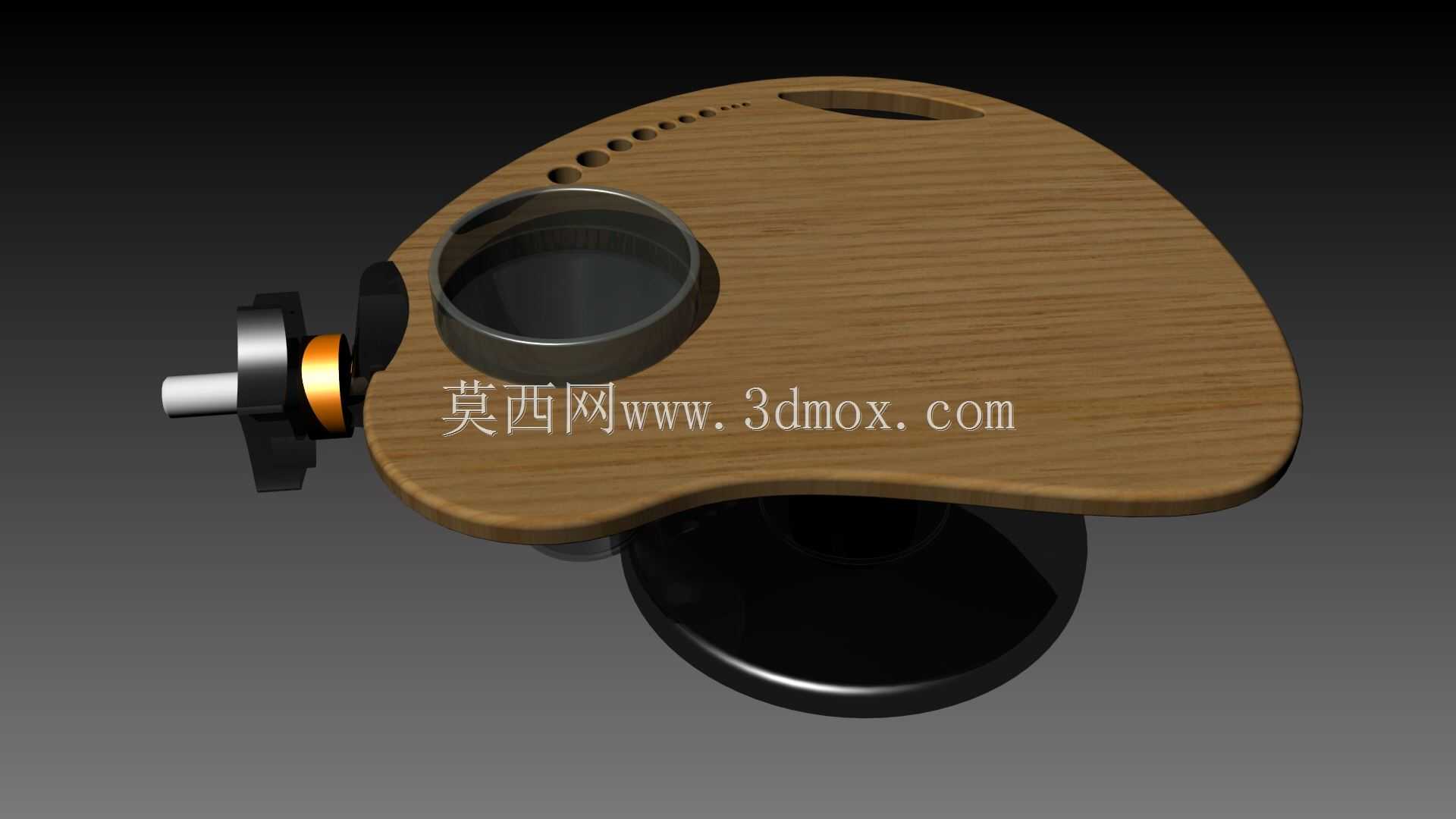

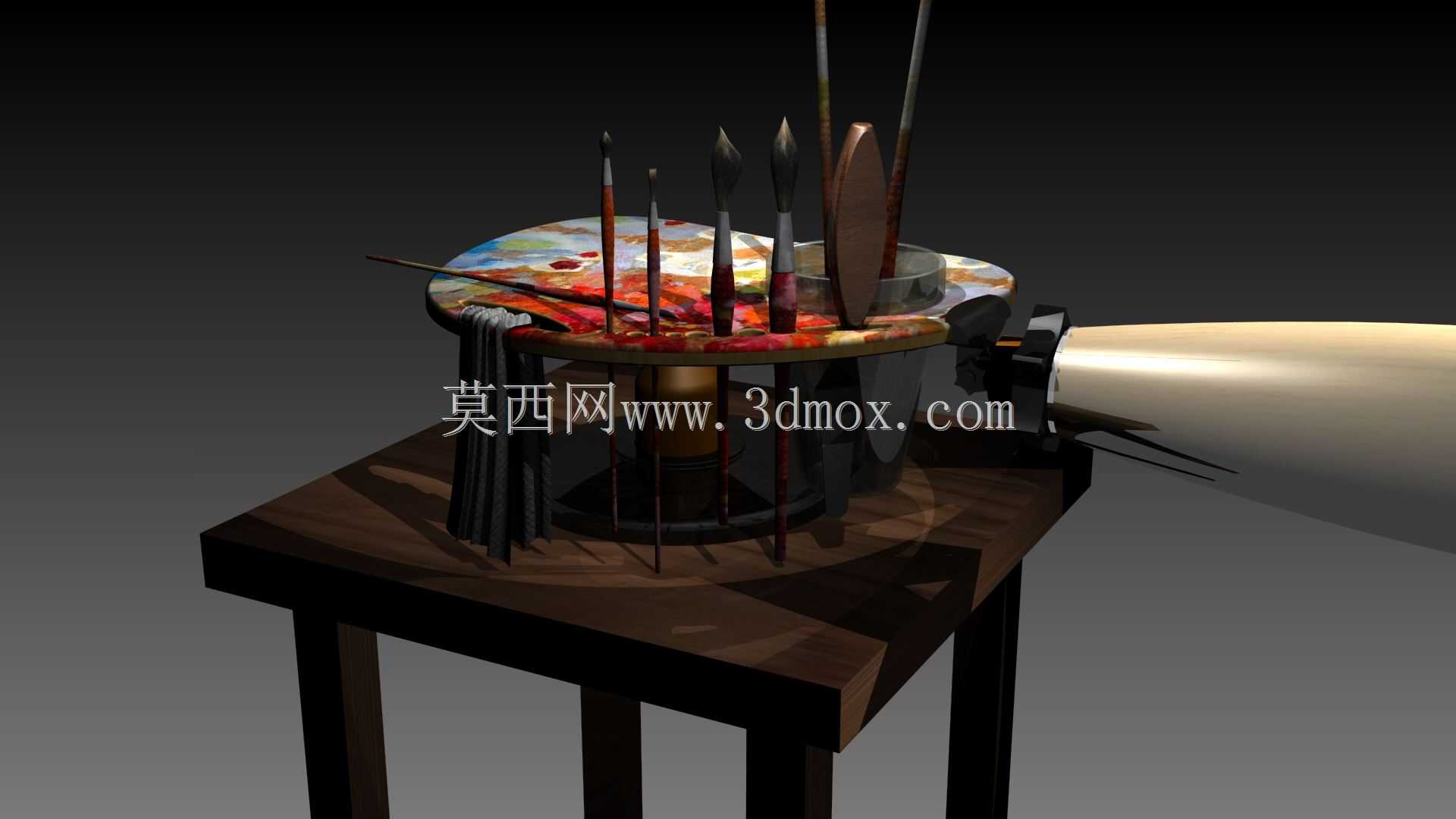

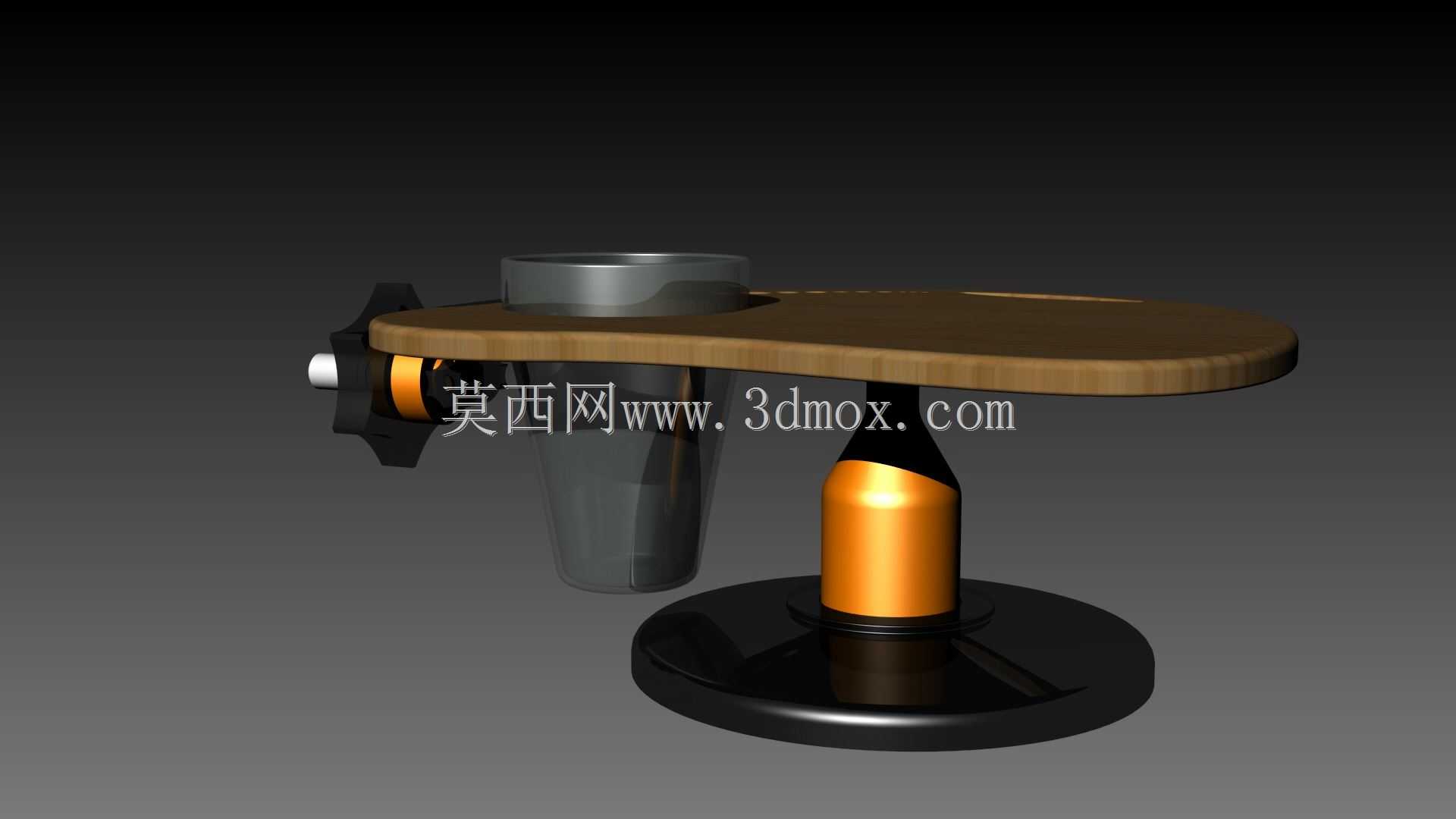

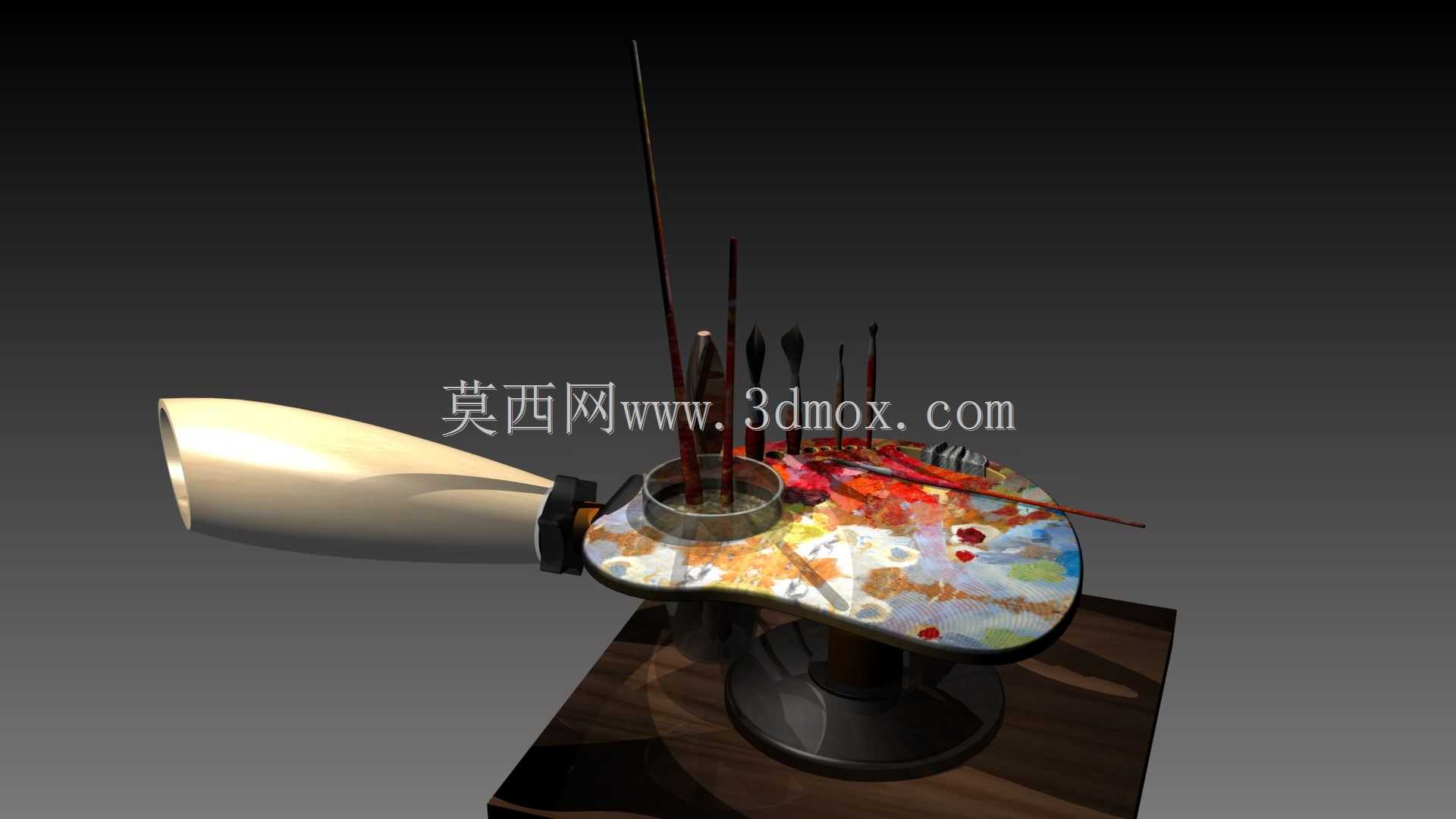

　　工具挂载单元集成在调色板的边缘区域，预留了不同直径的插孔与挂扣，可适配不同粗细的油画笔、水彩笔、刮刀、调色刀等创作工具，同时设置有布艺抹布的挂载位，创作者在换色、洗笔后可随手擦拭笔端残留水分或颜料，不需要额外寻找放置抹布的位置，所有常用工具都在手臂可及的操作范围内，减少创作过程中反复取放工具的动作，提升创作流畅度。可选配的加权调平组件安装在支撑立柱中部，为内置铅块的重力调平结构，当装置放置在存在一定坡度的非水平台面（如画架侧边、户外写生的岩石坡面、倾斜的桌面）时，调平组件会依靠重力自动调整立柱的垂直角度，让上部的调色板始终保持水平状态，避免调色盘上的颜料、清水因为台面倾斜出现流淌、溢出的问题，调平组件的摆动角度范围为正负15度，可适配大部分存在轻微倾斜的放置场景。

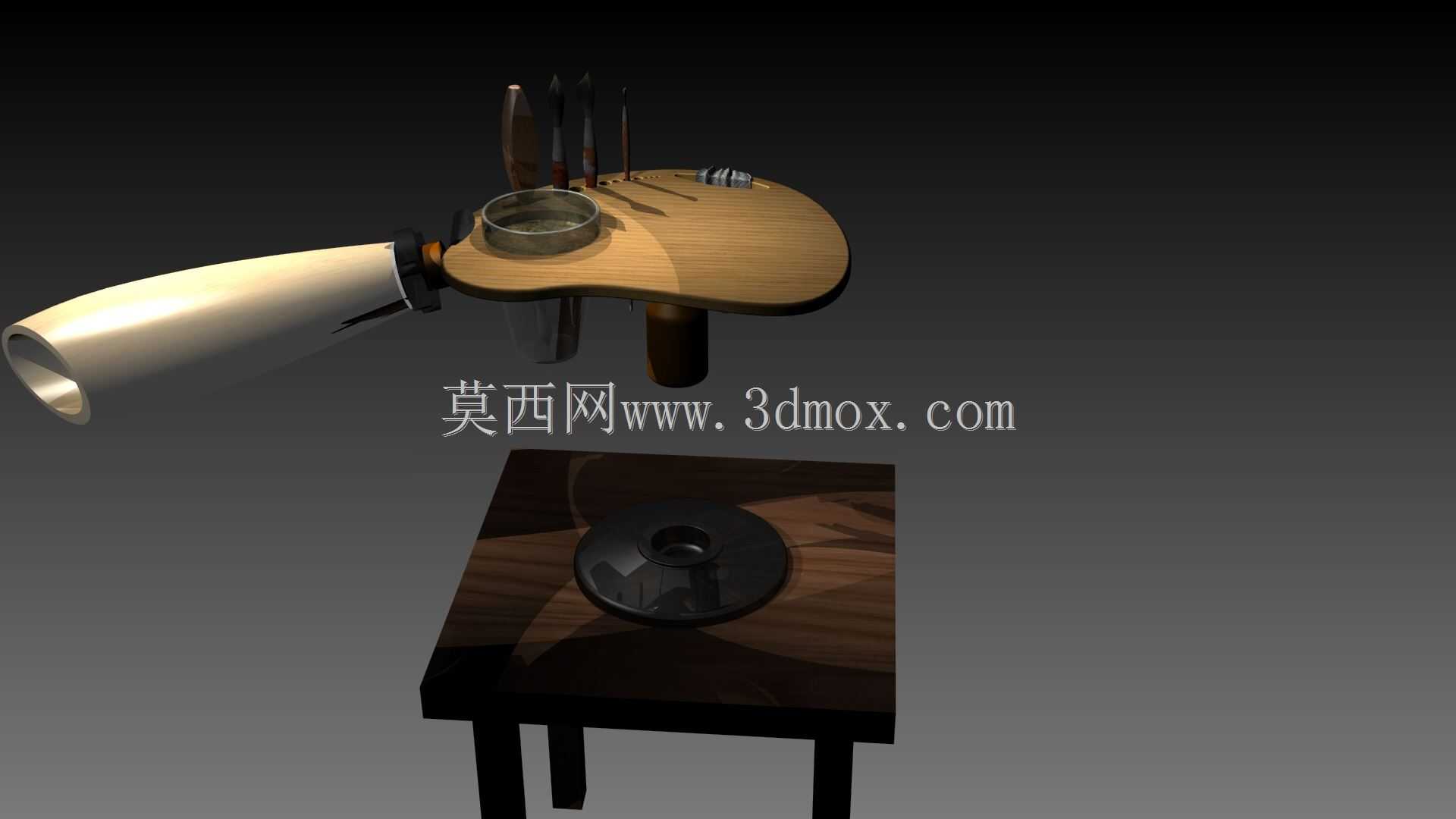

　　底部的对接基座采用加重铸铁材质，底部贴有3mm厚的防滑橡胶垫，放置在光滑的玻璃、木质桌面时不会出现滑动，基座直径为180mm，整体支撑高度可在200mm到350mm之间调节，最低安装高度下整体装置的重心高度仅为120mm，抗倾覆能力强，即使不小心碰撞到装置侧边，也不会出现整体倾倒的问题。基座同时预留了标准的相机快装板螺孔，可直接固定在常规三脚架、落地画架的云台上，满足户外站立创作时的高位固定需求，不需要额外加工转接配件。

　　整套装置的各连接部位都采用了快拆式设计，不需要额外工具即可完成全部拆装，拆分后所有部件可放入尺寸为300mm200mm100mm的收纳包内，方便外出写生时携带。各功能部件之间的连接公差控制在0.2mm以内，拆装多次后不会出现连接松动、间隙过大的问题，清水容器与支架的衔接位置设置有溢水导流槽，即使容器内水加满，溢出的水也会顺着导流槽流到基座位置，不会顺着立柱流到放置台面上。在实际使用测试中，连续8小时的创作场景下，装置各锁止结构无松动，工具取放顺畅，调平结构在10度倾斜的台面上可始终保持调色板水平，清水容器密封性能良好，移动过程中无渗漏问题，可满足专业美术创作者日常工作室创作、户外采风等多场景的使用需求。
