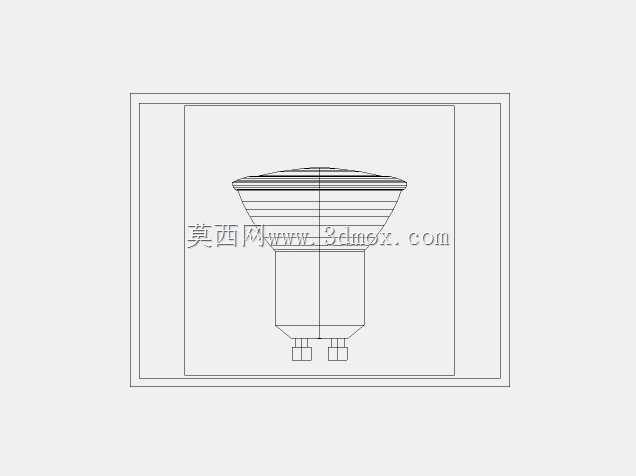

GU10插脚式卤素射灯结构三维数模

　　日常做商装照明配套结构选型时，这类带GU10插脚的卤素射灯是绕不开的基础配件，不管是展柜重点照明、轨道射灯替换光源，还是嵌入式筒灯的配套光源，都能见到这类结构的身影。做这个数模的时候，最先要卡准的是安装边界尺寸，毕竟这类灯是要直接卡进标准灯座的，插脚的中心距、插脚本身的铜片厚度、插脚伸出灯座尾部的长度，都得严格匹配通用GU10灯座的公差要求，要是插脚中心距偏了0.5mm，现场安装的时候就会出现插不进去或者卡不紧的问题，后期使用中容易出现接触不良、打火的隐患。

　　外形部分的反光杯是这个结构的核心功能件，建模的时候特意还原了抛物面反光罩的曲面弧度，这个弧度直接决定了出光的光束角，常规商用款的光束角一般做36度左右，兼顾重点照明的聚光性和一定的照射范围，不会出现光斑边缘过硬的问题。灯杯上部的透明封盖做了微棱晶的纹理结构，不是完全光滑的平面，这个细节是为了打散灯丝的直射眩光，避免人眼直接看到高亮灯丝产生刺眼的不适感，同时不会过多损失透光效率。

　　灯身的散热结构也做了还原，灯杯外壳的薄壁厚度控制在0.8mm，既保证了结构强度，不会在安装拧动的时候出现壳体变形，又能让卤素灯工作时产生的热量快速通过壳体散出，毕竟卤素灯的工作温度较高，要是壳体过厚散热不畅，会加速内部灯脚的氧化，缩短光源的使用寿命。灯头部分的陶瓷基座是绝缘耐热的核心结构，建模的时候还原了陶瓷件和金属插脚的包胶固定结构，插脚和内部灯丝的连接走线位置也做了预留，方便后续做整灯的装配模拟，检查内部走线会不会和壳体出现干涉。

　　实际做项目选型的时候，这个数模可以直接导入装配体，检查射灯安装到灯座之后，和筒灯外壳、轨道灯支架的配合间隙，尤其是嵌入式安装的场景，要确认灯体尾部的插脚部分不会和吊顶内的接线端子出现挤压，同时灯体露出吊顶面的高度要和装饰面齐平，不会出现突出或者凹陷过多影响美观的问题。另外在做照明方案的碰撞检查时，这个数模的外形尺寸精度足够，能提前排查到灯体和周边喷淋头、空调风口的位置冲突，避免现场安装的时候才发现位置不对返工。

　　做结构设计的时候，这个数模也可以作为基础参考，比如改做LED替换光源的时候，可以直接沿用这个灯头和外壳的安装尺寸，只需要把内部的卤素灯珠换成LED光源加驱动电源，不用重新开模做外壳和适配灯座，能大幅缩短新品的开发周期，降低开模成本。建模的时候所有的配合面都做了公差预留，比如灯杯和陶瓷基座的配合位置留了0.1mm的涂胶间隙，方便生产的时候打胶固定，不会出现装配过紧压裂陶瓷件或者过松容易脱落的问题。反光杯的内壁曲面做了连续曲率处理，没有出现碎面或者曲率突变的情况，要是后续需要做光学模拟，直接导出曲面就能导入光学软件做追迹分析，不用重新修复曲面。
