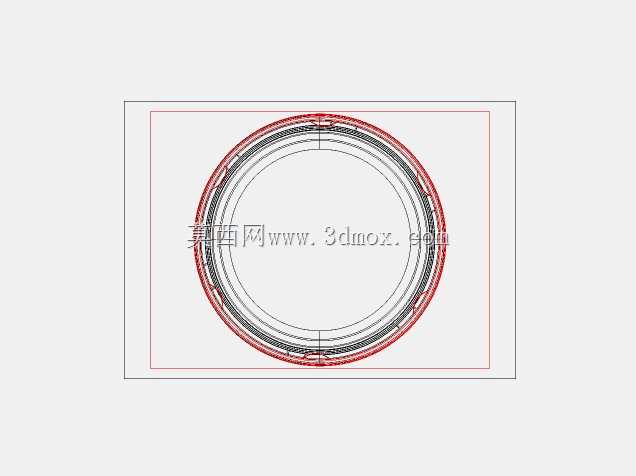

梅森罐环形密封结构三维数模

　　在食品分装、手工文创包装、小型物料密封存储的实际场景中，这类带多层环形密封结构的梅森罐是应用频次极高的容器类部件，很多做小型包装线适配、家用储物器具开发的结构工程师，在做配套卡箍、旋盖、灌装工位定位设计时，都需要精准的罐体轮廓数模来做干涉校验，避免出现旋盖打滑、密封压合不到位、灌装头对位偏差这类实际生产中容易出现的问题。

　　从实际功能特性来看，这个模型还原的是常规家用及商用场景通用的梅森罐口部环形密封结构，数模里清晰呈现了罐口多层嵌套的环形凸缘结构，最外层的凸缘是用来适配标准金属旋盖的卡扣卡位，中间层的环形平面是密封胶圈的压合接触面，最内层的圆角过渡结构是为了减少内容物残留，同时避免清洗时出现清洁死角。做结构设计的时候要注意，罐口的同轴度公差需要控制在0.1mm以内，不然旋盖拧合的时候会出现偏斜，长期使用后密封胶圈受力不均，容易出现漏液、密封失效的问题。

　　设计思路上，这个模型没有做多余的装饰性结构，完全还原量产梅森罐的实际结构特征，罐口的多层环形结构每一层的高度差都和实际量产件保持一致，做配套部件设计的时候可以直接提取轮廓线做配合，不需要再反复核对实物尺寸。很多刚入行的工程师做储物罐配套设计的时候，容易忽略罐口凸缘的圆角过渡，直接做直角结构，实际开模的时候会出现脱模困难，而且用户使用的时候直角边缘容易割手，这个数模里把所有接触边缘都做了R0.5的圆角处理，完全符合日用五金件的安全设计规范。

　　从安装边界和外形尺寸的适配角度来说，这个模型呈现的罐口结构适配市面上绝大多数标准口径的梅森罐旋盖、密封胶圈，做灌装线的工位定位工装设计时，可以直接以这个数模的外轮廓作为定位基准，定位环的内径比罐身最大外径大0.2mm即可，既可以保证罐体顺利放入定位工装，又不会因为间隙过大出现灌装时罐体晃动的问题。如果是做家用储物架的开孔适配，开孔直径参考罐身最大外径预留1mm的安装间隙就足够，不需要额外放大余量，避免罐体放置后出现倾斜。

　　在实际的工程应用里，这类容器数模除了用来做配套工装、包装部件的设计，还可以用来做小型自动化灌装设备的虚拟调试，把数模导入到设备的虚拟仿真环境里，模拟罐体输送、旋盖压合、灌装下料的全流程，提前发现输送轨道宽度不匹配、旋盖头下压行程不足这类问题，减少现场调试的时间成本。要注意的是，这类薄壁容器的壁厚一般在1.2mm到1.5mm之间，做夹持机构设计的时候，夹持力不能超过30N，不然容易出现罐体变形，尤其是玻璃材质的梅森罐，夹持力过大还会出现罐体碎裂的风险，设计夹持块的时候要尽量增大接触面积，用软质接触面做缓冲，避免刚性接触损伤罐体表面。

　　另外在做密封结构验证的时候，可以直接提取数模里的密封面轮廓，做胶圈的压缩量仿真，标准的密封胶圈压缩量控制在15%到25%之间就可以达到良好的密封效果，压缩量过小会出现密封不严，压缩量过大会导致胶圈使用寿命缩短，反复开合几次就会出现永久变形失去密封作用。这个数模里的密封面平面度公差按照量产件的标准设置为0.05mm，做仿真的时候可以直接用这个参数来设置边界条件，得到的仿真结果和实际测试的偏差会控制在合理范围内，不需要反复调整参数来匹配实物。
