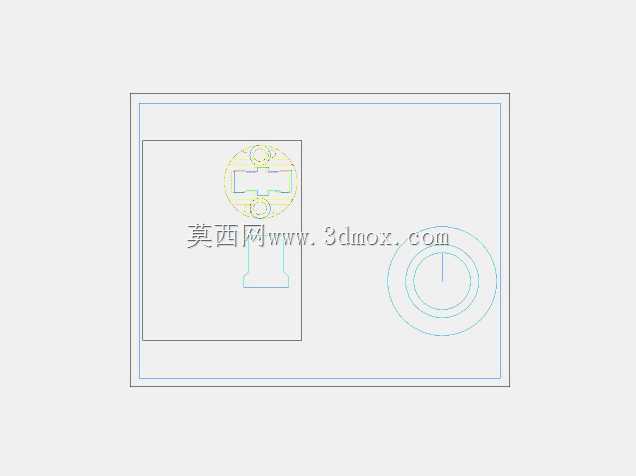

G9灯泡座结构设计三维数模

　　在民用照明、商用展陈照明、工业设备局部照明等场景中，G9规格灯泡的应用覆盖度极高，对应的灯座作为灯泡与供电回路的核心连接载体，其结构合理性直接决定了灯泡安装的可靠性、接触导电的稳定性以及后期维护更换的便捷性。这款G9灯泡座的三维结构设计，完全围绕实际安装使用中的各类工程需求展开，没有冗余的造型设计，所有结构特征都服务于功能实现。

　　从实际安装边界来看，这款灯座的整体外轮廓采用圆形嵌套结构，最大外径适配常规G9灯泡的安装开孔尺寸，安装时可直接嵌入对应规格的灯具预留孔位，不需要额外扩孔或者加装转接衬套，能直接匹配市面上多数吸顶灯、射灯、壁灯的灯位预留尺寸。灯座的轴向总厚度控制在常规灯具的内部安装空间范围内，安装后不会突出灯具外壳表面，也不会因为厚度过大挤压灯具内部的布线空间，适配厚度1.2mm以内的金属灯具面板或者2mm以内的塑料灯具面板安装。

　　结构设计层面，这款灯座的核心功能区分为灯泡插接腔与接线固定区两部分。灯泡插接腔的内部卡位完全匹配G9灯泡的插脚间距，插脚接触位采用弹性接触结构设计，灯泡插入后接触片能产生足够的抱紧力，既可以避免灯具受震动时灯泡出现接触不良、闪断的问题，也不会因为抱紧力过大导致更换灯泡时插拔阻力过高，日常维护更换不需要借助工具，徒手即可完成灯泡拆装。插接腔的入口处做了导向倒角，灯泡插脚对准腔口后可自然滑入接触位，降低安装时插脚对位不准导致的插脚弯折、接触片变形风险。

　　接线固定区的结构设计充分考虑了现场布线的操作便利性，接线位采用压线式固定结构，不需要焊接，剥除绝缘层的导线直接插入接线孔后拧紧压线螺丝即可完成固定，能适配0.5-1.5平方毫米的多股铜芯线与单股铜芯线，满足不同功率等级G9灯泡的载流要求。灯座的外壳采用绝缘耐高温材质的结构设计，壁厚均匀，既可以保证足够的结构强度，安装锁紧时不会出现壳体开裂的问题，也能在灯泡长时间工作产生的高温环境下保持结构稳定性，不会出现受热变形、绝缘性能下降的问题。

　　在配套设计上，这款灯座的固定结构采用卡簧式锁紧设计，安装时只需要将灯座从灯具面板正面推入预留开孔，卡簧会自动回弹卡在面板背面，不需要在面板背面额外加装螺母或者打胶固定，安装效率远高于传统螺纹锁紧式灯座，非常适合批量灯具的装配生产线使用，能有效降低单台灯具的装配工时。同时灯座的外沿做了限位凸台，推入安装时凸台会贴合在灯具面板表面，控制灯座的推入深度，避免安装时推入过深导致插接腔位置偏移，影响灯泡的正常安装。

　　从三维建模的细节来看，这款数模完整还原了灯座的所有装配特征，包括接触片的弹性形变空间、压线螺丝的安装孔位、卡簧的装配槽位，所有特征的尺寸公差都按照五金配件的常规加工精度设置，既可以直接用于灯座的开模生产参考，也可以直接导入灯具整体装配模型中做干涉检查，验证灯具内部布线、灯泡安装后的空间间隙是否符合设计要求，避免灯具开模后才发现灯座与周边结构存在干涉，导致模具返工。在实际的灯具设计工作中，这类标准化灯座的精准数模能大幅缩短设计周期，设计人员不需要从零开始绘制灯座结构，直接调用即可完成整体装配，同时可以基于数模模拟灯泡插拔的运动过程，验证插接腔的导向角度、接触片的抱紧行程是否满足使用要求，提前发现结构设计中的潜在问题。
