台式支撑型流体分流稳压装置结构

　　在中小流量流体输送、实验室流体分配、小型工艺管线稳压的作业场景里，这类带台式支撑的分流稳压结构是很常见的功能单元，很多现场做管线改造、实验台搭建的工程师都会接触到类似的结构，它的核心作用是把单路输入的流体均匀分成多路输出，同时缓冲上游来流的压力波动，避免下游支路因为压力骤变出现流量不稳、接口渗漏的问题。从结构布局来看，整个装置分为上部阀组主体和下部支撑台架两个部分，上部的阀组主体采用上下对合的块式结构，结合面做了密封槽设计，通过顶部均匀排布的紧固件实现压紧密封，这种块式集成的设计相比管线拼接的分流结构，漏点更少，结构刚度也更高，能承受一定范围的压力波动而不会出现密封面错位。上部主体的侧面预留了标准外螺纹管路接口，

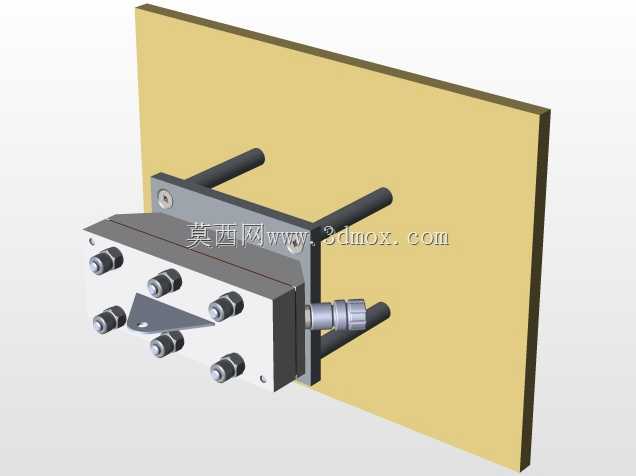

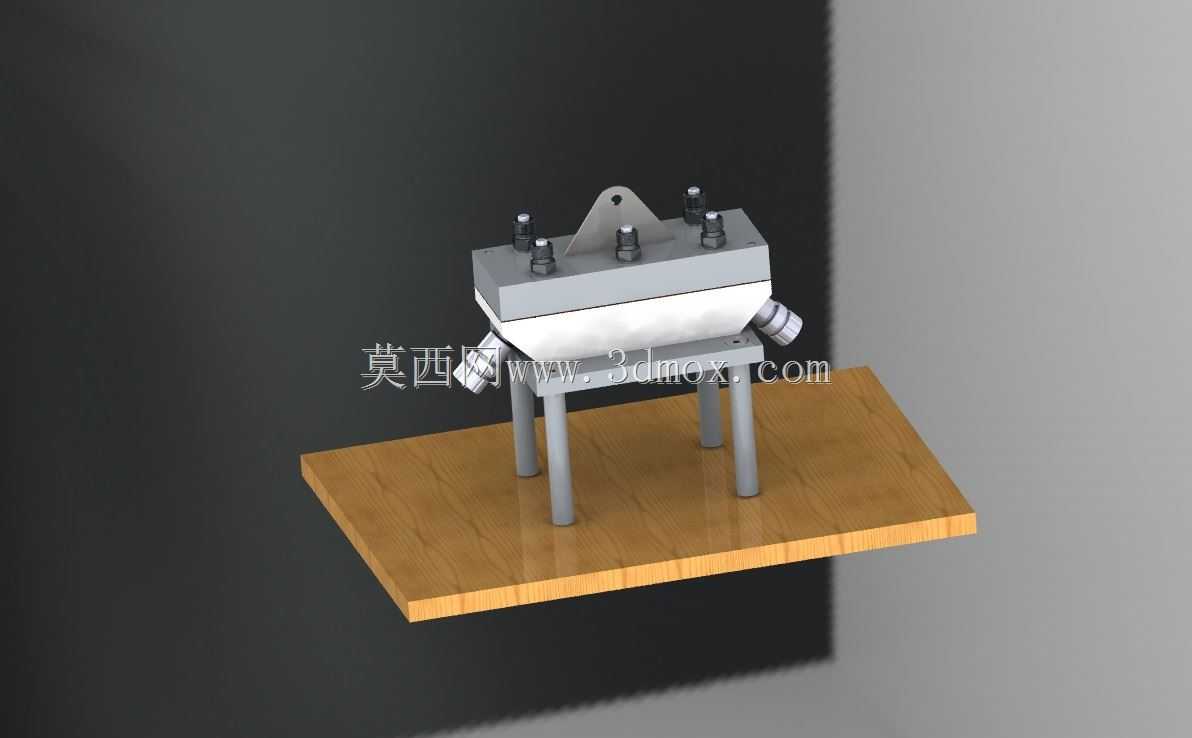

　　分别对应流体的输入和输出支路，接口的位置做了凸台加厚处理，避免接管时的扭矩导致主体开裂，顶部的吊耳结构是为了方便整体吊装移位，毕竟这类装置在安装或者检修的时候，单靠人工搬抬容易磕碰接口，带吊耳的设计可以用轻型吊具平稳转移。下部的支撑结构采用四根等长的圆柱支腿，支腿上端和阀组主体的底部定位孔配合，下端固定在木质安装台板上，台板的尺寸比支腿的分布范围大出一圈，既可以作为安装基准面，也能在台板上预留固定孔位，把整个装置固定在作业台或者设备机架上，支腿的长度经过匹配，让侧面的管路接口距离安装面有足够的操作空间，方便现场接管、拧动接头的时候预留扳手的活动余量，不会因为空间局促导致接管操作困难。做这类结构的三维设计的时候，

　　首先要确定的是上下阀块的结合面密封压缩量，紧固件的排布要均匀覆盖密封面的整个轮廓，避免出现局部压紧力不足导致的渗漏，紧固件的规格选择要匹配工作压力下的密封压紧力需求，不能盲目选大规格螺丝造成结构冗余，也不能选小了导致密封压不紧。支腿的分布要考虑上部阀组的重心位置，确保重心落在四根支腿围成的矩形区域中心，避免装置放置的时候出现倾翻风险，支腿和上部主体、下部台板的配合要做定位止口，保证装配的时候各个接口的位置度符合设计要求，不会出现支腿装歪导致整个装置放不平的问题。侧面的管路接口的同轴度要做约束，避免接口歪斜导致接管的时候出现别劲的情况，长期别劲会导致接口处出现应力集中，在压力波动的时候容易出现开裂泄漏。从安装边界来看，整个装置的占用空间以底部台板的轮廓为最大投影边界，安装的时候需要在台板的四个角预留固定螺栓的安装空间，侧面的管路接口要预留至少一倍管径的接管操作空间，顶部的紧固件位置要预留扳手的操作高度，方便后期检修的时候拆卸压紧螺丝更换密封件。这类结构在实际使用的时候，通常会在内部的腔体里设置缓冲结构，让上游进来的流体先在腔体内完成压力均衡，再分配到各个输出支路，避免各个支路之间出现流量干扰，比如某一个支路阀门开大的时候，其他支路的流量不会出现明显的波动。相比那种用多个三通、四通接头拼出来的分流结构，这种集成块式的结构流道更顺畅，流体的局部阻力更小，压力损失也更低，同时整体的抗震性更好，

　　在有轻微振动的作业环境里也不会像拼接管线那样容易出现接头松动。设计的时候还要考虑材质的匹配，如果是输送普通水或者中性流体，主体可以用常用的工程塑料或者铝合金材质，如果是输送有腐蚀性的流体，就要对应更换耐腐蚀的材质，同时密封件的材质也要和输送介质匹配，避免出现密封件被腐蚀失效的问题。支腿的材质通常用不锈钢或者碳钢做表面处理，保证足够的支撑强度，同时避免长期使用出现锈蚀影响安装精度，底部的台板如果是用于实验室场景，可以用实木板或者电木板，起到一定的减震作用，如果是工业现场使用，就可以换成钢板或者不锈钢板，提升结构的耐用性。很多刚入行的结构设计人员做这类装置的时候，容易忽略操作空间的预留，把接口位置设计得离安装面太近，导致现场接管的时候扳手伸不进去，或者紧固件的位置太靠近边缘，拧螺丝的时候没有操作空间，还有的会把支腿的位置设计得太靠内，导致整个装置的稳定性不足，稍微碰一下就会晃，这些细节都是在实际建模和结构设计的时候需要反复核对的，要结合实际安装、操作、检修的全流程需求来调整各个尺寸的边界，不能只盯着主体的功能结构，忽略了实际使用中的操作便利性。
