SMAKNRC8-60S0510型DC-DC降压转换模块

　　在车载电子改装、工业低压配电、户外储能供电这类需要宽幅电压降压稳压的场景里，这类非隔离DC-DC降压模块的应用占比一直不低，本次建模还原的这款8-60V输入、5V/10A输出的降压转换模块，就是针对这类场景做的结构复刻。

　　从实际使用的角度看，这类模块的核心作用是把输入端波动范围较大的直流高压，稳定转换成后端负载可用的5V直流大电流输出，常见的使用场景包括车载电器取电——比如货车24V电路、电动车48V/60V电路给5V车载设备、USB外设供电，工业场景里给控制柜内的5V传感模块、低压控制板集中供电，还有户外太阳能供电系统里把光伏板输出的波动直流降压稳压给5V储能或负载端供电。和小电流的降压模块不同，10A输出的规格意味着满负载下输出功率可达50W，工作过程中功率器件的发热量不可忽视，这也是这款模块最显眼的结构特征——自带一体化多鳍片散热壳体的设计出发点。

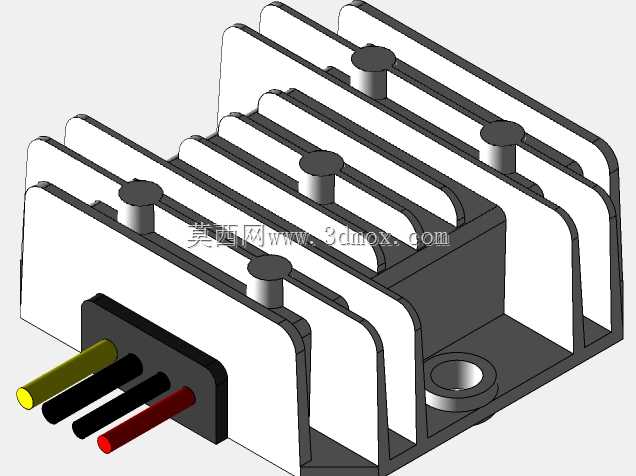

　　建模过程中首先还原的就是散热结构的细节：整个模块的上半部分是等间距排布的平行散热鳍片，鳍片厚度、间距都按照实物的散热需求做了匹配，既保证足够的散热面积与空气流通间隙，又不会过度占用安装空间。鳍片通过六根圆柱形的固定压柱和底部的PCB承载基座压合固定，保证功率器件和散热壳体之间的紧密接触，减少热阻，这部分的结构还原直接对应实际生产中模块的装配工艺，压柱的位置、直径都和实物的装配孔位对齐，避免建模和实际装配逻辑脱节。

　　输入端的接插件结构也做了精准复刻：四个插针从模块侧端的黑色绝缘基座引出，分别对应不同的输入输出定义，插针的直径、伸出长度、排布间距都按照实物的接插件规格还原，其中不同颜色的插针对应不同的极性与功能定义，方便实际接线时快速区分，避免反接损坏模块。模块基座的一角设计了带沉台的圆形安装孔，这个孔位是用于模块的螺丝固定，沉台结构可以让固定螺丝的头部完全埋入基座内，不会突出壳体表面刮擦周边线路或结构件，安装孔的孔径适配常用的M3/M4规格固定螺丝，满足常规电控箱内的安装固定需求。

　　从设计思路上看，这款模块的结构完全围绕“大电流降压下的可靠散热、便捷安装、防呆接线”三个核心需求展开：散热鳍片的排布方向顺着常规安装场景下的空气对流方向，能最大化自然对流的散热效率，不需要额外加装散热风扇就能满足满负载下的散热要求，降低了使用中的故障点；侧出式的插针接线方式，让模块在狭小的电控箱空间内可以贴壁安装，不需要在接线方向预留过多的操作空间，提升空间利用率；单安装孔加壳体本身的平面定位设计，既简化了安装步骤，又能保证模块固定后不会出现移位、松脱的问题。

　　在建模的尺寸边界把控上，严格按照实物的安装尺寸做了还原：模块整体的长宽高比例、散热鳍片的突出高度、插针的伸出长度、安装孔的中心距都和实物保持一致，确保导出的模型可以直接用于电控箱的布局设计、安装支架的配套设计，不会出现模型和实物安装干涉的问题。对于结构设计从业者来说，这类模型的还原重点不是外观的相似度，而是结构特征对应的工程逻辑——比如散热鳍片的厚度为什么是这个尺寸，压柱的位置为什么选在这几个点，安装孔的沉台深度为什么是这个数值，这些细节都对应实际生产、装配、使用中的实际需求，不是凭空设计的装饰结构。

　　实际选型使用中，这类模块的结构设计直接决定了长期工作的可靠性：如果散热结构和功率器件之间的接触不够紧密，大电流工作下热量散不出去，很容易出现过热保护甚至器件烧毁的问题；如果接插件的插针直径不够、排布间距不足，大电流下容易出现接插件发热、跳火的问题；如果安装固定结构设计不合理，车辆、工业设备运行中的振动很容易导致模块松脱、接线断裂。这款模块的结构设计在这几个点上都做了对应的考量，也是它能在宽幅输入降压场景下被广泛应用的结构基础。建模过程中也特意把这些和工程可靠性相关的结构细节做了精准还原，而不是只做一个外观相似的壳体模型，方便设计人员在做整机布局、配套结构设计的时候，可以直接参考这些结构特征，评估安装空间、散热空间、接线空间是否满足要求，避免后期打样装配的时候出现干涉、散热不足等问题。
