防水型DC-DC降压电源转换模块结构设计

　　这款DC-DC转换模块的三维结构设计，核心围绕户外、潮湿工况下的电源适配需求展开，在做结构建模之前，首先要明确这类模块的实际落地场景：户外光伏辅控回路的电压匹配、车载低压设备的供电转换、露天工控传感节点的电源降压、船舶舱内非密封区域的设备供电，甚至是农用机械外露电控部分的电压转换，都需要这类带防水属性的隔离转换部件，因此结构设计的优先级首先围绕密封可靠性、安装适配性、接线便利性三个维度排布，而非单纯追求外形规整。

　　从实际功能特性来看，这款模块支持宽范围直流电压输入，可将24-60V区间的直流输入稳定转换为9V/3A的直流输出，能够覆盖多数低压工控外设、车载传感模块、户外小型采集终端的供电需求，同封装结构可适配多组电压转换参数的产品，因此建模时预留了内部PCB板的安装公差空间，壳体内部的筋位设计既可以卡住灌封层，避免长期震动下灌封胶体与壳体脱层，也能为内部功率器件预留足够的散热接触空间，壳体上盖与底座的配合面做了阶梯式止口结构，配合灌封工艺实现整体IP65级以上的防水能力，可应对短时淋水、高湿度凝露、粉尘覆盖等复杂工况，无需额外加装防护外盒即可直接在外露场景使用。

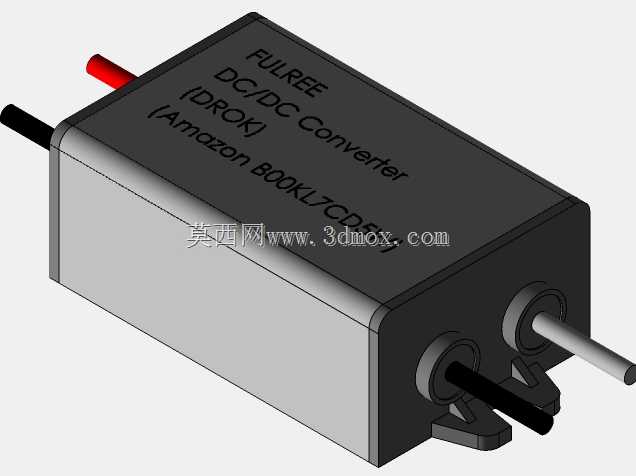

　　外形结构上，模块主体采用方正的长方体壳体，边角做了小圆弧过渡，避免安装时锐角划伤操作人员或线缆绝缘层，壳体一端伸出两根红黑输入引线，红色对应输入正极、黑色对应输入负极，引线与壳体的结合处做了锥形防水护线套，既可以缓冲引线弯折应力，避免引线根部反复弯折断裂，也能填充引线与壳体的装配间隙，提升密封可靠性；壳体另一端设置两个同轴输出接线柱，接线柱根部带一体成型的安装固定脚，两个固定脚的开孔中心距按照行业通用的电源模块安装间距设计，可直接通过M3螺丝固定在设备安装板、电控箱侧壁或者设备支架上，无需额外设计转接安装板，降低整机设计的适配成本。

　　建模过程中需要重点把控几个安装边界尺寸：首先是模块主体的长宽高尺寸，要匹配同功率等级灌封电源模块的通用安装空间，确保可以直接替换同类型其他参数的模块，不需要修改原有设备的安装孔位；其次是输出接线柱的伸出长度，要保证接线后接线端子不会与周边其他器件产生干涉，接线柱的中心距要匹配常规插拔式接线端子的尺寸，方便用户快速接线；再者是输入引线的根部出线位置，要避开安装固定脚的锁紧区域，避免安装螺丝压线导致绝缘破损；另外壳体表面的标识区域做了微凹设计，丝印参数标识后不会因为安装摩擦、剐蹭导致标识模糊脱落，标识内容包含输入输出极性、参数范围、品牌标识，符合工控部件的标识规范。

　　从结构设计思路来看，这款模块没有采用复杂的卡扣式壳体装配，而是采用超声波焊接加整体灌封的工艺，一方面减少了额外的密封件成本，另一方面避免长期使用后密封胶条老化失效的问题，壳体材质选用阻燃ABS工程塑料，兼顾结构强度、绝缘性能与耐候性，可在-40℃到85℃的环境温度区间内保持结构稳定性，不会因为低温脆裂或者高温变形；内部功率器件的位置对应壳体底部做了薄化处理，可通过安装板辅助散热，在满负载输出时不需要额外加装散热片即可满足温升要求，缩小了模块整体体积。

　　在实际设备选型适配时，这类模块的三维模型可直接导入整机装配体中，提前核对安装空间、接线走向、与周边器件的安全间隙，避免实际生产时出现装配干涉，尤其是在户外设备、车载设备的电控设计中，提前模拟模块的安装位置，可以优化走线布局，减少引线弯折，提升整体设备的可靠性；建模时还原的所有细节结构，包括护线套的锥度、固定脚的倒角、接线柱的台阶尺寸，都可以直接用于后续的壳体开模校验，不需要二次测量实物尺寸，缩短产品的开发验证周期。
