角轴承式起重机行走车轮结构设计

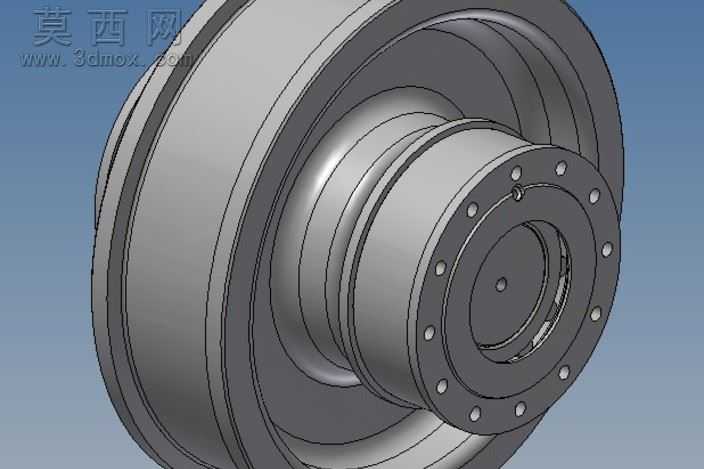

本作品为起重机配套的角轴承式行走车轮三维建模成果，建模过程中严格遵循起重机械行走轮的载荷承载规范与装配精度要求，采用参数化建模逻辑完成整体结构搭建。首先基于车轮的承载工况确定轮体的基础尺寸，轮缘部分按照起重机轨道适配标准设计出匹配的踏面弧度与轮缘高度，保证行走过程中与轨道的贴合度，避免脱轨风险。轮体主体采用回转类特征建模，通过旋转命令生成基础轮廓后，对安装端面的螺栓孔组进行环形阵列设计，孔位的分度圆直径、孔径大小均按照通用起重轮的安装标准设定，保证与配套驱动法兰的互换性。轴承安装腔部分采用阶梯轴孔结构设计，精准匹配角接触轴承的外圈安装尺寸，腔体内预留了合理的润滑脂存储空间与密封件安装槽位，可有效降低运行过程中的轴承磨损，延长部件使用寿命。渲染阶段为轮体赋予了高强度铸钢材质，调整材质的粗糙度与金属反光参数，还原铸钢件经机加工后的表面质感，轴承安装位的精加工面单独赋予高光金属材质，区分不同加工工序的表面特征。结构设计上充分考虑了车轮的受力传递路径，轮体承受的垂向载荷与侧向载荷可通过轴承腔均匀传递至内置轴承，再传递至轮轴结构，避免局部应力集中导致的轮体开裂问题。建模过程中对所有配合面进行了公差适配的虚拟校验，保证轴承、端盖、连接螺栓等标准件均可实现无干涉装配，整体模型可直接用于后续的工程图导出、有限元受力分析以及生产加工指导，也可作为起重设备整机建模的配套子部件直接调用，大幅提升整机设计的效率与结构准确性。
