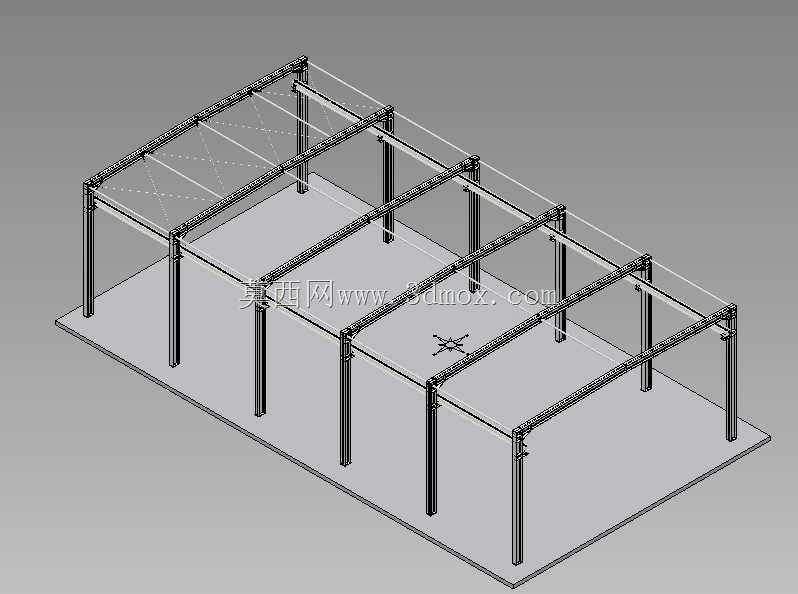

该结构模型呈现的是一套典型的单层工业厂房承重骨架,主体由多榀横向钢框架、纵向联系梁以及屋面支撑体系构成,适用于有桥式吊车或悬挂起重设备作业需求的生产车间、仓储库房、装配工段等场景。钢柱沿厂房纵向等距布置,柱脚与基础顶面通过锚栓连接,形成稳定的竖向传力路径;柱顶承接屋面主梁,梁与柱节点采用刚性连接构造,能够有效承担竖向荷载、风荷载以及吊车运行产生的横向制动力。屋面梁采用实腹式或格构式组合截面,沿跨度方向连续布置,梁间设置水平支撑与系杆,将屋盖荷载均匀传递至各柱列,同时增强整体结构的纵向刚度与抗侧能力。模型中清晰表达了吊车梁的布置位置,吊车梁沿厂房纵向架设在钢柱牛腿上,直接承受起重小车往返运行产生的轮压与冲击荷载。
牛腿与柱身的连接区域是设计中的关键部位,需要重点验算局部承压、焊缝强度以及疲劳影响,尤其在频繁起吊重物的工况下,节点构造应避免应力集中。柱间支撑通常布置在温度区段中部,用于传递纵向水平力并控制柱的计算长度;屋面支撑则包括横向水平支撑、垂直支撑及系杆,共同保证屋盖系统在安装和使用阶段的几何稳定性。从安装边界看,柱网尺寸决定了厂房的跨度与柱距,也直接影响吊车梁跨度、屋面梁截面高度以及基础宽度。设计时需先结合工艺设备外形、吊车起重量、通行净空和检修通道确定轨顶标高与屋架下弦标高,再反推梁柱截面及节点板尺寸。构件分段通常受运输尺寸与现场吊装能力限制,长梁、斜撑多在工厂制孔、坡口预制,现场通过高强螺栓或焊接完成拼装。三维建模过程中,轴线定位、螺栓孔间距、牛腿顶面标高、梁端加劲肋位置都需要严格对应,避免后续与屋面檩条、管线桥架、吊车轨道等附属专业发生干涉。整体结构以型钢和钢板焊接件为主,几何关系规整,便于在方案阶段进行截面优化、材料统计与节点深化。
