欧式轮式起重运行小车三维结构设计

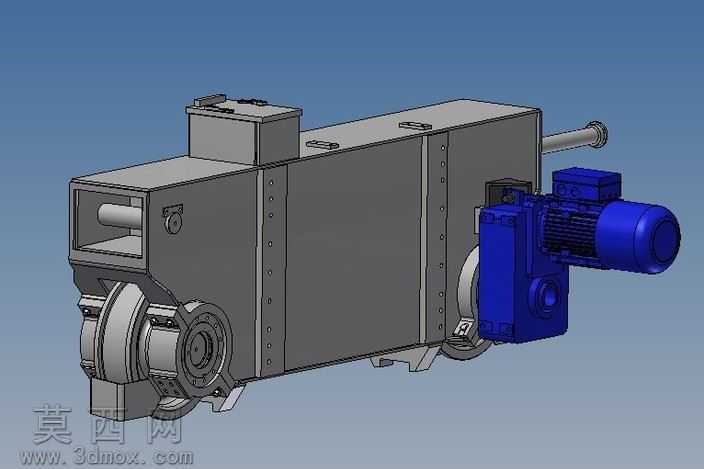

本模型为起重设备配套的轮式运行小车三维设计成果，建模过程严格遵循起重机械设计规范，采用自顶向下的装配设计思路完成整体结构搭建。首先完成核心运行轮组的参数化建模，精准还原行走轮的轮缘轮廓、轴承安装位、连接轴孔的尺寸公差配合关系，确保轮组与轨道的适配性符合行业标准；随后构建小车主体承载箱体，箱体采用钢板焊接式结构设计，建模时还原了箱体侧壁的加强筋排布、螺栓连接孔位、检修开口结构，同时对箱体内部的空腔布局做了合理规划，预留出电气元件安装、起升机构布置的对应空间。驱动单元部分独立建模，还原了减速电机的安装法兰、输出轴连接结构、电机散热筋、接线盒的细节特征，驱动单元与箱体采用侧挂式安装结构，通过螺栓组实现刚性连接，建模时精准匹配了连接孔位的同轴度，还原了传动端的密封端盖结构细节。模型整体装配过程严格按照实际装配逻辑完成约束，行走轮组与箱体采用铰接约束，可模拟实际运行时的转动状态，驱动单元与箱体采用刚性固定约束，各连接螺栓、端盖等标准件均按实际规格调用建模，还原了真实的装配层级关系。材质渲染阶段，对承载箱体赋予哑光深灰金属漆材质，模拟焊接钢结构的表面质感，对驱动电机部分赋予蓝色工业防护漆材质，对行走轮的轮面赋予淬火钢材质，对接线盒、操作手柄等部件赋予对应工程塑料与金属材质，通过光影渲染还原设备的工业质感。结构设计上充分考虑了起重小车的载荷传递路径，行走轮的支撑位置、箱体的加强结构、驱动单元的安装位置均经过受力合理性校验，既保证了整体结构的承载强度，也兼顾了设备的紧凑性，可直接用于起重设备的方案展示、结构校核、教学演示等场景，模型细节完整，无结构干涉问题，各部件的连接关系清晰可辨。
