172*172规格塑料风扇护罩结构设计

　　在工业电控柜散热、小型通风设备、商用制冷机组以及桌面级排风装置的配套结构中，风扇护罩是极易被忽略但直接影响设备运行安全与通风效率的关键配套件。这款172172规格的方形塑料护罩，在设计之初就瞄准了常规172mm规格轴流风扇的配套防护需求，从安装适配性、防护性能、通风效率三个核心维度做了平衡考量。

　　从实际应用场景来看，这类方形护罩的适配范围覆盖了绝大多数侧边安装172mm轴流风扇的工业设备：比如车间内的小型工控机柜，风扇直接嵌装在柜体侧面板的开孔上，外侧加装护罩后，既能避免车间内的线缆头、金属碎屑、操作工人的手指意外触碰高速旋转的风扇叶轮造成设备损坏或人身伤害，又不会过度阻挡风道影响散热风量。在商用冷柜的冷凝风扇外侧，这类塑料护罩还能起到一定的导流作用，避免冷凝风直吹周边堆放的货品，同时阻挡杂物附着在冷凝翅片上影响换热效率。

　　设计思路上，这款护罩没有采用传统金属护罩的冲压焊接结构，而是选用工程塑料一体注塑成型，首先从生产端就规避了金属件冲压毛刺、焊接变形、后期锈蚀的问题，塑料材质本身的绝缘属性也让它在电控设备上使用时，不需要额外做绝缘处理，降低了安装工序的复杂度。护罩的整体外轮廓为正方形，外形尺寸严格控制在172172mm，和常规172mm轴流风扇的外框尺寸完全匹配，安装时不需要额外调整柜体开孔尺寸，直接对齐风扇外框的安装孔位即可完成固定，安装边界完全适配现有同规格风扇的安装标准，不需要为配套护罩重新设计安装结构。

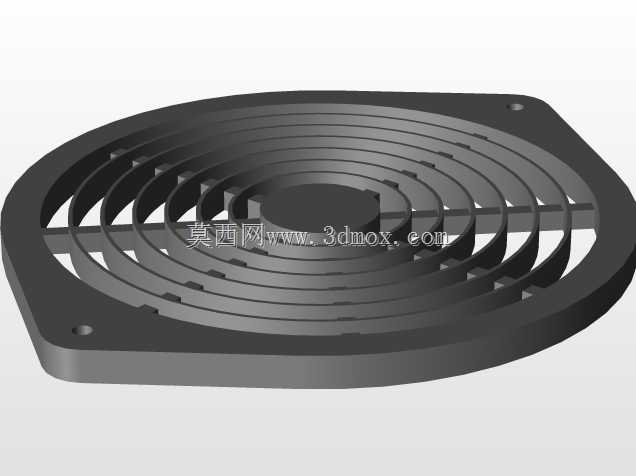

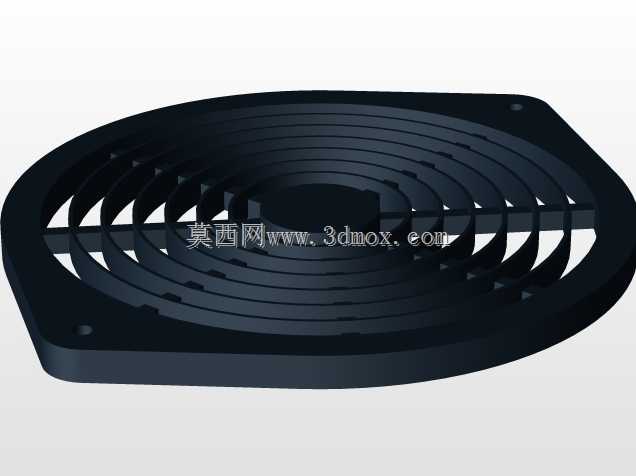

　　结构细节上，护罩的格栅条采用了等距排布的径向加周向加强筋结构，手指防护的间隙严格控制在安全范围内，即使是成年人的手指也无法穿过格栅触碰内部叶轮，同时格栅条的截面做了流线型修型，气流穿过格栅时的风阻被降到最低，不会因为加装护罩造成风量的大幅衰减。护罩的边缘做了一圈加厚的贴合边，安装后能完全贴紧风扇外框或者设备面板，不会留下缝隙让细小杂物从侧边钻入，同时加厚的边缘也提升了护罩整体的结构强度，即使受到一定的外力挤压也不会出现开裂变形。格栅的交叉位置都做了圆角过渡，避免注塑时出现应力集中导致的开裂问题，也减少了日常清洁时的棱角剐蹭风险。

　　从安装适配的角度考虑，这款护罩的固定孔位完全和同规格轴流风扇的安装孔位对齐，既可以和风扇一同通过螺丝固定在设备面板上，也可以单独通过卡扣结构嵌装在面板外侧，适配不同设备的安装需求。塑料材质本身的重量远低于同规格金属护罩，安装后不会给设备面板带来额外的负重，对于一些对重量敏感的便携型通风设备来说，这点优势尤为明显。另外塑料材质的耐腐蚀性也让它可以在潮湿、有轻度腐蚀的环境下长期使用，不会像金属护罩那样使用两三年就出现锈迹脱落的问题，后期维护只需要定期擦拭格栅上积累的灰尘即可，不需要做防锈处理。

　　在通风效率的平衡上，设计时特意调整了格栅条的宽度和排布密度，在满足手指防护安全标准的前提下，尽可能提升护罩的通风开口率，经过实际风道测试，这款护罩的通风损失控制在5%以内，完全不会影响风扇的额定散热能力。格栅的排布方向也做了优化，顺着风扇出风的旋向做了微小的角度倾斜，能对出风起到一定的导流作用，让气流吹送的距离更远，覆盖范围更均匀，避免出风在护罩位置形成紊流产生额外的风噪。

　　对于结构设计从业者来说，这类看似简单的塑料防护件，实际设计时需要考量的边界条件非常多：既要满足安全防护的强制标准，又不能影响核心部件的功能发挥，还要兼顾生产工艺、安装适配、长期使用可靠性等多方面的需求，这款护罩的结构设计刚好在这些需求之间找到了合适的平衡点，不管是作为现有设备的替换配件，还是作为新设备的配套结构设计参考，都有很强的实际应用价值。
