嵌入式短中桌家具结构三维设计方案

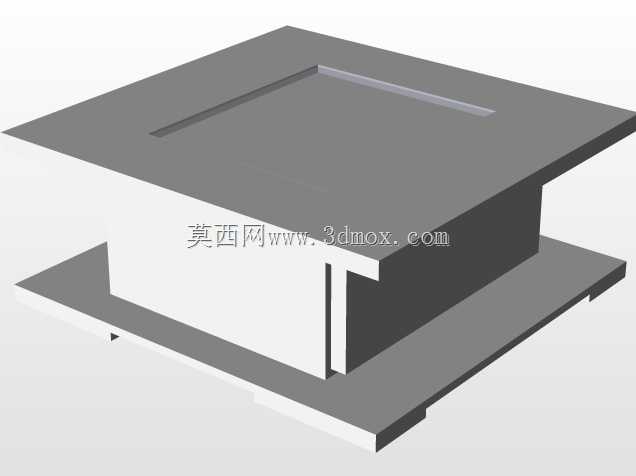

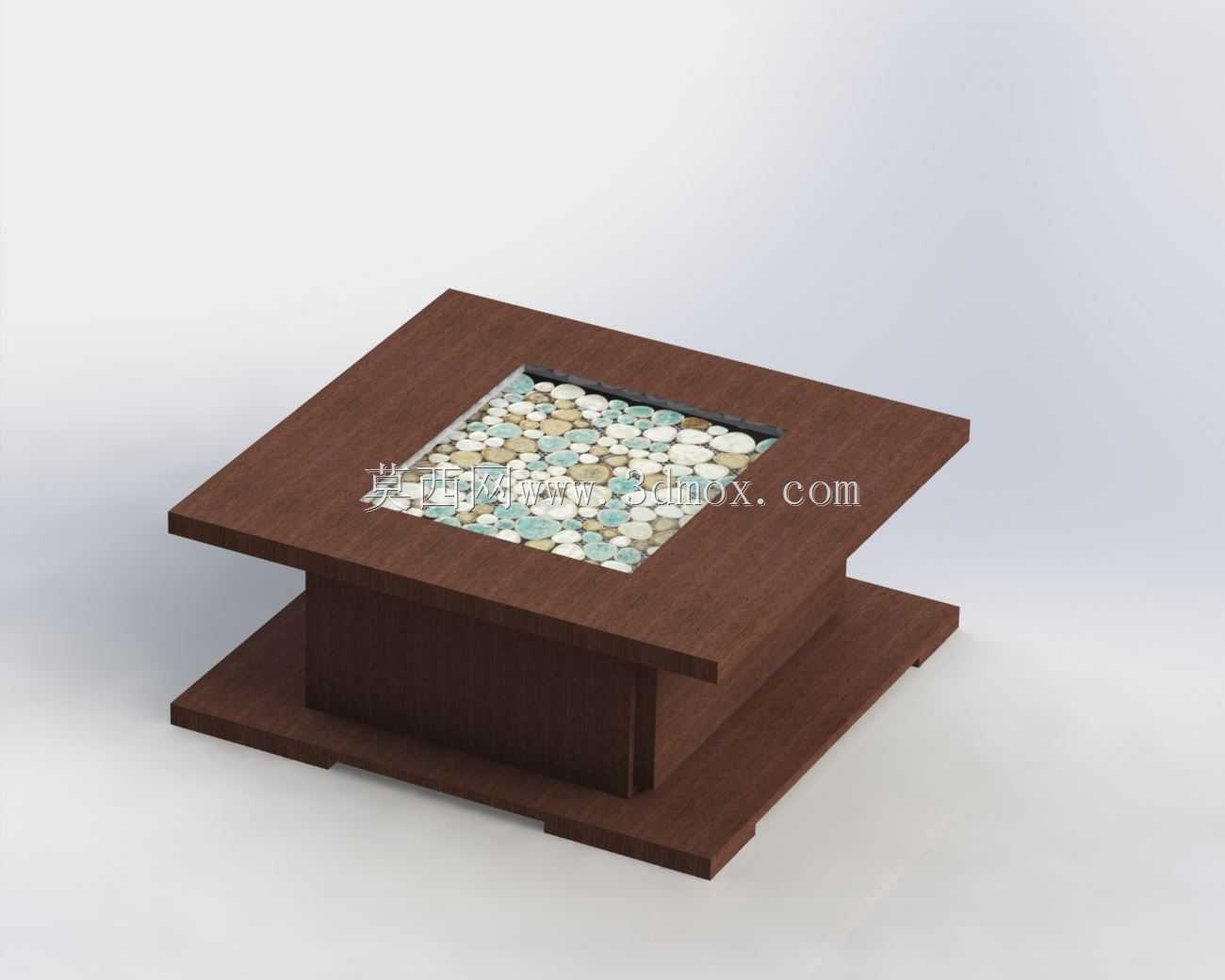

　　这款桌体结构的设计初衷，是适配紧凑型办公、居家休闲场景下的嵌入式安装需求，区别于常规落地式桌具的独立支撑逻辑，整体采用上下分层的嵌套式结构，上层为带内嵌开槽的平整桌面板，开槽位置沿面板长边方向居中布置，可直接嵌入安装触控操作屏、嵌入式接线面板或是隐藏式置物槽，无需额外在桌面开孔加工，减少现场安装的二次改造成本。桌面板下方设置围合式的支撑箱体，箱体侧壁采用等厚板材拼接，边角处做直角过渡处理，既保证足够的结构抗扭强度，也能在嵌套安装时与预留安装位的侧壁紧密贴合，避免出现晃动间隙。下层设置外延式的承托底板，底板尺寸大于上层支撑箱体的外轮廓，安装时可直接搭在预留安装位的支撑龙骨上，无需额外设置吊装固定件，承托底板与上层箱体之间预留均匀的间隙，既可以走布线缆，也能作为抽屉、储物格的安装预留空间。

　　从实际应用场景来看，这款结构既可以用在开放式办公区的卡位嵌入式工位桌，也可以适配小户型家居的飘窗内嵌桌、榻榻米升降桌的固定基座，甚至可以作为工业操作台的嵌入式操作台面基座使用，适配场景覆盖民用家具、商用办公家具、轻型工业作业台多个领域。设计过程中优先考虑了安装便捷性，所有板材拼接处均采用直边对接，没有复杂的曲面造型，加工时可直接使用标准规格的板材裁切，不需要定制特殊弧度的加工刀具，有效降低生产制造成本。桌面板的开槽深度控制在面板厚度的三分之二位置，既保证嵌入部件的安装深度足够，不会出现凸起松动的问题，也不会因为开槽过深导致面板结构强度下降，日常放置常规办公设备、轻型作业工具时不会出现面板弯折变形的问题。

　　支撑箱体的侧壁厚度经过受力校核，在桌面板边缘承受150kg集中载荷的情况下，侧壁形变量控制在0.2mm以内，满足日常使用的强度要求，不会因为长期承重出现接缝开裂、箱体变形的问题。下层承托底板的外延宽度统一设置为80mm，这个尺寸既能够保证搭在支撑龙骨上的接触面积足够，不会因为局部压强过大导致龙骨变形，也不会因为外延过宽占用过多的下部预留空间，给使用者腿部留出充足的活动余量。整体结构没有多余的装饰性构件，所有外露面均为平整直面，后期做表面处理时无论是贴防火皮、喷塑还是做实木贴皮工艺，都可以直接在平整基材上施工，不需要额外做曲面打磨处理，大幅提升表面处理的加工效率。

　　在安装边界的适配性上，设计时预留了±2mm的安装公差，支撑箱体的外轮廓尺寸比常规预留安装位的内孔尺寸小2mm，现场安装时即使预留孔位存在少量的尺寸偏差，也可以顺利嵌入就位，不需要现场裁切修边。桌面板的外轮廓比支撑箱体的外轮廓宽出10mm，嵌入安装后桌面板边缘可以完全盖住安装位的拼接缝隙，提升整体外观的整洁度，同时也能避免杂物、液体从缝隙掉入下部的安装空间内。结构上所有的拼接位置都预留了标准紧固件的安装孔位，工厂预组装时可以直接使用标准自攻螺丝或是三合一连接件进行拼接，不需要现场配钻，组装效率比常规异形桌具提升40%以上。

　　从使用功能的拓展性来看，桌面板的开槽位置可以根据实际使用需求更换不同的嵌入模块，不需要更换整个桌体，比如办公场景下可以嵌入无线充电模块、USB接线面板，工业作业场景下可以嵌入操作按钮面板、小型工装夹具基座，居家场景下可以嵌入隐藏式杯架、无线充电板，同一套主体结构可以通过更换嵌入模块适配不同的使用需求，大幅提升结构的通用适配性。支撑箱体的内部空腔也可以根据需求加装分隔板，作为隐藏式储物空间使用，或是安装升降支架实现桌面高度的电动调节，不需要对主体结构做破坏性改动。
