可置膝绘图用便携长条坐具结构设计

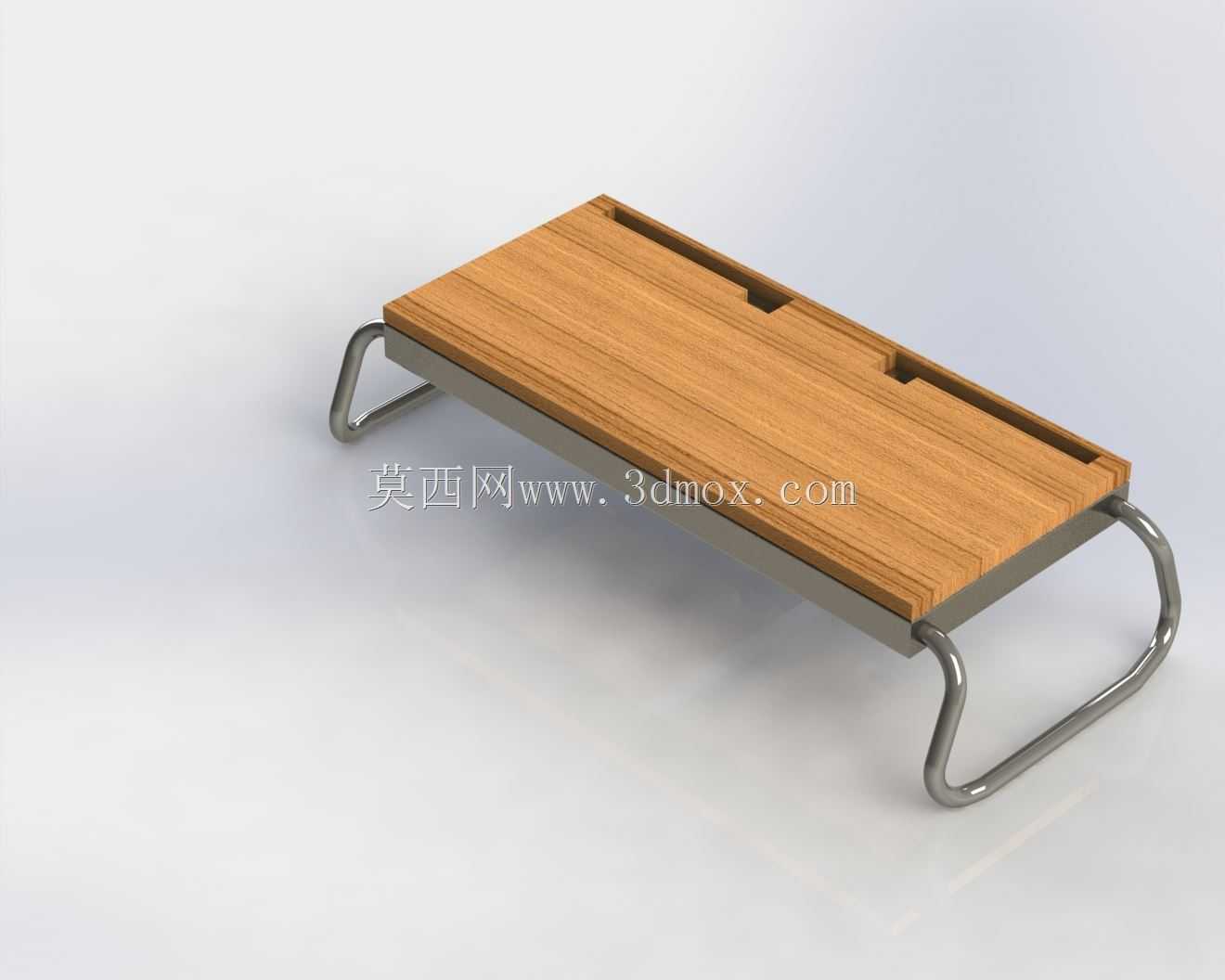

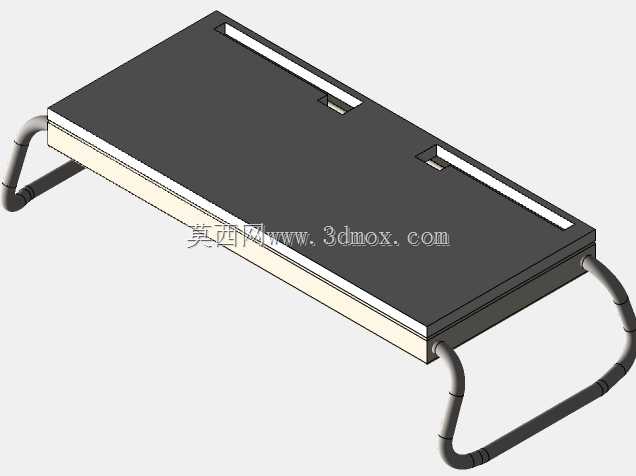

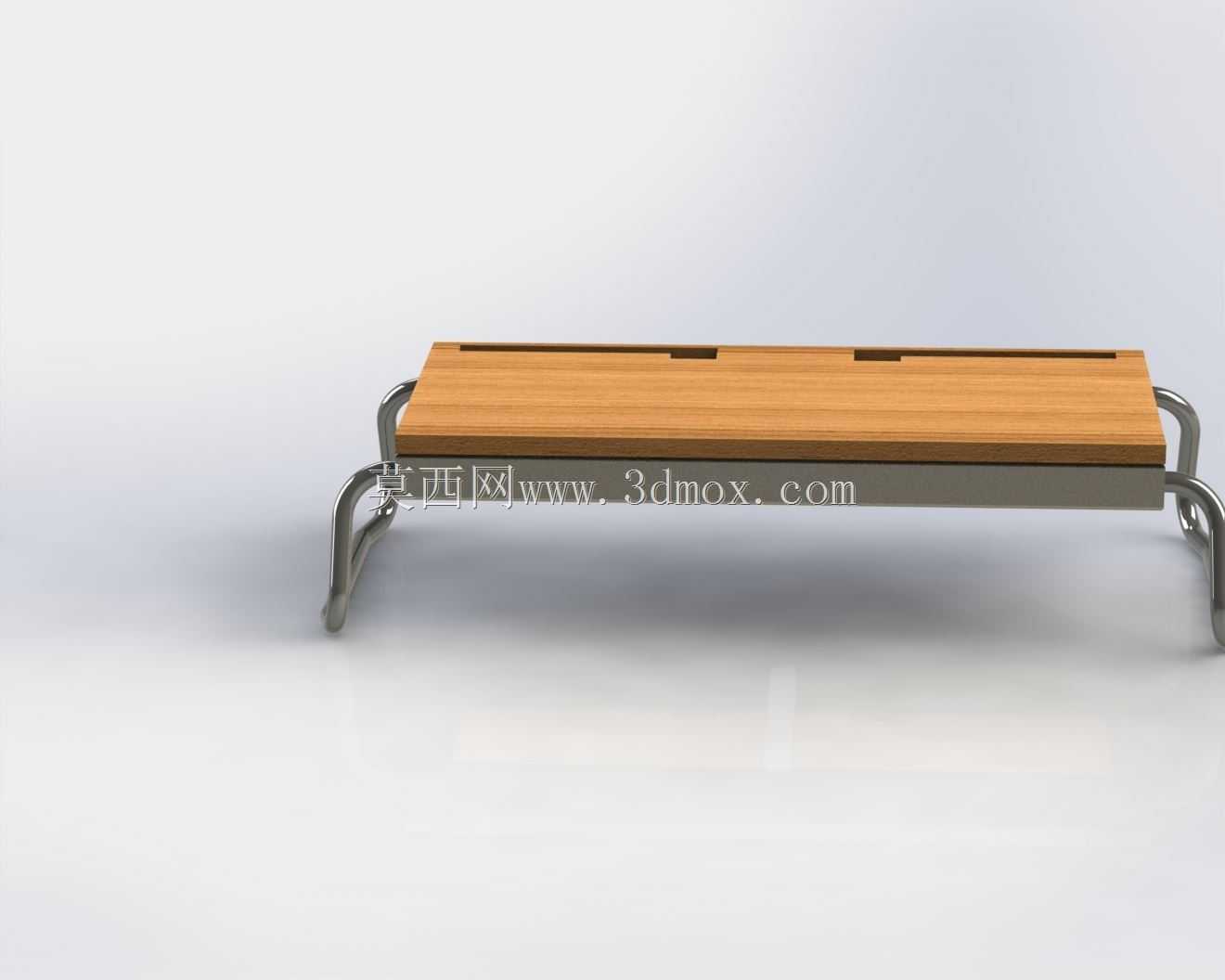

这款坐具的设计初衷，是解决现场绘图、户外作业记录时，作业人员既需要临时就坐，又需要稳定平面承托绘图板、记录本的实际痛点，在测绘现场、临时工位、户外勘测等场景中，作业人员往往无法同时配备座椅与小型工作台，常规座椅要么没有平整承托面，要么体积过大不便携，这款产品刚好填补了这一使用空白。从结构设计来看，座面采用长条实木层压板材，表面做了防滑耐磨处理，宽度控制在单腿可自然搭放的范围，长度可同时容纳两名人员就坐，座面下方预留了三个等距的内嵌槽，既可以作为小型绘图工具、笔具的临时放置位，也能在叠放运输时起到定位卡扣的作用，避免多层堆叠时出现滑移。支撑结构采用弯制圆钢支架，支架底部做了圆弧过渡处理，没有尖锐棱角，既避免刮蹭地面，也能在放置到膝盖上时贴合腿部轮廓，不会产生硌压的不适感，支架与木质座面的连接采用内嵌式螺栓固定，螺栓头完全沉入座面内部，保证座面整体平整无凸起，不会刮蹭绘图纸张或者衣物。在安装边界与尺寸控制上，整体高度控制在常规座椅高度的三分之二左右，既可以直接放置在地面作为临时矮凳使用，也可以横跨在使用者膝盖上方，作为膝上绘图支撑台使用，支架的外扩角度经过反复调校，放置在地面时四个支撑点形成的支撑面足够稳定，侧翻角度大于25度，满足临时坐具的稳定性要求，放置在膝盖上时，支架的两个侧支撑刚好卡在大腿外侧，不会出现左右滑动的情况，承托绘图板时整体晃动量控制在1mm以内，满足手绘绘图、记录标注的精度要求。实际使用中，作业人员可以直接坐在该坐具上，将绘图板放置在座面完成绘图记录，也可以将坐具本身放置在膝盖上，借助坐具的平整硬质表面承托绘图介质，不管是蹲姿、坐姿还是半倚靠姿态，都能获得稳定的操作平面，相比常规的便携马扎，这款产品的座面刚度更高，不会因为受力出现中部凹陷，承托绘图板时不会因为板面变形影响绘图线条的平直度，支架的表面做了喷塑处理，防锈耐刮，适合在车间、户外工地等复杂环境下长期使用，整体重量控制在单手提携的范围内，不需要额外的安装步骤，取出即可使用，适配现场快速作业的使用需求。
