工业板材层压加工设备三维结构设计

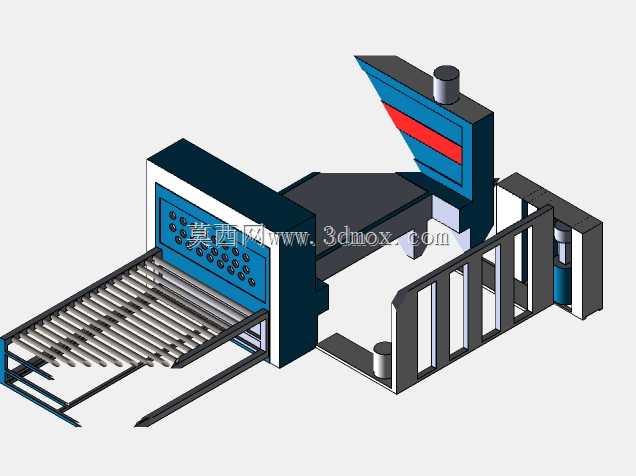

　　这套层压设备的三维结构设计，核心面向人造板材、装饰复合板材、光伏封装层压等连续化生产场景，在实际产线布局中，通常衔接在上料涂胶工位与下料裁切工位之间，承担多叠层物料的恒温恒压压合工序，是复合板材生产链路里决定成品粘合强度、板面平整度的核心工序设备。从结构布局来看，设备整体采用进料输送段、压合主机段、出料承接段的三段式排布，进料端配置的辊筒输送台采用密集排布的镀锌钢辊，单辊间距控制在80mm以内，既可以承托1220*2440mm标准幅面的整板物料，也能适配小尺寸裁片的连续输送，输送台的侧边设置有可调式导向挡条，可根据加工板材的幅面调整导向间距，避免物料输送过程中出现偏斜卡料的问题。压合主机段是整套设备的核心功能区，

　　上部集成了压合执行结构与加热模组，压合工作面的平面度公差控制在0.1mm/㎡以内，保证压合过程中整板各点位受力均匀，避免出现局部压合不实、板材翘曲的不良问题；主机侧面的操控面板区域预留了按钮、指示灯的安装位，可根据实际电控方案排布压力调节、温度控制、输送速度调节的操作元件，面板区域做了内凹式设计，避免日常操作过程中误碰触发设备动作。出料端的框架式承接结构采用型钢焊接成型，预留了成品出料的输送空间，可对接后续的冷却输送线或者堆垛工位，减少工序间的物料转运人力投入。设计过程中，针对设备的安装边界做了明确的尺寸约束，整套设备的地面安装基准采用可调式地脚螺栓，可适应±20mm的地面高度差，安装时需保证主机段的水平度偏差不超过0.

　　05mm/m，避免压合工作面倾斜导致的成品厚度不均问题；设备的侧边预留了600mm以上的维护通道空间，方便日常对加热模组、压合传动结构、输送辊轴承做定期检修保养，上部的排气接口可对接车间的废气收集管路，排出压合过程中胶层挥发的少量废气，符合车间生产的环保要求。从功能实现逻辑来看，这套结构设计兼顾了连续化生产的效率需求与压合工序的精度要求，输送辊的传动采用链传动分组驱动的方式，可根据压合节拍调整输送速度，匹配不同厚度、不同胶种板材的压合保压时间需求；压合结构的压力输出采用可调式设计，可根据加工物料的材质特性调整单位面积压合力，适配从薄型装饰贴面到厚型结构板材的不同加工需求。在三维建模过程中，

　　所有结构件的连接位置都预留了标准件的安装孔位，型钢焊接件的焊缝位置做了明确的工艺标注，钣金外罩的折弯圆角、安装卡扣结构都做了细节还原，能够直接用于后续的工程图导出、生产制造指导，也可作为同类层压设备改型设计的基础参考框架，帮助结构设计人员快速完成方案布局调整，减少重复建模的工作量。
