小型气动工具配套储油瓶结构设计

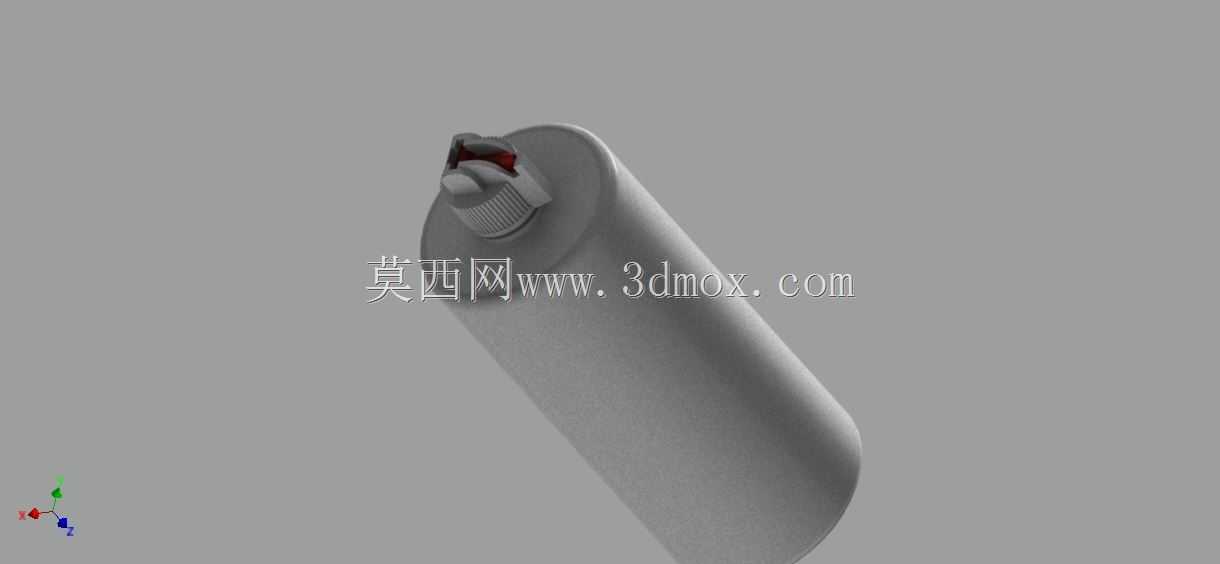

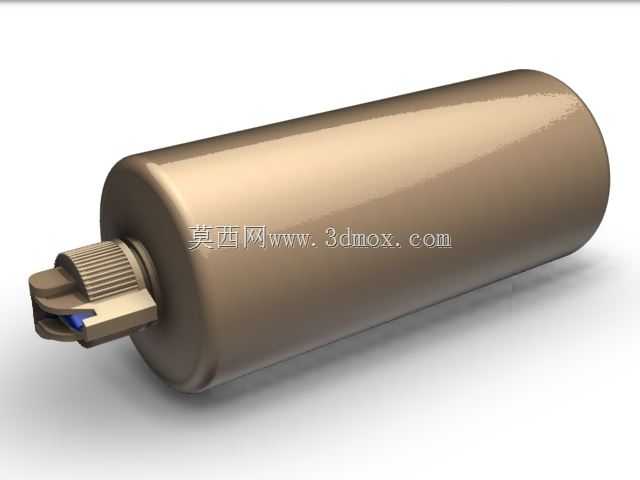

　　在手持气动工具的配套辅件设计中，小型储油部件的结构合理性直接影响工具的日常使用体验与维护便捷性，这类储油结构主要用于盛装气动工具专用润滑油，在工具日常保养时为气动马达、传动密封件提供润滑介质，避免高速运动部件出现干磨、卡滞，延长工具的连续作业时长。本次设计的储油瓶整体采用细长圆柱型主体搭配圆弧收底的外形，这种形态首先适配手持气动工具的握持区域周边安装空间，不会在工具握持时形成突兀的凸起硌手，圆弧收底的结构也能避免瓶内残留润滑油在边角淤积，在倾斜加注时可以让介质尽可能完全流出，减少不必要的残留浪费。瓶口位置采用带防滑齿纹的旋盖密封结构，齿纹的间距与深度经过适配，佩戴常规劳保手套时也能顺利完成旋拧开合，不需要额外借助工具完成加注操作，

　　适配车间、户外维修等多种作业场景下的快速保养需求。旋盖内部预留了密封垫安装槽位，可适配耐油橡胶密封垫，在瓶身随工具产生振动、出现倾斜甚至倒置的工况下，都不会出现润滑油渗漏的问题，避免油污污染作业面或者工具握持区域。从安装边界来看，瓶身主体的外径控制在常规气动工具手柄的适配尺寸范围内，整体长度不会超出工具主体的尾部轮廓，安装在工具上之后不会额外增加过多的横向占用空间，在工具放入常规工具包、工具腰带挂套时不会出现卡滞。瓶身主体采用等壁厚设计，壁厚取值兼顾结构强度与材料成本，在日常使用中发生轻微磕碰、掉落时不会出现开裂破损，同时也不会因为壁厚过大导致整体重量过高，增加手持作业的负担。设计过程中首先考虑了实际加注操作的人机工程需求，

　　瓶口的内径尺寸适配常规润滑油尖嘴瓶的加注口径，加注时不需要额外搭配漏斗就能完成操作，避免加注过程中出现润滑油洒漏。瓶身的圆柱面没有多余的凸起结构，既可以通过卡箍直接固定在气动工具的手柄侧面，也可以适配简易的卡扣式快拆结构，日常拆卸加注、清洁都十分便捷。不同于大型工业储油容器的设计逻辑，这类小型手持配套储油部件不需要考虑大流量进出、高压承载等复杂工况，核心的设计要点集中在密封可靠性、操作便捷性、空间适配性三个维度。密封结构上除了旋盖位置的端面密封，螺纹配合的长度也经过合理取值，既不会因为螺纹过短导致啮合不足容易松脱，也不会因为螺纹过长导致旋拧操作需要多圈旋转，影响加注效率。瓶底的圆弧过渡结构同时兼顾了成型工艺性，

　　不管是采用注塑成型还是金属冲压成型，圆弧过渡位置都不会出现应力集中，在批量生产时可以降低成型不良率，同时在日常使用中如果发生底部磕碰，圆弧面可以更好地分散冲击力，避免出现凹陷、开裂。在实际应用场景中，这类储油瓶除了配套气动工具使用，也可以作为小型精密设备的随机储油辅件，用于盛装少量专用润滑油、防锈油，满足设备日常点检保养的少量用油需求，不需要在作业现场携带大规格的油桶，降低现场运维的物料携带负担。设计时也考虑了不同使用场景的兼容性，瓶身的光滑外表面可以方便粘贴标识标签，标注内部盛装的油品型号、加注周期等提示信息，避免不同油品混加导致的工具密封件腐蚀、润滑性能下降等问题。整体结构没有复杂的异形曲面，三维建模过程中可以通过旋转、拉伸等基础特征完成主体构建，后续如果需要调整容积，只需要调整圆柱段的长度参数即可快速完成变型设计，不需要对整体结构进行大幅修改，能够快速适配不同型号、不同耗油量的气动工具配套需求。在安装适配性上，瓶身圆柱面的公差取值可以适配常规的橡胶卡箍、塑料卡扣的安装公差，不需要过高的加工精度就能完成可靠固定，降低配套生产的成本。旋盖的防滑齿纹采用周向均匀分布的直齿结构，相比网纹结构更容易成型，同时防滑效果完全满足戴手套操作的需求，不会出现旋拧打滑的问题。瓶口位置的止口结构可以在旋盖拧紧到位时形成明显的触感反馈，操作人员不需要刻意观察就能判断旋盖是否拧紧，避免因为旋盖未到位导致的渗漏问题。
