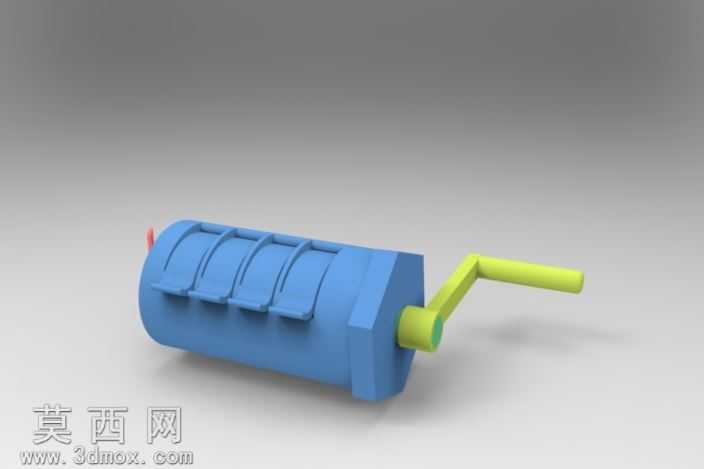

手摇曲柄驱动式打码机构

手动打码设备在小批量零散打标场景里，最容易出现的故障点就是摇臂受力偏载导致的字符轮卡滞，以及按压端回弹失效造成的字符重影，这套曲柄驱动打码机构在结构设计阶段就针对这类现场痛点做了针对性的公差适配。主筒体采用等壁厚圆柱腔体设计，字符轮组的安装轴与筒体内壁的配合间隙控制在0.02mm到0.03mm之间，既不会因为间隙过小出现热胀卡滞，也不会因为间隙过大导致字符轮转动时出现径向窜动，打出来的标识边缘整齐无偏移。侧面伸出的曲柄摇臂没有采用常见的直角弯折一体式结构，而是把摇臂与主轴的连接段做了1.5度的微小偏角，手摇施力时力的传导方向刚好与字符轮组的转动切线方向重合，长时间操作也不会出现主轴单侧磨损，摇臂的握持段做了等径圆柱设计，表面没有多余的防滑纹路，注塑成型时可以直接出模，不需要额外做后处理蚀纹，加工成本能压缩近两成。前端的按压触发端采用外露式短圆柱凸头设计，凸头与内部字符进位拨杆的接触端面做了R0.5的圆角过渡，按压时不会出现硬接触磕碰，拨杆的进位行程刚好匹配单个字符轮的齿距，每一次按压进位准确，不会出现跳字或者半字的情况。整套机构的零件拆分完全适配小批量注塑加工的要求，没有倒扣、深筋这类需要复杂滑块抽芯的结构，主筒体的四个字符轮安装槽直接沿筒体轴向贯通，铣加工或者注塑成型时走刀路径顺畅，不需要二次装夹。字符轮之间的隔片厚度统一为1mm，装配时不需要额外区分安装顺序，任意一片隔片都能适配相邻字符轮的间隙，装配容错率高，新手也能在短时间内完成整机组装。摇臂与主轴的连接采用扁位配合，不需要额外打销钉固定，装配时直接压入即可，拆卸维护时也能轻松拔出，不会因为长期使用出现锈死粘连的问题。前端按压头内置的复位弹簧采用标准线径的圆柱压缩弹簧，市面上的通用标准件就能直接替换，不需要定制特殊规格的弹簧，后期维护成本极低。筒体尾部没有多余的装饰结构，直接做平端封盖，封盖与筒体采用卡扣连接，不需要螺丝紧固，拆开就能直接调整内部字符轮的字码内容，更换字码的操作不需要借助任何工具，适合生产现场快速切换打标内容的需求。手摇转动时曲柄的转动阻尼均匀，没有忽松忽紧的顿挫感，字符轮进位时的反馈清晰，操作人员不需要刻意观察就能判断是否完成一次打标动作，长时间重复操作的疲劳感远低于普通直压式打码工具。
