贵金属骰子成型金银模具结构设计

　　这套模具主要面向贵金属文创、定制礼品加工场景，针对金银材质骰子的批量精密成型需求开发，适配小型精密铸造、油压成型两类常见贵金属加工工艺，可直接用于足金、足银以及K金、925银等合金材质的骰子坯件生产，产出的坯件仅需简单抛光即可达到成品外观要求，大幅减少后续机加工序的材料损耗与工时投入。从实际生产用途来看，这类模具区别于普通塑料骰子的注塑模具，核心要适配贵金属材料的加工特性——金银材质延展性好但熔融状态下流动性偏强，且材料本身价值高，因此模腔的合模精度要求远高于普通塑胶模，合模面的平面度需要控制在0.01mm以内，避免成型过程中出现飞边，减少贵金属料耗，毕竟哪怕0.1g的飞边对于黄金加工而言都是不可忽视的成本损耗。

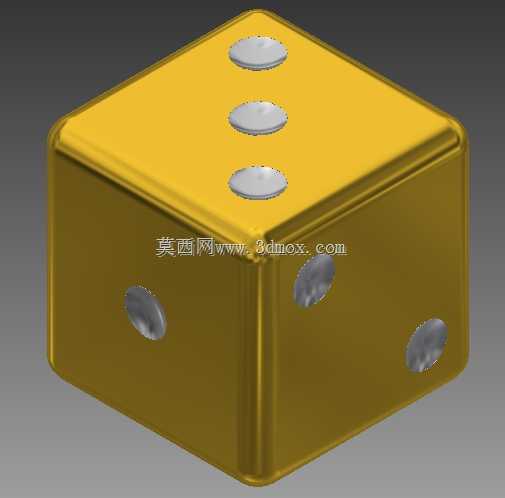

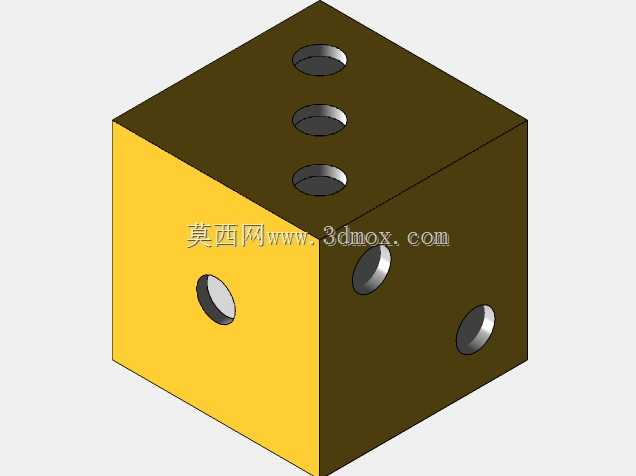

　　在功能特性设计上，模腔直接采用正六面体结构，六个面的点位凹坑直接在模腔内加工成型，不需要后续二次打点加工。设计过程中首先要控制正六面体的棱边倒角参数，没有采用尖锐直角结构，而是做了R0.3mm的小圆角过渡，一方面是避免贵金属成型脱模时刮伤模腔内壁，另一方面也适配贵金属骰子的握持手感，避免尖锐棱边在使用过程中磕碰变形。六个面的点位凹坑深度统一控制在0.8mm，凹坑底部做球面过渡，没有直角死角，一方面是保证成型后点位填充饱满，不会出现缺料凹坑，另一方面也方便脱模时坯件顺利脱出，不会因为凹坑的倒扣结构导致坯件拉伤。点位的排布严格遵循标准骰子的对面点数和为7的规则，模腔加工时通过五轴加工中心一次装夹完成六个面的点位加工，避免多次装夹带来的位置度误差，保证每个面的点位都处于面的中心位置，不会出现偏移。

　　从外形尺寸与安装边界来看，整套模具采用标准模架结构，模架长宽尺寸适配常见的20吨小型油压机以及精密铸造模台的安装孔位，不需要额外定制安装转接板，可直接换装到现有贵金属加工车间的常规设备上使用。模腔的成型尺寸按照成品骰子16mm边长设计，考虑到金银材质冷却过程中的收缩率，模腔实际加工尺寸预留了0.15mm的收缩余量，保证成型后的坯件冷却后尺寸公差控制在±0.02mm以内，满足后续抛光、电镀等工序的尺寸基准要求。合模导向采用四个精密导柱导套结构，导柱配合间隙控制在0.005mm以内，合模过程中不会出现错位，保证六个面的壁厚均匀，不会出现骰子偏心、重量不均的问题——毕竟作为娱乐使用的骰子，重量均匀性直接影响使用公平性，这也是这类贵金属娱乐用品模具的核心管控要点。

　　设计思路上没有采用复杂的抽芯、滑块结构，因为骰子是完整正六面体结构，采用上下对开模结构即可满足脱模需求，上下模的分模面设置在正六面体的中心对称面上，开模后坯件留在下模，通过下模的顶杆结构即可顺利顶出，顶杆位置设置在骰子三个相邻面的交汇棱边位置，顶杆直径仅1mm，顶出痕迹非常小，后续抛光时可以轻松去除，不会在成品表面留下明显痕迹。浇口位置设置在骰子的其中一个角部，采用点浇口结构，浇口直径0.5mm，成型后浇口残留非常小，不需要大量打磨去除，减少贵金属材料的打磨损耗。模腔的表面粗糙度要求达到Ra0.2以下，抛光时采用镜面抛光工艺，保证成型后的金银坯件表面自带镜面效果，减少后续抛光的工作量，同时也能避免模腔表面的细微划痕印在坯件表面，影响成品外观。

　　在实际生产适配性上，这套模具既可以用于油压成型工艺，也就是将金银片材放在上下模之间通过高压直接压制成型，也可以用于失蜡铸造的蜡模成型，只需要更换模腔的材质即可——油压用模腔采用硬质合金材质，保证高压下模腔不会变形，使用寿命更长；蜡模成型用模腔采用铝合金材质，加工成本更低，散热速度快，适合蜡件的快速批量生产。针对不同克重的骰子需求，只需要调整模腔的深度参数即可，不需要改动整体模架结构，具备一定的通用性，可快速适配10mm到20mm边长范围内不同规格的贵金属骰子生产需求。模腔的点位凹坑边缘也做了微小的圆角过渡，避免成型后点位边缘出现锋利边角，提升成品使用的安全性，同时也能减少抛光时点位边缘的抛磨损耗，保证点位的轮廓清晰。
