缝纫机臂芯砂型铸造芯模结构设计

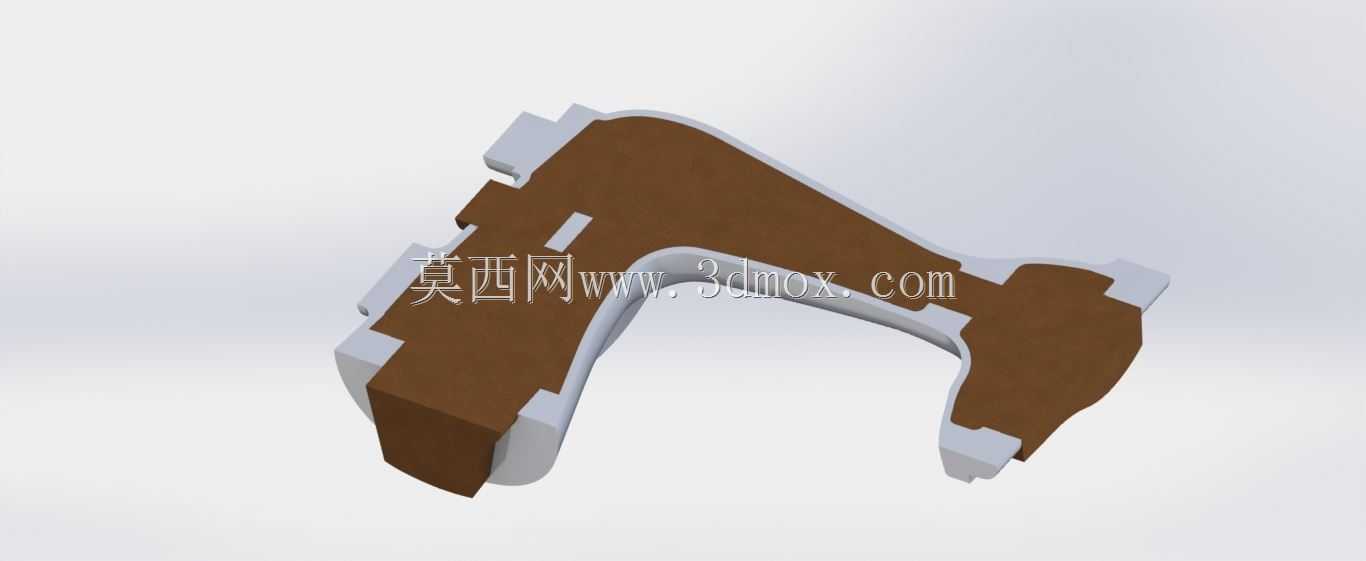

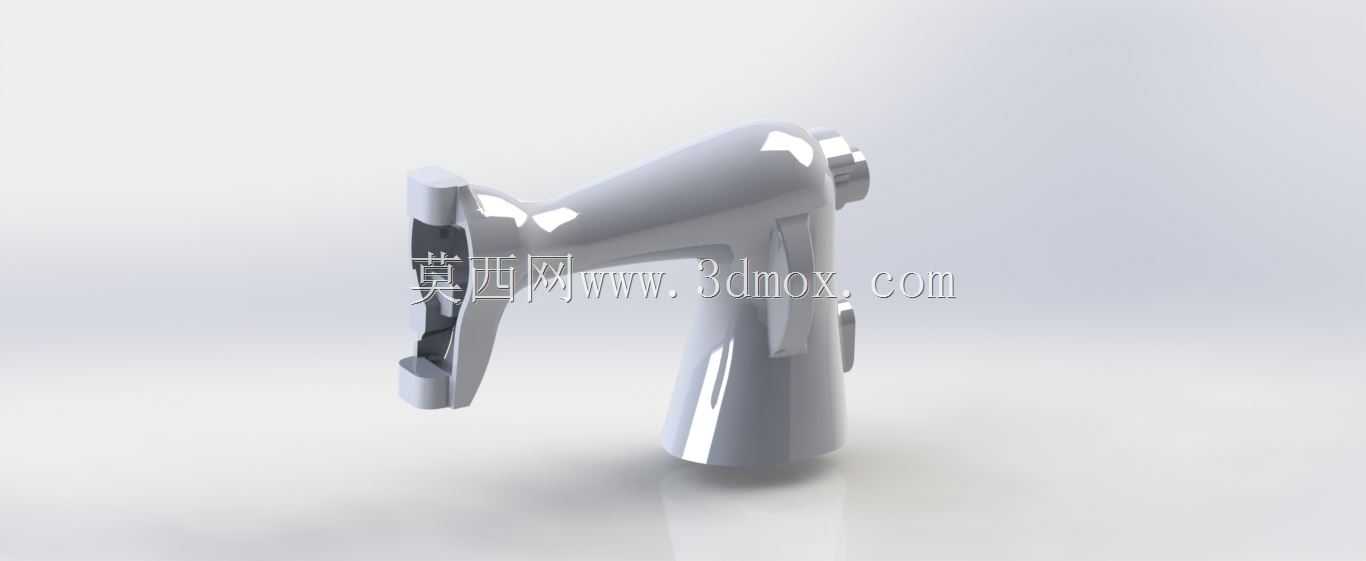

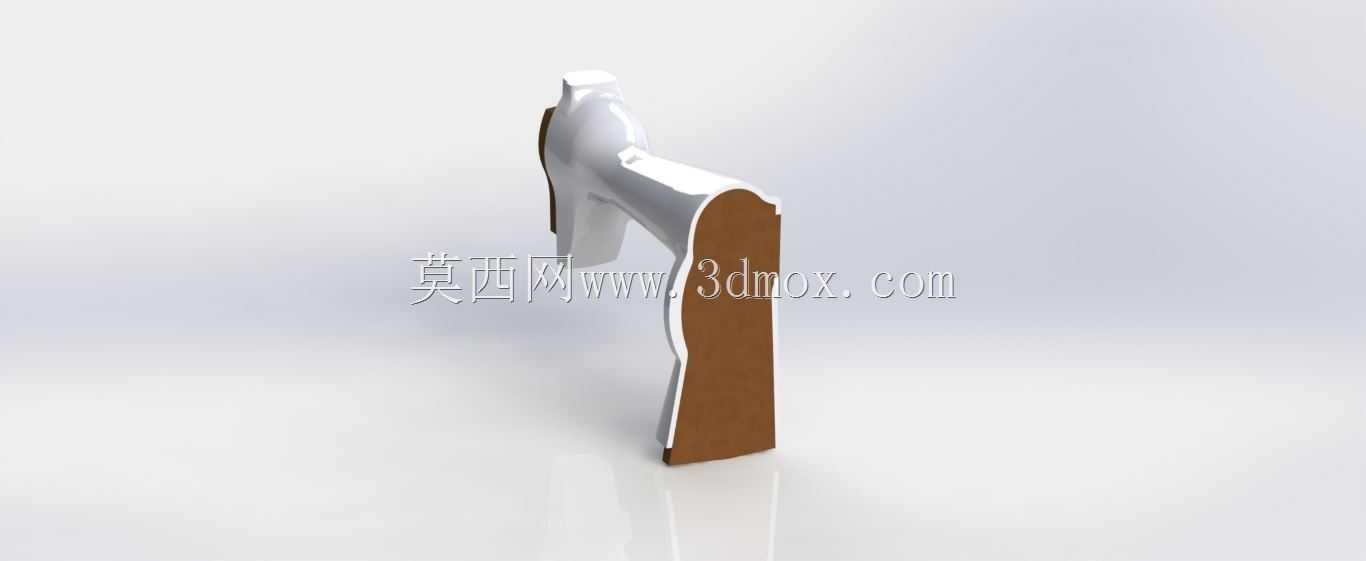

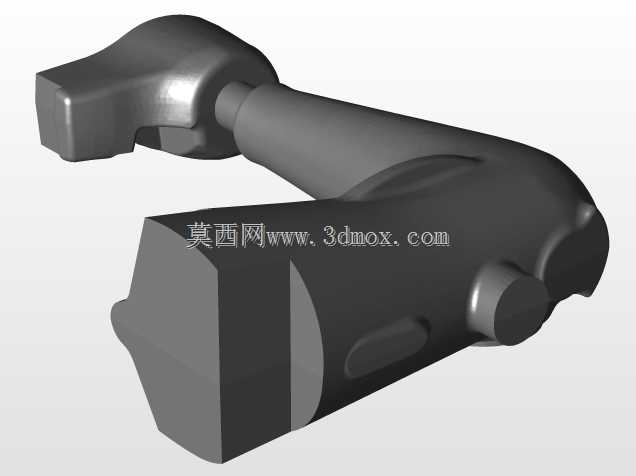

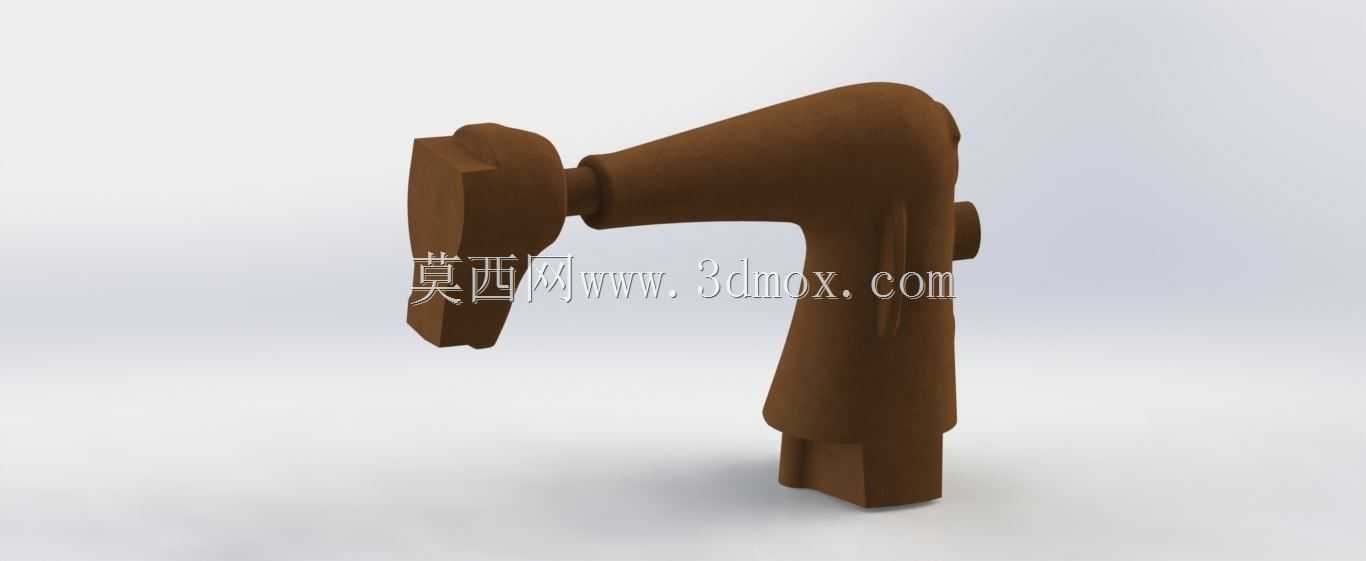

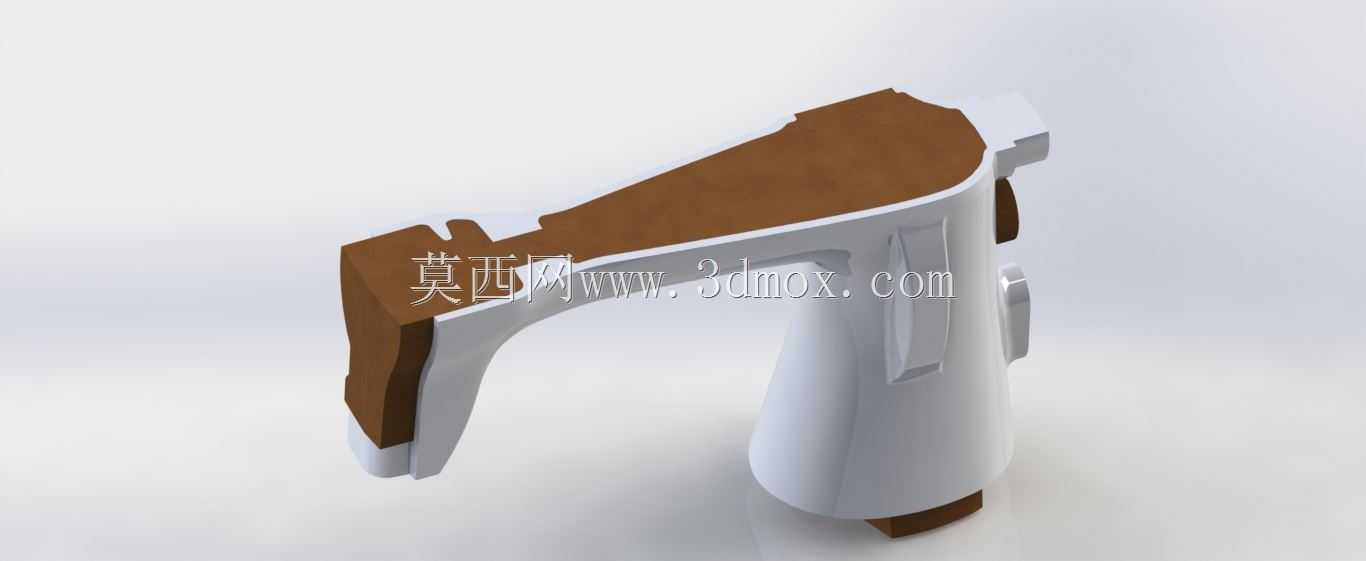

　　在缝纫设备的零部件生产体系中，臂芯作为连接机臂传动结构与外部壳体的核心承载件，长期处于交变载荷作用工况下，其铸件内部致密度、外形轮廓精度直接决定整机运行时的抖动幅度与缝线成型稳定性，而砂型铸造环节所用的芯模，是保障臂芯铸件成型质量的核心工装。这款芯模的设计完全围绕缝纫机臂芯的实际铸造需求展开，首先从铸件的结构特性来看，缝纫机臂芯属于异形薄壁类承载件，主体沿臂部走向呈渐变弧面过渡，局部存在壁厚差较大的区域，芯模的分型面选择完全贴合铸件的最大轮廓线，避免起模时破坏砂芯的边角结构，同时在壁厚突变的对应芯模位置，预留了合理的拔模斜度，斜度取值控制在1°-1.5°区间，既不会导致铸件壁厚超差，又能保证起模过程顺畅，不会出现砂芯刮蹭掉砂的问题。

　　从实际应用场景出发，缝纫设备的生产车间铸造环节多采用中小批量手工砂型铸造模式，这款芯模的操作边界完全适配手工造型的作业空间，芯模的手持操作区域做了圆弧过渡处理，避免造型工人在填砂、紧实、起模过程中被棱角划伤，同时芯模的整体重量控制在手工操作可承受范围内，无需借助起重设备即可完成单组砂芯的制作，适配中小机加工车间的生产条件。在功能特性设计上，芯模的工作表面粗糙度控制在Ra1.6以下，所有弧面衔接位置均做了圆滑过渡处理，没有尖锐的棱角转折，这样制作出的砂芯表面光滑，浇注后铸件的表面无需过多打磨处理即可进入机加工工序，减少后续工序的加工余量。针对臂芯上需要安装传动销轴的孔位结构，芯模上对应设计了定位芯头，芯头与芯座的配合间隙控制在0.

　　2mm-0.3mm之间，既可以保证砂芯安装时的定位精度，避免浇注时砂芯偏移导致孔位壁厚不均，又不会因为间隙过小导致下芯操作卡滞。设计过程中充分考虑了砂芯的排气需求，在芯模的非工作面上预留了排气槽的成型结构，制作砂芯时可直接在对应位置埋入排气绳，浇注时型腔内的气体可以顺着排气通道顺利排出，避免铸件内部产生气孔、夹砂等铸造缺陷。从安装边界尺寸来看，芯模的整体长度、宽度、高度尺寸完全匹配常用的小型砂箱内部尺寸，填砂紧实过程中芯模不会与砂箱内壁发生干涉，同时芯模的底部设计了平整的定位基准面，造型时可以直接放置在造型平板上，无需额外找正即可保证芯模的水平度，减少造型时的辅助操作时间。考虑到铸造过程中芯模会反复与型砂接触，

　　同时受到拔模时的摩擦力作用，芯模的结构设计避免了存在应力集中的直角转折区域，所有受力较大的边角位置都做了加厚处理，长期反复使用也不会出现变形、开裂的问题，使用寿命可以满足中小批量铸件的生产需求。在结构细节上，针对臂芯上的加强筋结构，芯模对应位置的筋条宽度做了合理的缩放，充分考虑了金属液浇注后的冷却收缩量，收缩率取值根据常用的铸铁材料特性设定为0.8%-1%，保证铸件冷却后加强筋的尺寸符合设计图纸要求，不会因为收缩导致筋条厚度不足影响结构强度。另外芯模上设计了明显的合模定位标记，造型时可以通过标记快速判断芯模的安装方向，避免出现砂芯方向装反的问题，降低造型环节的操作失误率。对于臂芯与其他零部件配合的安装面，芯模对应位置预留了足够的机加工余量，余量取值控制在2mm-3mm之间，既不会因为余量过大增加机加工的工时消耗，又能保证加工后可以完全去除铸件表面的氧化皮与铸造缺陷层，保障配合面的加工精度与表面质量。
