可承受拉伸载荷的转向节接头结构设计

　　在工程机械、农用机械以及部分特种作业装备的传动连杆系统中，这类转向节接头是承担杆件间力与运动传递的核心连接件，日常作业场景里，两根承受轴向拉伸载荷的杆系往往无法做到绝对同轴布置，尤其是在设备运行过程中存在机架形变、作业面颠簸带来的杆件角度偏移时，刚性连接会直接在杆端产生巨大的附加弯矩，轻则造成杆件疲劳断裂，重则引发整套传动机构卡滞失效，这类带铰接结构的接头正是为了适配这类工况而设计。从实际使用场景来看，这类接头常应用在转向操纵连杆、悬架推力杆、小型起重设备的牵拉连杆组中，既能够稳定传递沿杆体方向的拉伸载荷，又可以允许两端连接杆件存在小角度的相对偏转，抵消安装误差与运行过程中的位置偏移，避免附加载荷对杆系造成损伤。从结构设计逻辑来看，

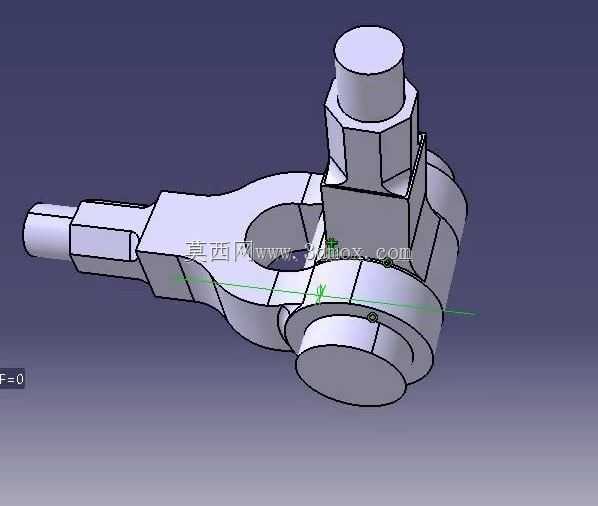

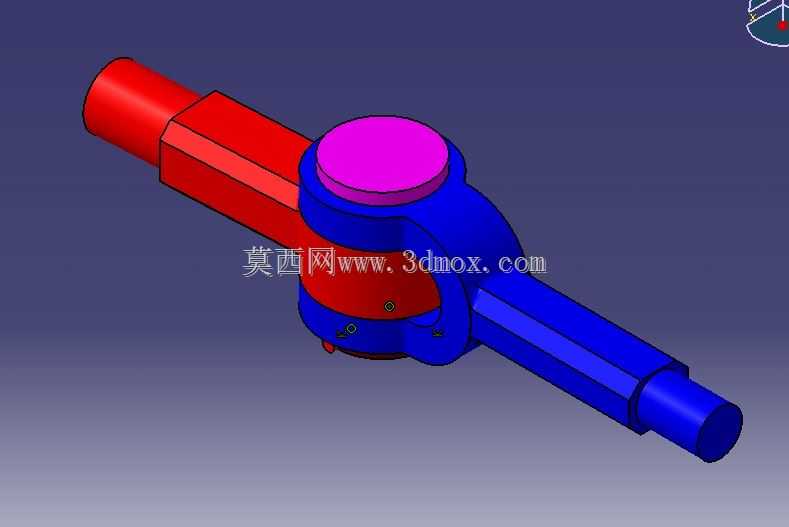

　　整个接头分为左右两个杆体连接端与中间的铰接主体三部分，两端的杆段分别设置了用于对接外部杆件的连接结构，其中一端为光轴插接段，可插入对应杆件的内孔后通过销钉或者焊接完成固定，另一端为带定位轴肩的轴段，适配带内螺纹或者卡套结构的连接杆件，中间的铰接部分采用了包络式的铰接头设计，将铰接销轴完全包裹在主体结构内部，既可以避免作业过程中泥沙、粉尘进入铰接摩擦面造成磨损，又能够提升铰接部位的结构强度，避免销轴受侧向力脱出。设计过程中，铰接部位的转动间隙需要严格控制，间隙过大会造成杆系传动存在空程，影响操纵或者传力的精度，间隙过小则会在偏转过程中出现卡滞，甚至在温度变化产生热胀冷缩时出现转动抱死的问题，因此铰接面的配合公差一般选取小间隙配合，

　　同时在铰接部位预留润滑脂加注通道，方便定期维护加注润滑脂，降低转动摩擦阻力，延长接头使用寿命。从安装边界来看，两端连接杆段的同轴度在自由状态下需要控制在合理范围内，铰接部位的最大允许偏角一般不超过15度，能够覆盖绝大多数作业场景下的杆件偏移需求，安装时需要注意两端杆件的连接锁紧结构必须完全到位，避免受拉时出现杆件脱出的问题，铰接部位的端盖需要压紧到位，保证内部的防尘密封结构能够完全贴合，阻挡外界杂质进入铰接摩擦副。在结构强度校核层面，这类接头的薄弱环节主要集中在铰接耳板与杆段的过渡位置，设计时需要在过渡位置设置足够大的圆角，避免应力集中造成疲劳断裂，同时铰接销轴的剪切强度需要匹配整套杆系的最大拉伸载荷，安全系数一般选取不低于3倍，

　　保证在突发冲击载荷下不会出现销轴剪断的问题。不同于普通的刚性接头，这类带柔性偏转能力的接头不需要在安装时严格保证两根杆件的绝对同轴，一定程度上降低了整套杆系的安装精度要求，也能够补偿设备长期运行后出现的机架形变、连接位磨损带来的位置偏差，减少后期维护调整的工作量。在实际选型应用中，需要根据整套杆系的最大工作拉伸载荷、需要的最大偏转角度、两端连接杆件的连接尺寸来匹配对应规格的接头，避免出现载荷能力不足或者安装尺寸不匹配的问题，同时在日常巡检中需要注意检查铰接部位的转动是否顺畅，是否存在异常旷量，密封结构是否出现破损，一旦发现铰接部位旷量超过允许值，需要及时更换磨损的铰接衬套或者销轴，避免因接头失效引发设备故障。
