剖分式带锁紧螺栓卧式轴承支撑座

项目分类:轴承座 发布时间:2022-01-21 ID:517516
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座
  • 剖分式带锁紧螺栓卧式轴承支撑座

  在各类带旋转轴的工业设备中,转轴的径向支撑定位是保障传动平稳性的核心环节,这类剖分式卧式轴承座正是为适配中等载荷转轴的安装、维护需求设计的支撑部件,广泛应用在输送线辊筒驱动、小型机床主轴辅撑、农业机械传动组、轻工设备传动单元等场景中,相比一体式轴承座,它的核心优势在于轴系装配完成后无需沿轴向穿装轴承,可直接拆分上盖完成轴承的更换与调整,大幅降低后期运维的拆装工作量。

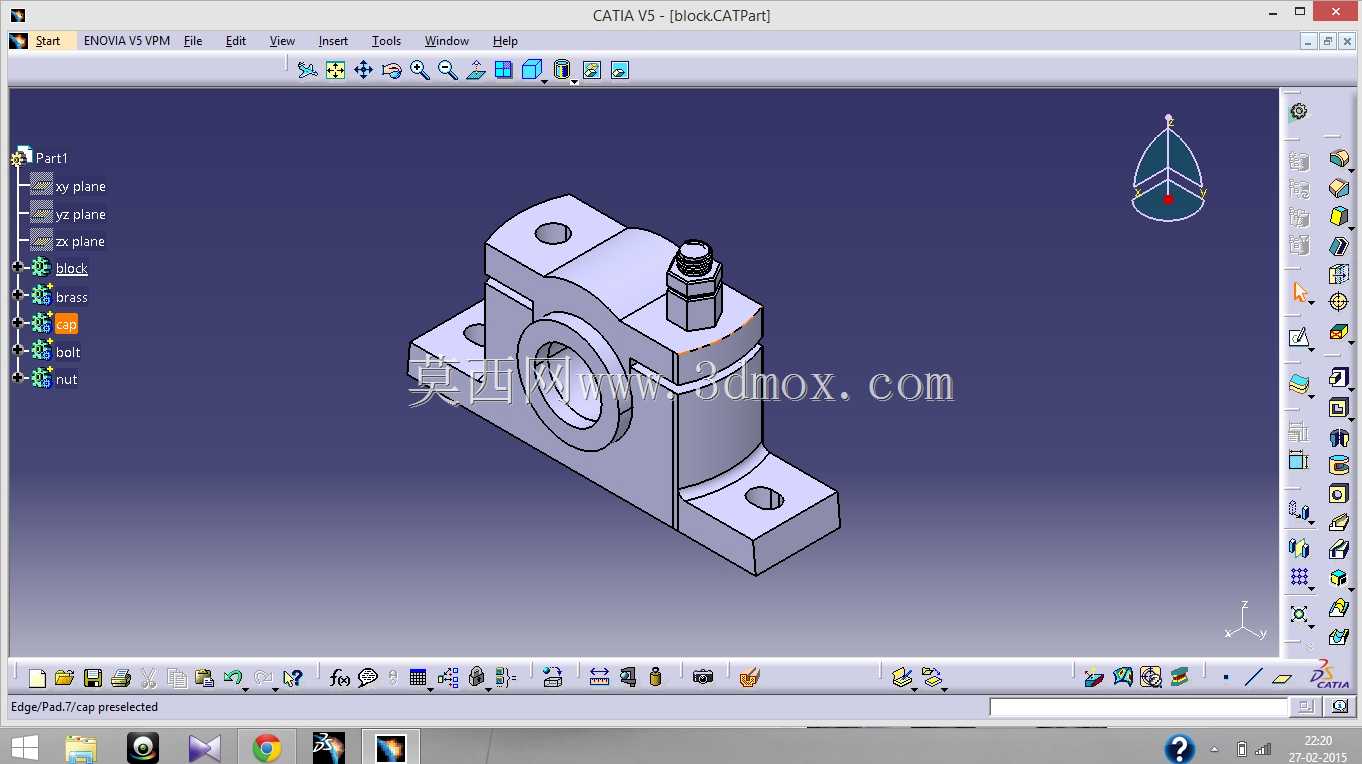

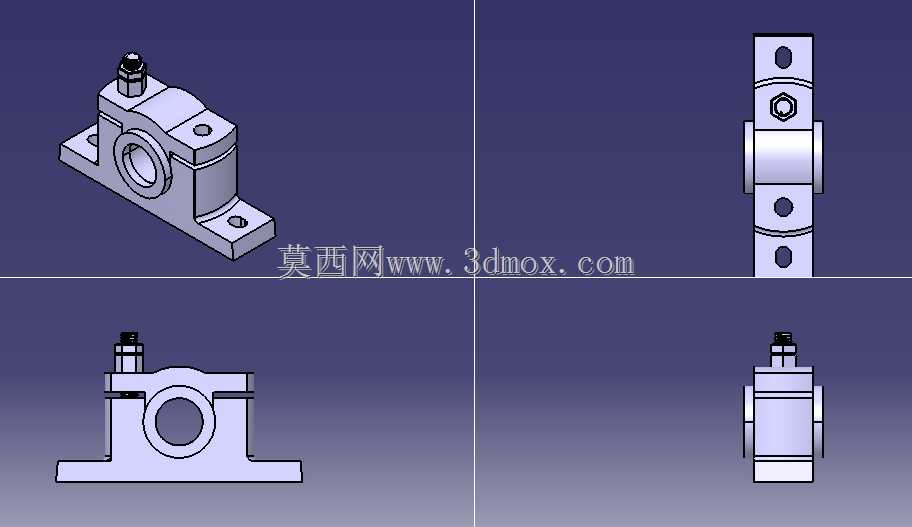

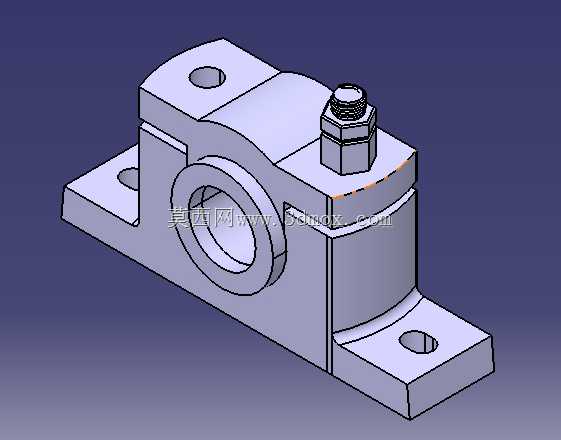

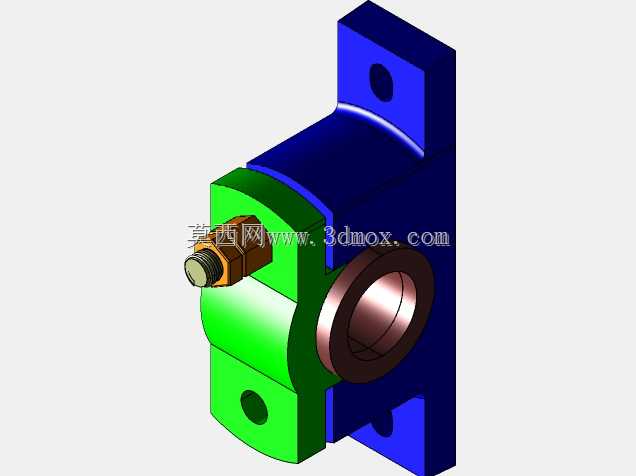

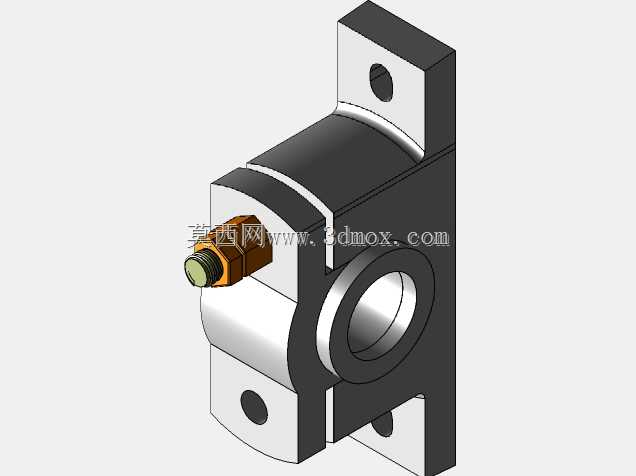

  从实际使用场景来看,这类轴承座通常安装在设备的安装基板或机架横梁上,底部两个带安装孔的支脚直接贴合安装面,通过螺栓完成与机架的刚性固定,内腔用来容纳标准滚动轴承,轴承内圈与旋转轴过盈配合,上盖位置的锁紧螺栓结构用来压紧轴承外圈,限制轴承工作过程中的轴向窜动,同时可通过调整锁紧螺母的压紧力,适配不同游隙等级的轴承安装需求,避免轴承外圈在座孔内发生跟转,延长轴承的实际使用寿命。

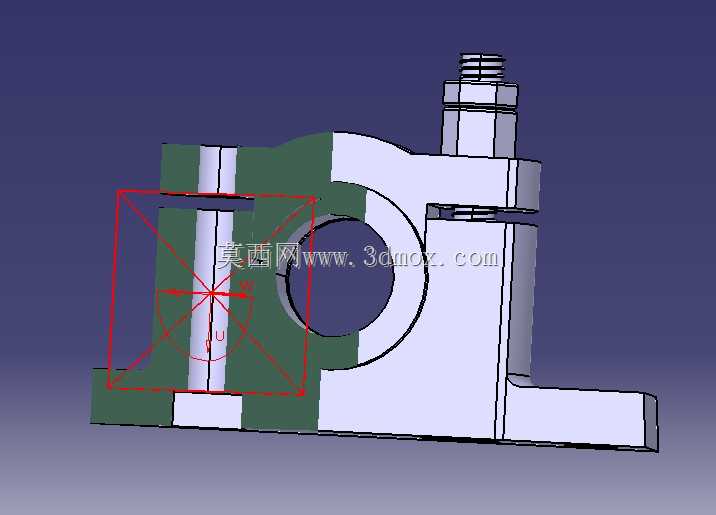

  设计这类轴承座时,首先要匹配对应型号轴承的外圈尺寸来确定内腔的孔径公差,通常座孔采用H7级公差,保证与轴承外圈的过渡配合,既不会因为过盈量过大导致轴承外圈变形影响游隙,也不会因为间隙过大出现外圈蠕动磨损座孔的问题。底部安装支脚的孔位间距需要结合常用安装场景的机架螺孔布局设计,安装孔采用长圆孔或通孔设计,预留一定的安装调整余量,方便轴系对中时微调轴承座的位置。上盖与底座的结合面需要做铣削加工,保证合模后的贴合精度,避免合缝处出现间隙导致轴承座孔失圆,影响轴承的运转精度。顶部的锁紧螺栓轴线需要与轴承座孔的径向中心线重合,保证压紧力均匀作用在轴承外圈的上端面,不会出现偏载导致轴承局部受力过大的问题。

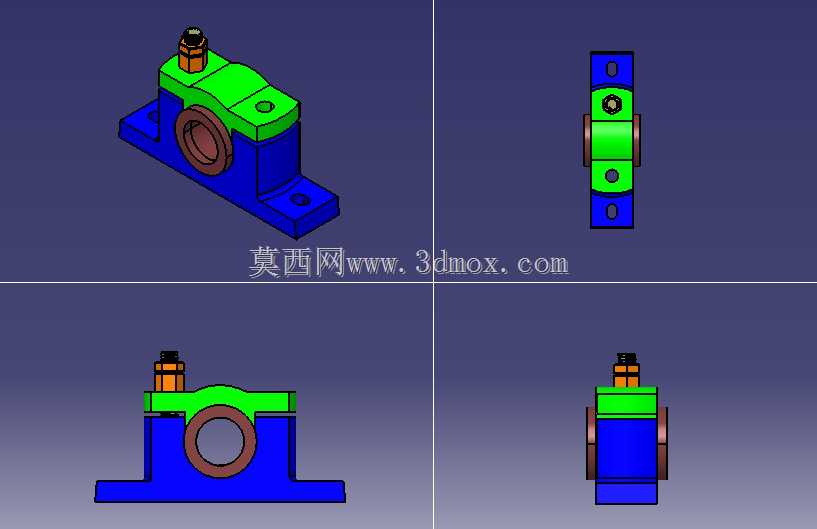

  从安装边界尺寸来看,这类轴承座的总高度需要满足轴承装入后,转轴的中心高符合设计要求,中心高尺寸公差控制在±0.1mm范围内,保证同轴布置的多个轴承座的转轴中心处于同一水平高度,避免轴系出现附加弯矩。底部支脚的厚度需要满足安装螺栓的压紧强度要求,通常采用铸铁材质时,支脚厚度不小于安装螺栓公称直径的1.2倍,避免螺栓拧紧时支脚出现断裂变形。上盖的壁厚结合轴承载荷等级设计,中等载荷工况下壁厚不小于8mm,保证压紧过程中上盖不会出现形变,维持座孔的圆度。底座两侧的安装支脚向外延伸,整体支撑跨距大于轴承外圈的外径,保证轴承座安装后的稳定性,减少设备运行过程中的支撑振动。

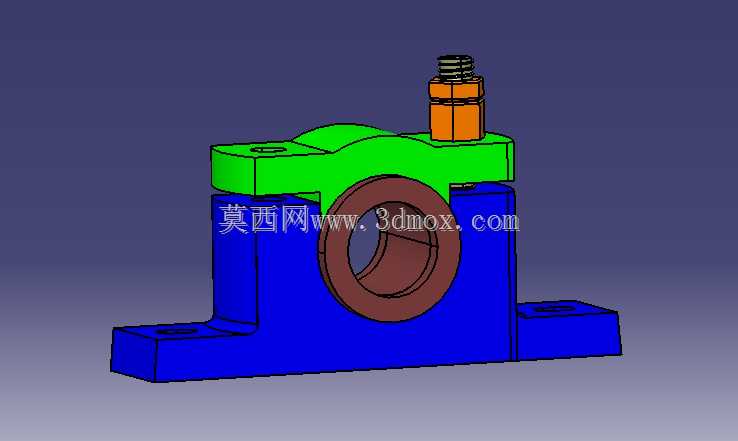

  实际选型应用时,需要先确认适配轴承的外径、宽度尺寸,再核对轴承座的中心高、安装孔位尺寸是否匹配现场的机架安装条件,顶部的锁紧结构除了压紧轴承外圈,还可配合止动垫片使用,避免设备长期运行过程中螺母出现松动。这类轴承座的壳体通常采用铸铁铸造成型后再做机加工,铸铁的减震性能优于钢制焊接件,能够有效吸收轴承运转过程中的振动,降低传动噪音,适合连续运转的工业传动场景。在装配时,需要先将轴承装入底座的下半圆座孔内,再扣合上盖,按对角顺序逐步拧紧上盖的连接螺栓以及顶部的锁紧螺母,避免单侧压紧导致座孔变形,装配完成后需要手动转动转轴,确认转动无卡滞、无异常摩擦后再完成最终的固定。对于有密封需求的使用场景,还可在轴承座的两端端面加装密封端盖,防止外界的粉尘、水汽进入轴承内部,同时避免轴承润滑脂泄漏,适配多粉尘、潮湿的恶劣工况环境。
