内燃机传动用分体式连杆结构设计

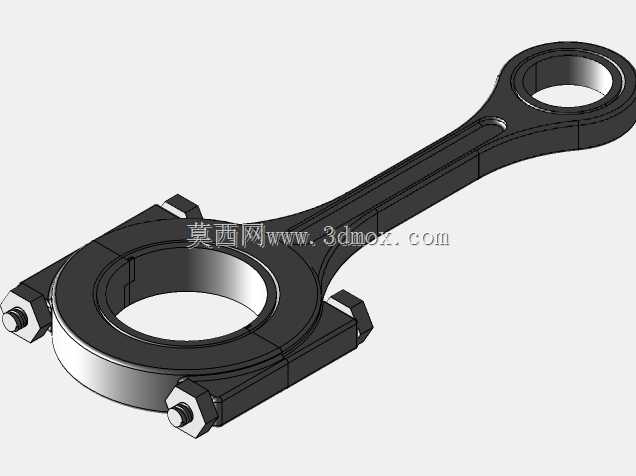

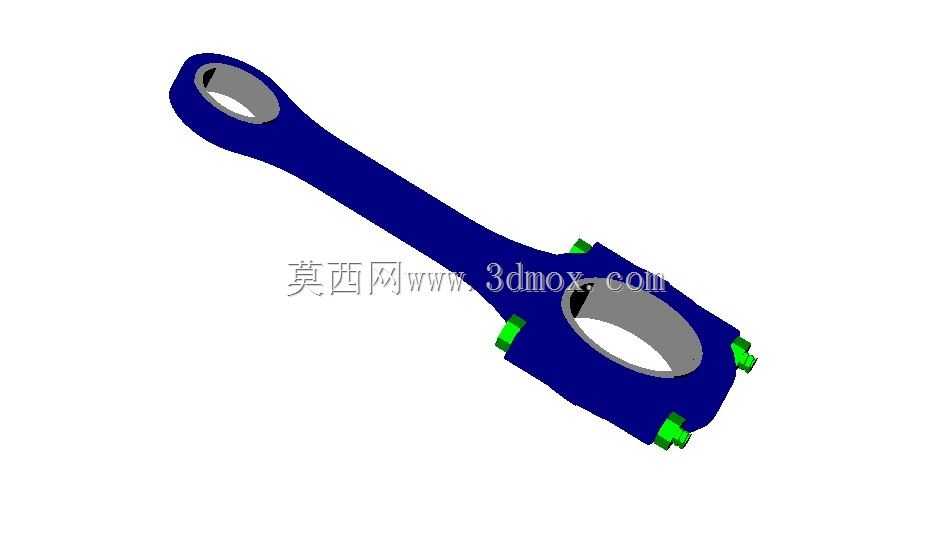

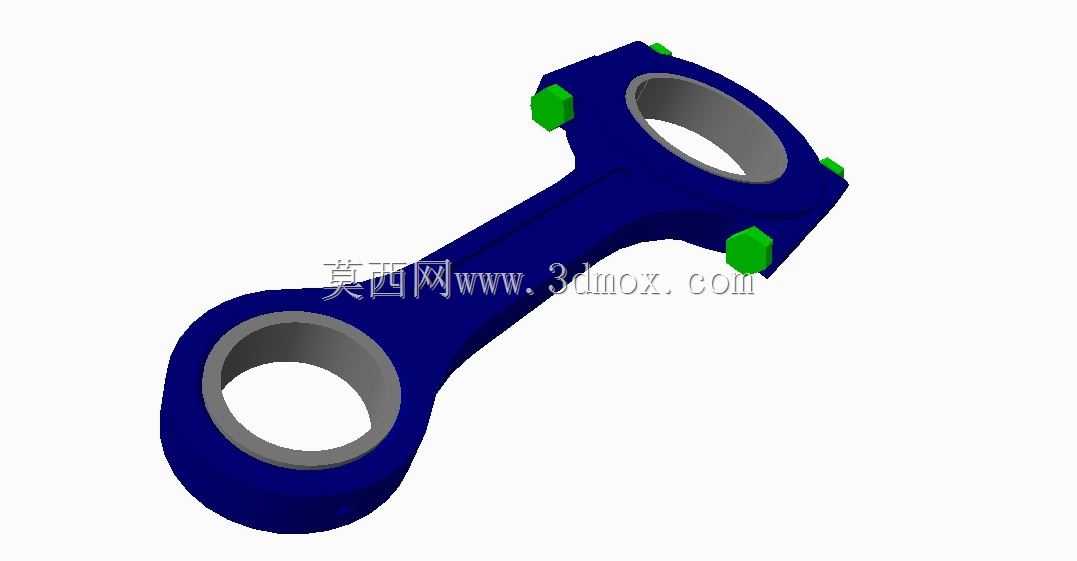

　　在往复式动力设备的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力部件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。这套连杆结构采用分体式大端设计，大端孔用于匹配曲轴的连杆轴颈，小端孔通过活塞销与活塞组件相连，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动惯量，适配高转速工况下的动态受力需求。

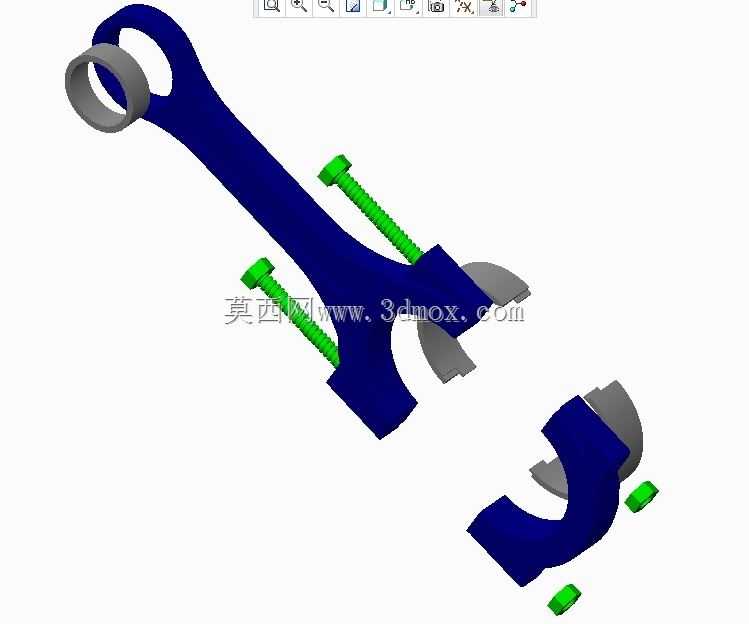

　　从实际应用场景来看，这类连杆广泛覆盖小排量通用汽油机、中小型柴油机、空压机往复压缩机构等需要实现往复-旋转运动转换的设备中，不同工况下的受力特征存在明显差异：内燃机做功冲程中，连杆要承受活塞传递的爆发压力冲击，排气与进气冲程则要承担活塞组件往复运动的惯性力，因此结构设计阶段需要同时兼顾静强度与疲劳强度要求。大端的分体式结构通过螺栓实现轴瓦盖与杆身的紧固连接，模型中预留的螺栓安装位匹配标准六角头紧固件，安装时需要按照对角分次拧紧的工艺要求操作，避免轴瓦孔出现圆度超差，导致运转过程中出现偏磨、烧瓦等故障。

　　设计过程中，大小端的孔位同轴度是核心管控指标，两孔中心距的公差直接影响活塞的上下止点位置精度，进而影响整机的压缩比参数。杆身的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂，小端孔内部通常会压入铜质衬套，降低活塞销的磨损速率，大端孔内则装配分体式轴瓦，表面的油槽结构负责将曲轴油路输送的润滑油引导至摩擦面，形成稳定的油膜实现润滑减磨。

　　从安装边界来看，大端的外径尺寸需要匹配曲轴箱的内部避让空间，确保曲轴旋转过程中连杆大端不会与缸体、曲轴平衡块发生运动干涉；小端的外径尺寸需要与活塞内腔的避让空间适配，活塞运行到上止点时，连杆小端不能与活塞销座、活塞环区域发生碰撞。杆身的截面尺寸经过受力校核，在最大爆发压力工况下的变形量控制在允许范围内，不会因为杆身挠曲导致活塞偏缸，引发缸套异常磨损、活塞环密封失效等问题。

　　建模过程中，需要重点还原大小端的孔位精度、杆身的截面变化趋势、螺栓安装凸台的结构特征，同时要考虑实际加工的工艺性：大端的分体结合面需要采用精加工工艺保证贴合度，螺栓孔的位置度需要严格管控，避免装配后轴瓦孔出现错位；杆身的表面通常需要进行喷丸强化处理，提升表面残余压应力，增强抗疲劳性能。在进行虚拟装配验证时，需要模拟连杆的全行程摆动，检查与周边零部件的最小间隙是否满足设计要求，尤其是高转速工况下的零部件热膨胀量，需要预留足够的安全间隙，避免热态运行时出现卡滞。

　　这类连杆的设计参数需要匹配对应动力设备的排量、额定转速、最大爆发压力等核心指标，不同功率等级的连杆在尺寸、材质选择上存在明显区别，小功率通用动力的连杆多采用锻铝材质降低惯量，中大马力柴油机的连杆则多采用合金钢模锻成型，保证足够的强度储备。模型还原的结构细节能够为后续的工程图输出、有限元受力分析、运动仿真验证提供准确的三维基础，帮助设计人员快速完成方案迭代与结构优化，减少物理样机的试制次数，缩短产品开发周期。
