直列六缸发动机曲柄连杆机构装配结构

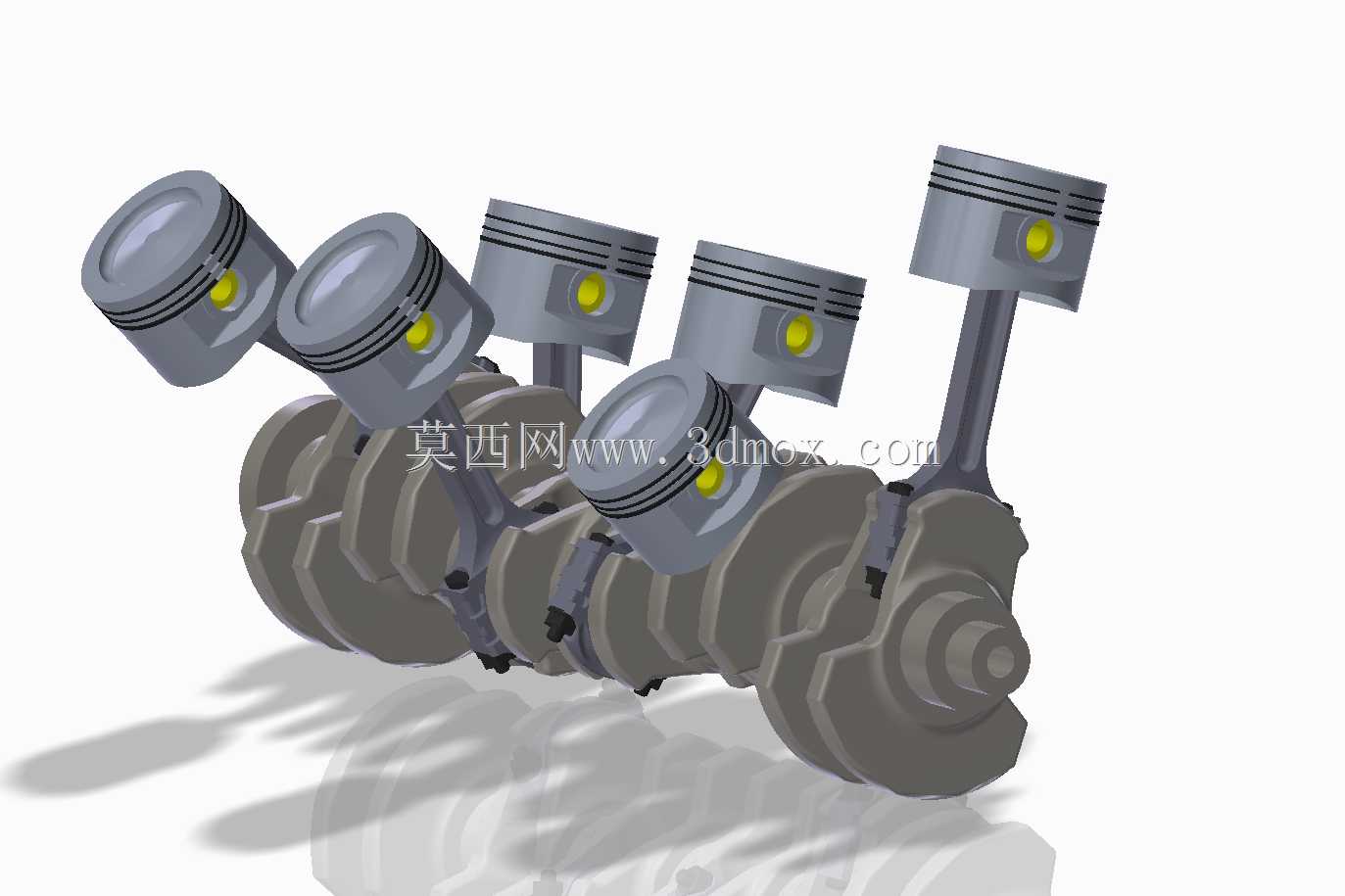

　　这套曲柄连杆装配结构，是往复式内燃动力装置的核心运动转换单元，日常在商用车动力总成、工程机械动力单元、固定式发电机组动力端都能见到它的身影，核心作用是把活塞承受的燃气爆发压力，通过连杆的铰接传递转换为曲轴的旋转扭矩，向外输出动力的同时，还要驱动配气机构、机油泵、水泵等发动机附属附件完成整套循环动作。

　　从结构设计逻辑来看，这套直列六缸的排布方案，本身就兼顾了一阶、二阶往复惯性力的自平衡特性，不需要额外加装平衡轴就能实现非常平顺的运转表现，这也是大排量动力单元偏爱直列六缸布局的核心原因。设计过程中首先要敲定的是缸心距参数，这个尺寸直接决定了整个动力单元的纵向总长度，要和整车机舱、工程机械动力舱的安装边界做匹配，同时还要给缸套水套、主轴承座加强筋留出足够的结构空间，避免相邻气缸之间的壁厚不足导致工作时出现变形、冷却液渗漏的问题。

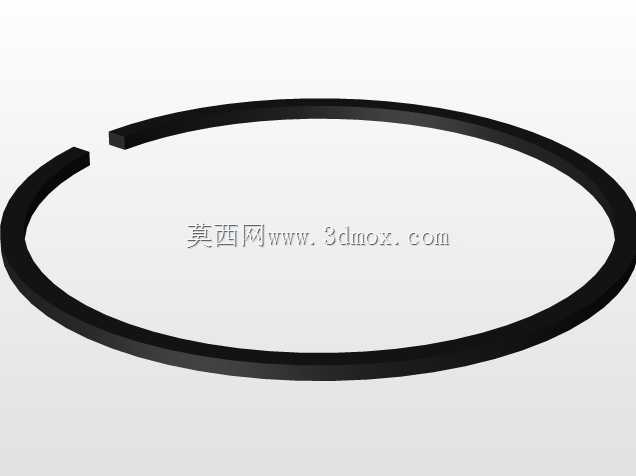

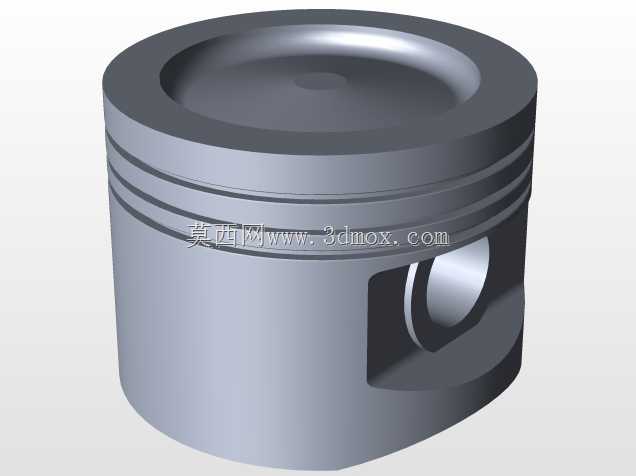

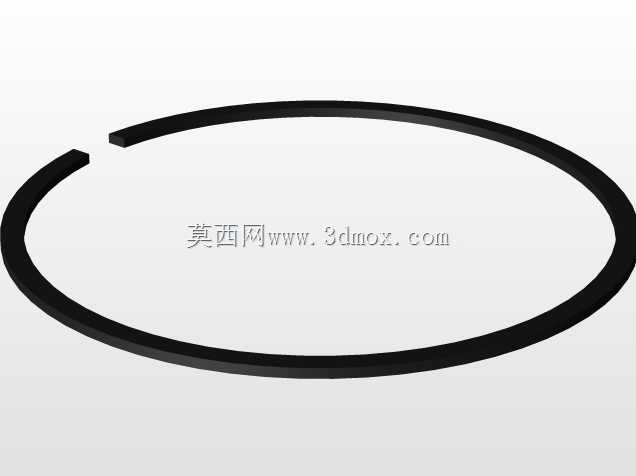

　　活塞部分采用了带三道环槽的设计，顶部两道气环负责密封燃烧室的高压燃气，底部油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，保证磨损均匀，两端用卡簧限位防止销子轴向窜动刮伤气缸壁。活塞裙部做了型线优化，不是正圆形结构，而是预先考虑了热膨胀量和侧推力作用下的变形，工作温度下能和缸壁保持均匀的贴合间隙，避免冷启动敲缸、热态拉缸的故障。

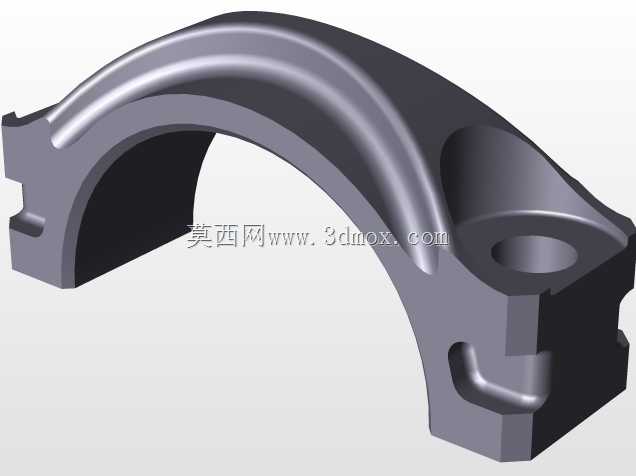

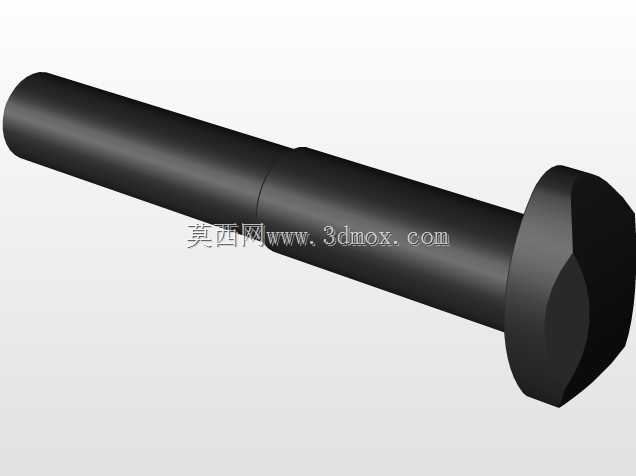

　　连杆部分采用了工字形截面的杆身设计，在保证足够的抗拉、抗压强度和抗弯曲刚度的前提下，尽可能降低往复运动的质量，减少惯性力载荷。连杆大头采用斜切口设计，方便装配时从气缸孔内把活塞连杆组整体穿入，配合定位套或者锯齿结构保证连杆盖和杆身的装配定位精度，避免螺栓受剪切力。连杆大头的轴瓦采用钢背铜铅合金材质，表面镀有减磨层，和曲轴连杆轴颈之间留有精确的配合间隙，通过曲轴内部的油道输送压力机油建立油膜，实现流体润滑，降低运转时的摩擦阻力和磨损量。

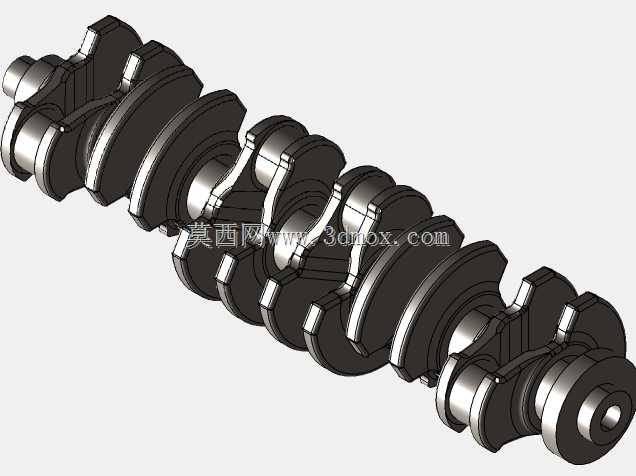

　　曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置有主轴颈，通过主轴承座固定在缸体上，大幅提升曲轴的抗弯刚度，降低高负荷下的曲轴挠曲变形。曲柄臂的形状经过优化，在保证平衡配重足够抵消连杆轴颈、连杆大头旋转惯性力的前提下，尽可能减少不必要的质量，降低曲轴的转动惯量，让动力响应更灵敏。曲轴前端预留有皮带轮、正时齿轮的安装位，后端设置有飞轮连接法兰和油封轴颈，整个曲轴的轴向定位通过中间位置的止推片实现，控制热态下的轴向窜动量在合理范围内，避免轴瓦端面异常磨损。

　　装配层面要严格控制各部件的配合公差，活塞和缸壁的间隙、活塞销和销座的配合过盈量、连杆轴颈和轴瓦的配合间隙、曲轴轴向窜动量都要在设计公差范围内，同时要注意各缸活塞的安装方向、连杆盖的装配方向，避免装反导致运动干涉。整套机构的运动轨迹经过反复校核，活塞在上止点、下止点位置时不会和气门、燃烧室盖发生碰撞，连杆在最大摆角位置不会和缸套下沿、曲轴平衡块发生干涉，全转速区间内的运动件都有足够的安全间隙。

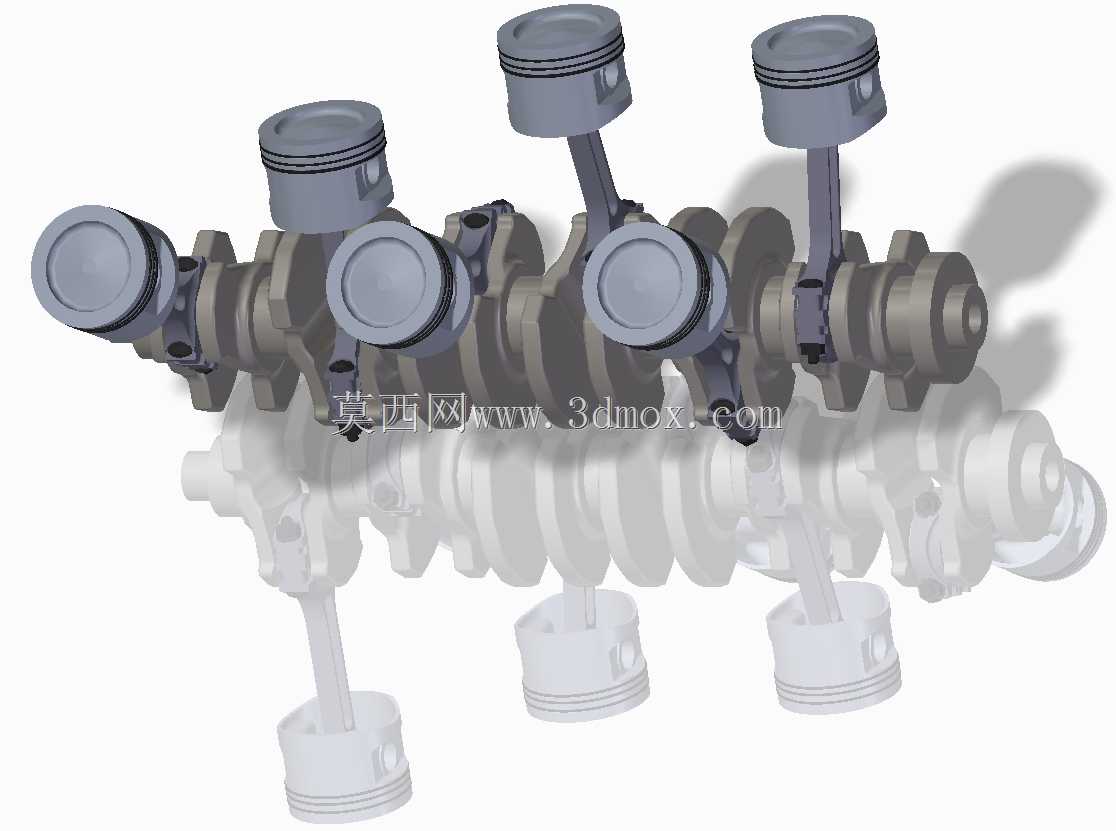

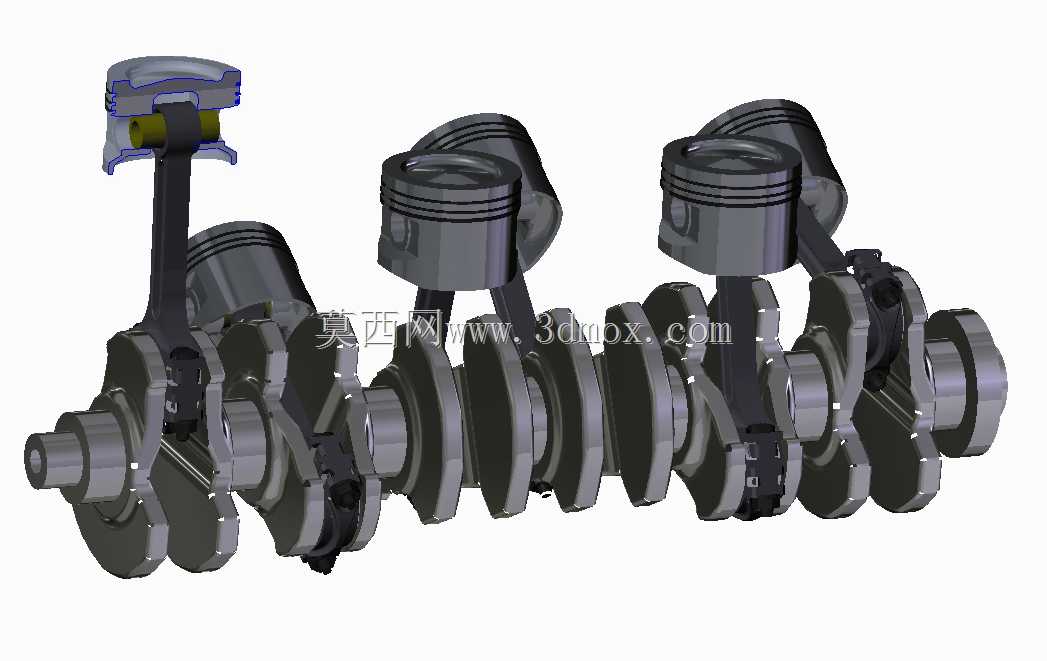

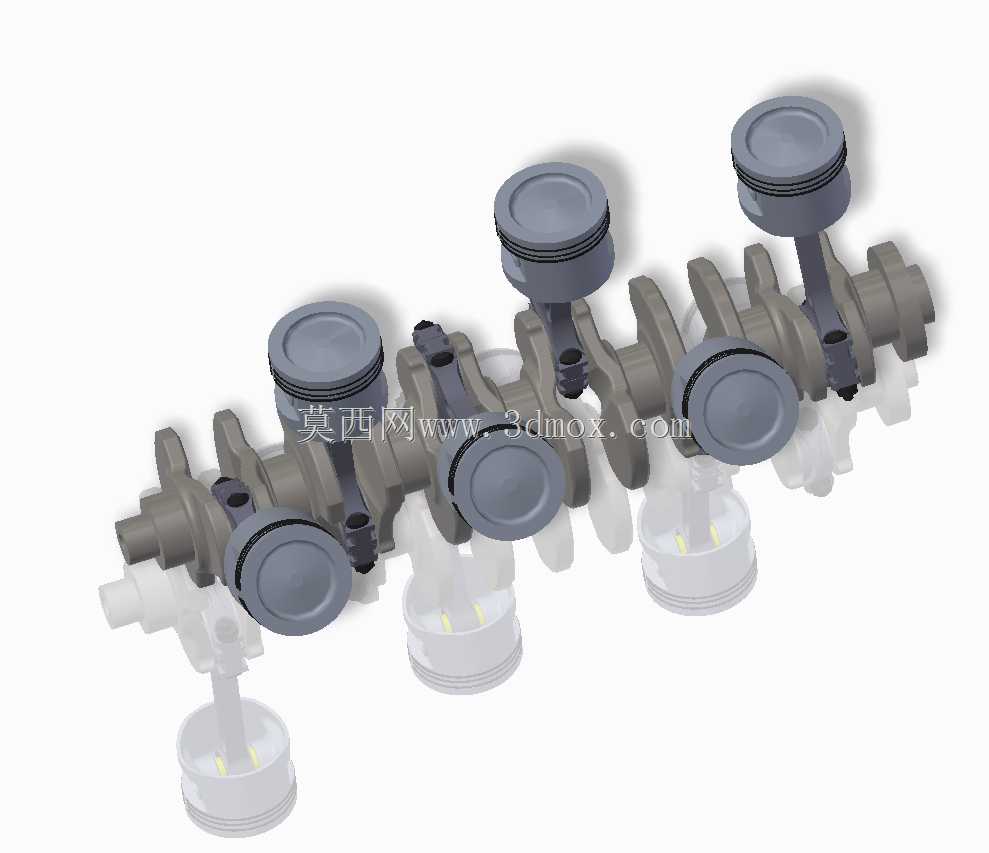

　　在实际选型应用中，这套结构的尺寸参数可以根据目标动力的排量、功率、扭矩需求做等比例缩放调整，小排量版本可以用在轻型乘用车动力上，加大尺寸的版本可以适配大型船舶动力、固定式工业发电机组的需求，核心的运动转换逻辑和结构设计思路是通用的。建模过程中所有的装配约束都按照实际运动关系设置，活塞和缸套为滑动副、活塞销和连杆小头为转动副、连杆大头和曲轴连杆轴颈为转动副、曲轴主轴颈和缸体主轴承座为转动副，可以直接用于运动仿真，验证不同转速下的惯性力变化、活塞运动加速度曲线，为后续的配气机构匹配、动力输出特性调校提供准确的结构参考。
