双轮驱动滑辊往复输送机构结构

　　这套滑辊机构的核心应用场景集中在轻工物料输送、小型工件工位转运以及自动化生产线的短距离往复送料环节，尤其适配需要平稳间歇推送、工位间精准步距移送的加工工序，比如小五金件的冲压上下料、包装线的料盒推送、小型装配线的治具移位等场景，相比传统皮带输送，这类刚性连杆驱动的滑辊结构推送定位精度更高，不会出现皮带打滑、跑偏的问题，负载能力也更适配中小重量的硬质工件转运。

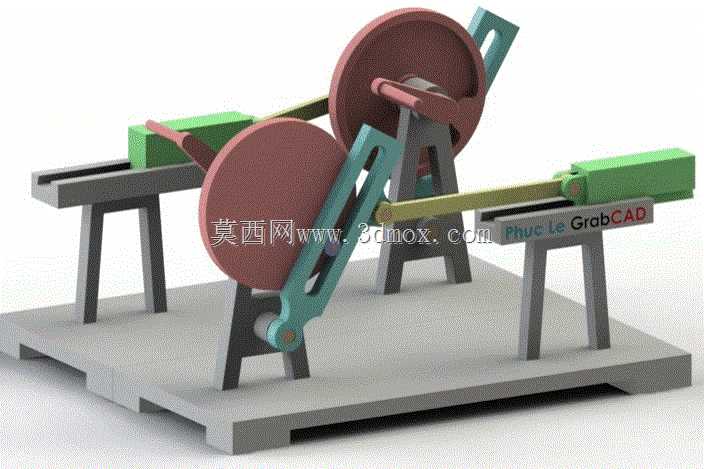

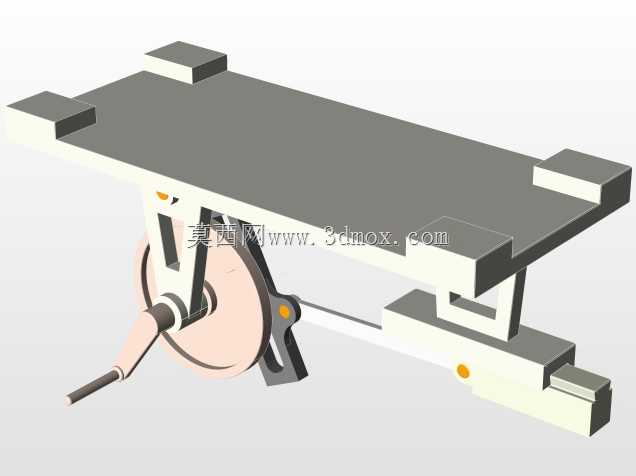

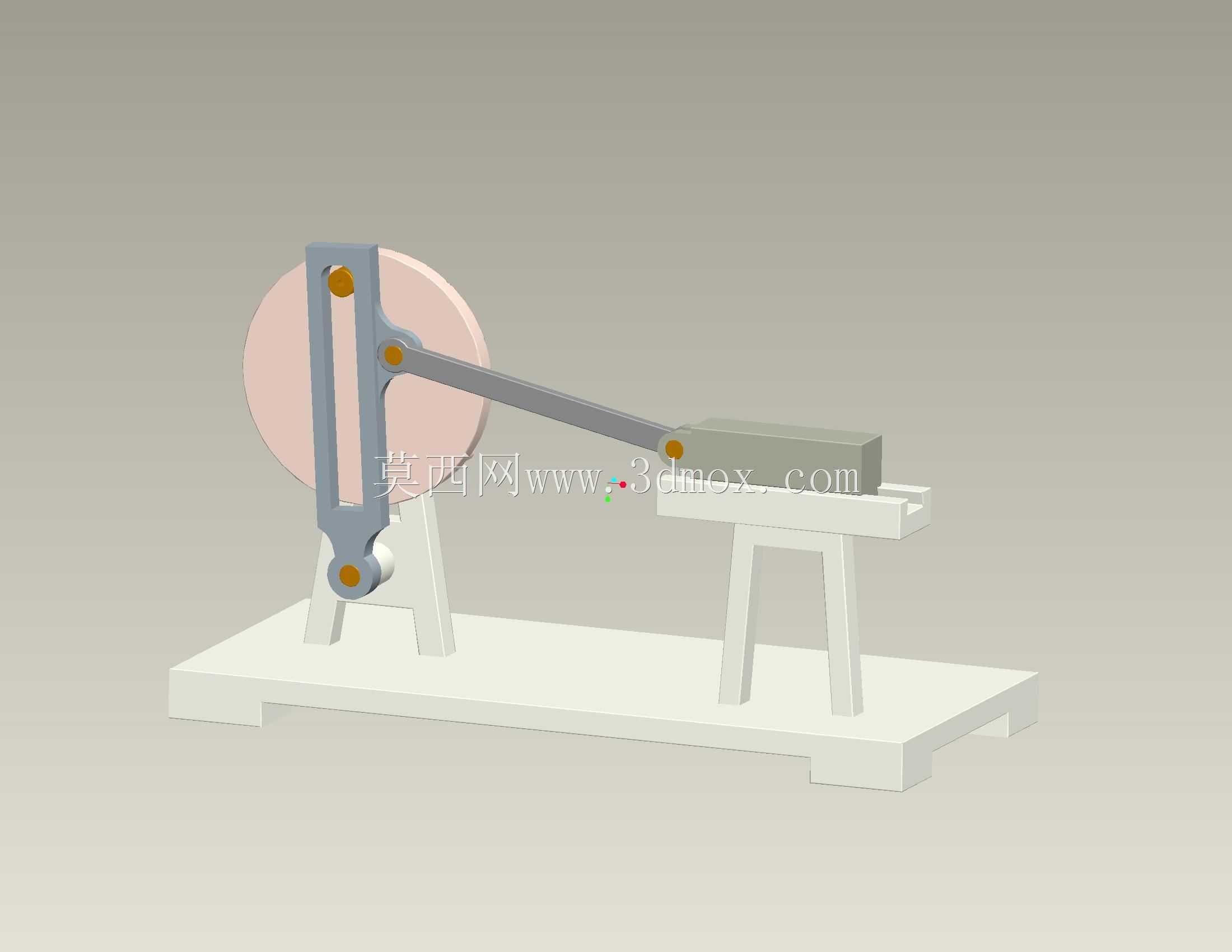

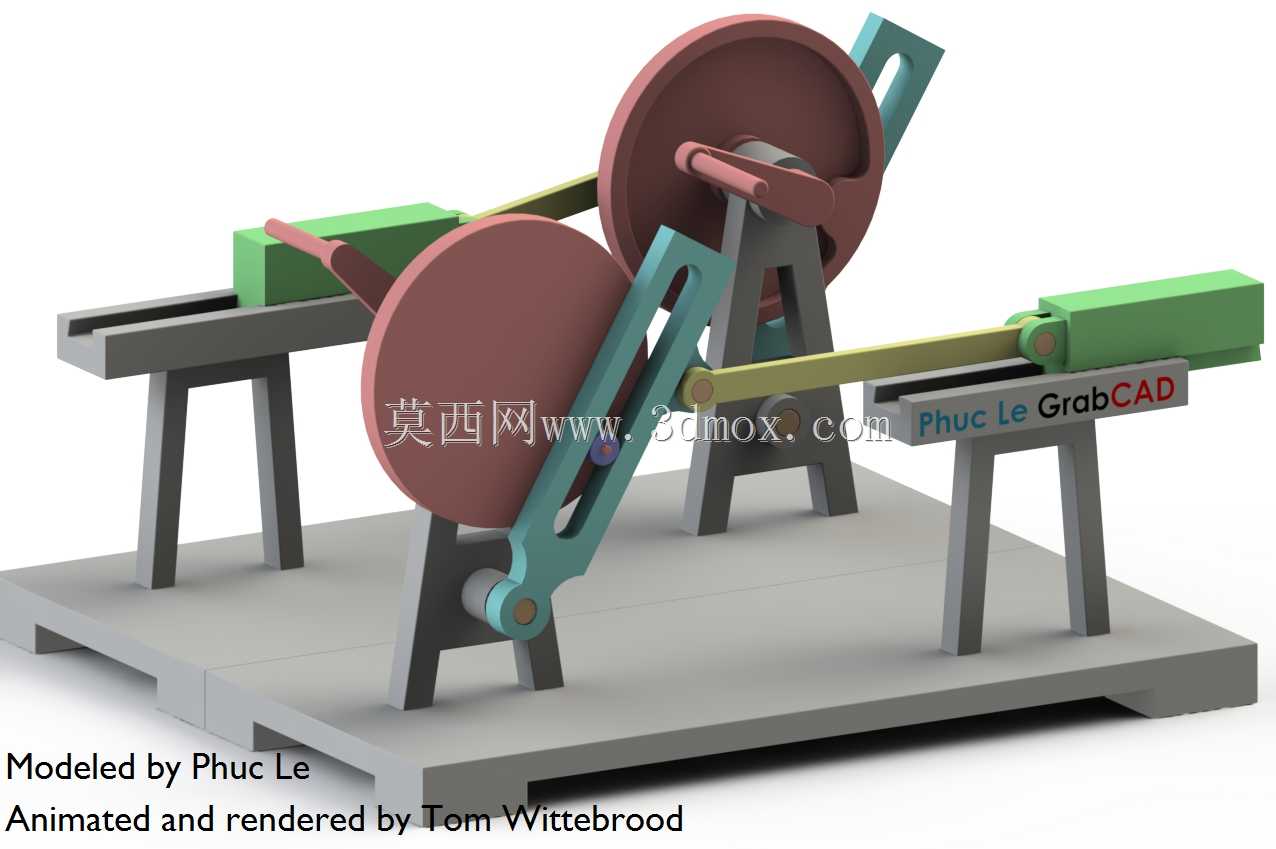

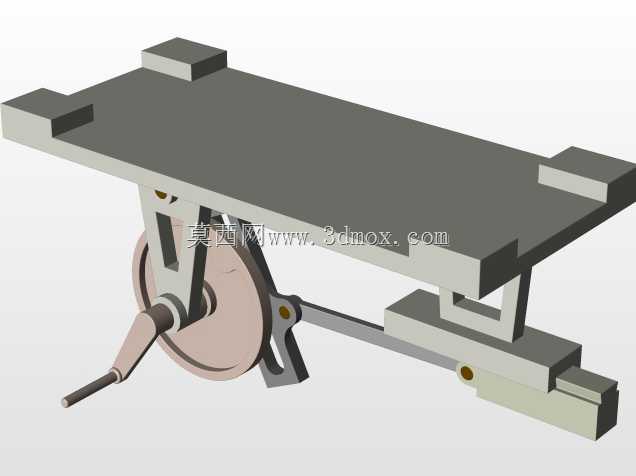

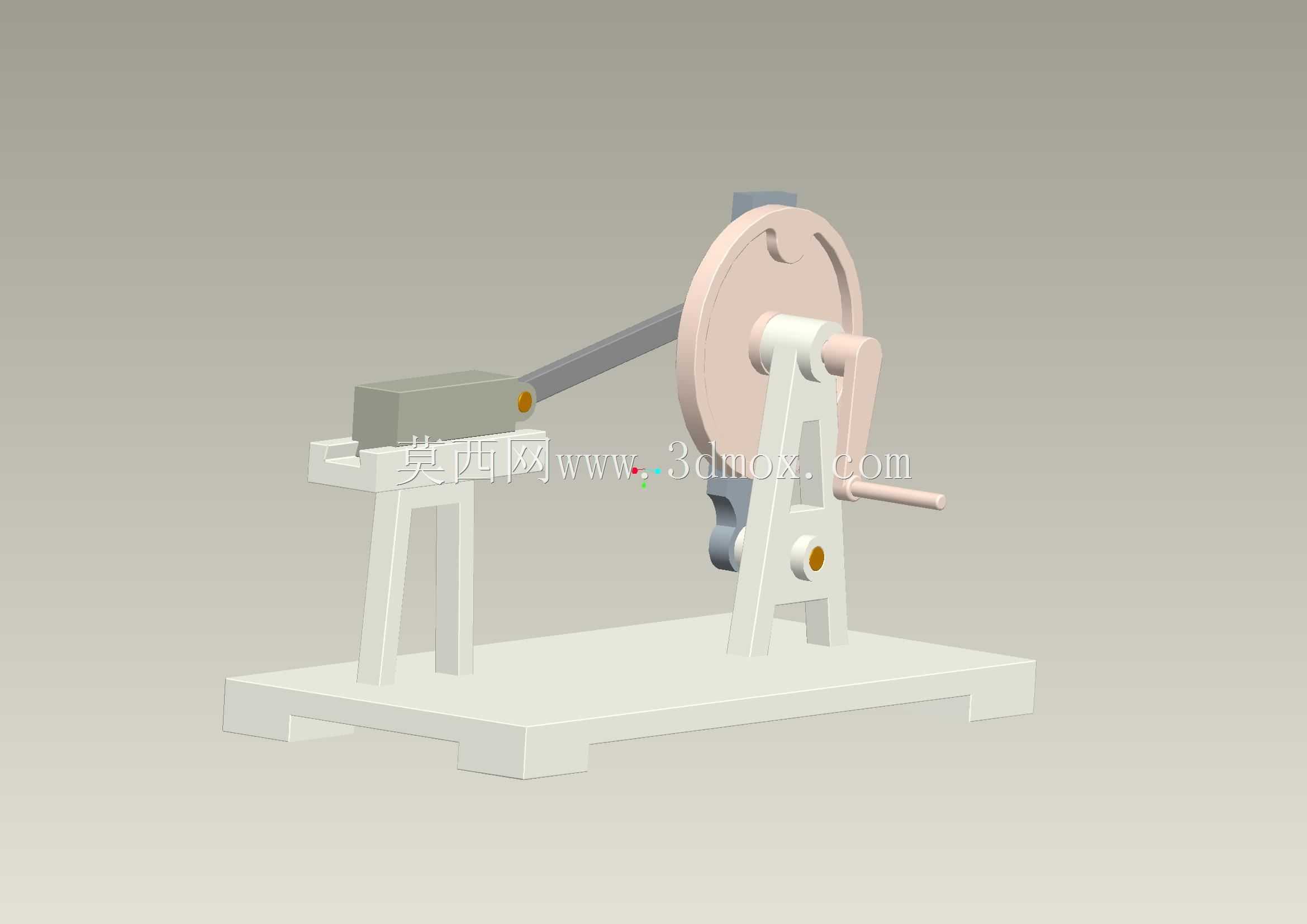

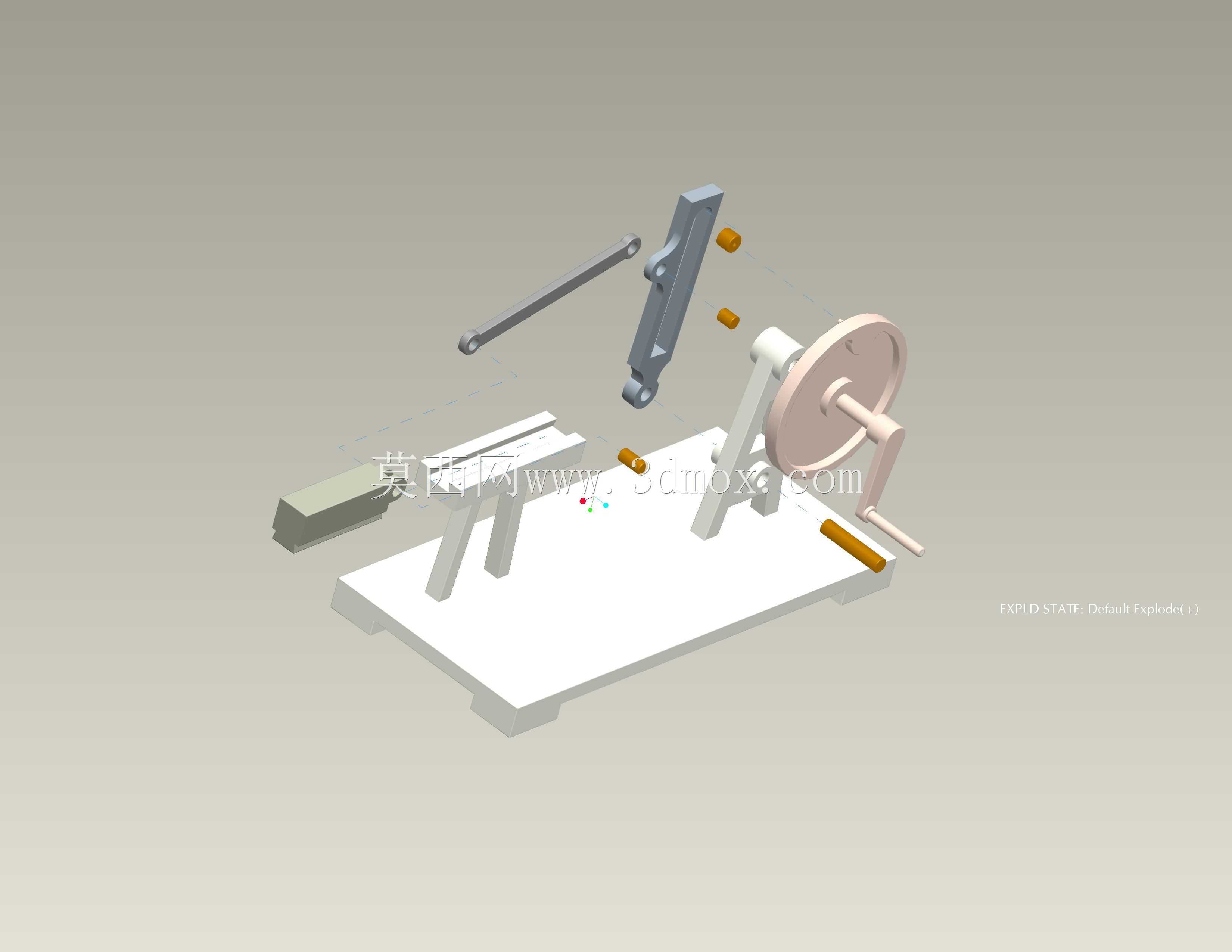

　　从实际功能来看，这套机构通过双偏心轮搭配连杆组件，将旋转动力转化为滑台的水平往复直线运动，两侧的大直径辊轮一方面承担连杆传动的曲柄作用，另一方面在运动过程中通过与摆臂的配合，抵消滑台运动的侧向间隙，保证滑台沿着导轨方向做无偏摆的直线运动。滑台上方的安装位可以根据实际工况加装推块、治具固定座或者吸盘支架，不需要额外加装直线导向的辅助结构，整套机构的动力输入只需要单台减速电机连接其中一个辊轮的转轴即可，两个辊轮之间通过摆臂实现运动同步，不需要额外加装同步带或者齿轮传动副，结构集成度很高。

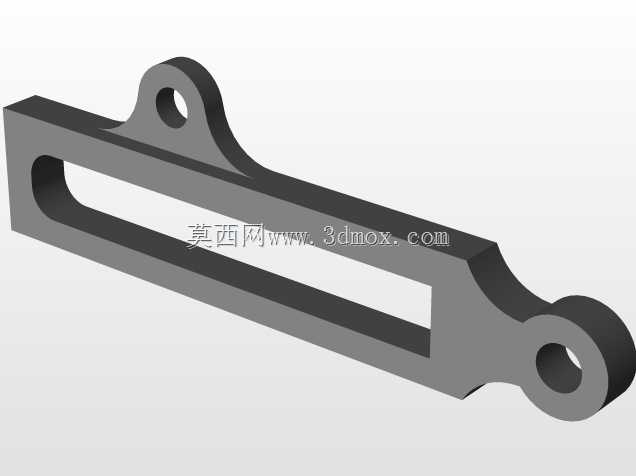

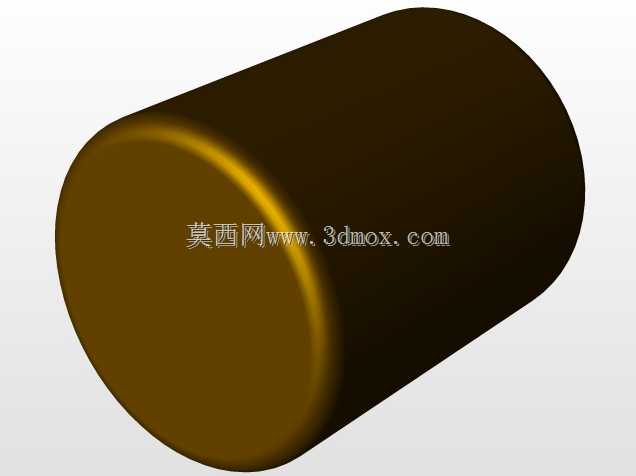

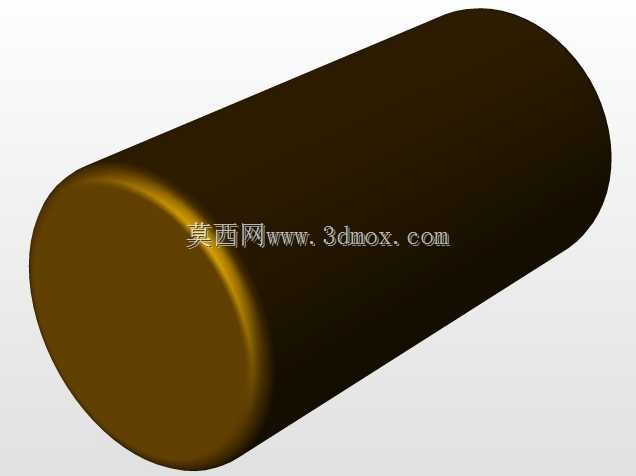

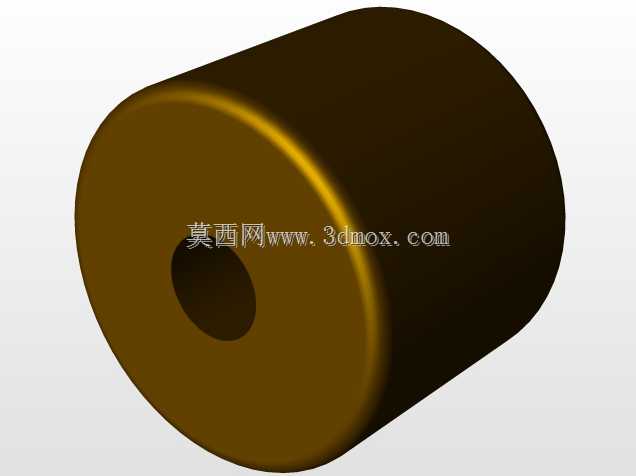

　　设计思路上，这套机构优先考虑了运动平稳性与加工装配的便捷性，底座采用一体化平板式安装基座，所有支撑立柱都直接固定在基座平面上，安装时只需要保证基座的平面度公差在0.1mm/m以内，就可以保证整套机构的运动顺畅度，不需要复杂的配装调整。两个大直径辊轮的偏心距决定了滑台的往复行程，设计时可以根据实际需要的推送距离调整偏心销的安装位置，不需要更换核心传动零件，适配不同行程的使用需求。摆臂与辊轮、滑台的连接位置都采用了销轴加轴套的铰接结构，轴套选用自润滑铜套材质，日常维护只需要定期加注润滑脂即可，不需要频繁更换易损件，适合长时间连续运行的生产工况。

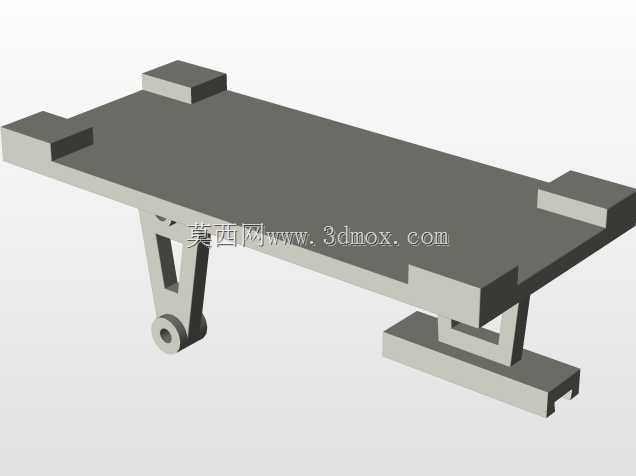

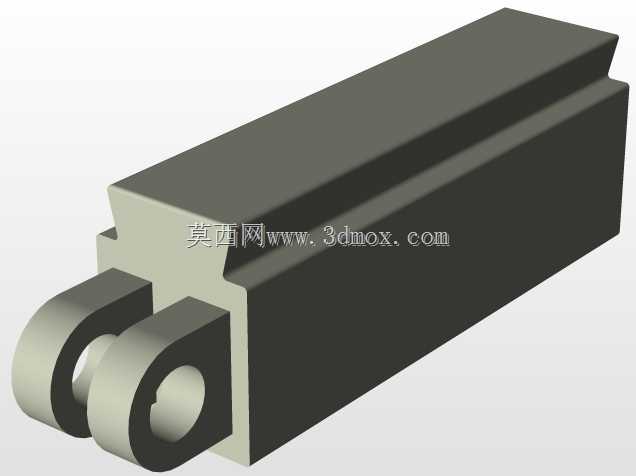

　　从安装边界与外形尺寸来看，整套机构的基座采用矩形平板结构，底部预留了标准的螺栓安装孔位，可以直接固定在生产线的型材机架或者工作台面上，不需要额外制作过渡安装板。滑台的运动方向与基座长边平行，两侧支撑立柱的高度一致，保证摆臂运动时不会出现卡滞，整体结构的垂直高度不会超过辊轮直径的1.2倍，横向宽度以两个辊轮的中心距为基准，预留出摆臂运动的安全间隙即可，安装时需要注意在滑台的两个运动极限位置预留不小于20mm的安全余量，避免机构运动到死点位置时出现硬碰撞。导轨部分采用嵌入式的平直导轨，与滑台下方的滑槽配合，配合间隙控制在0.05-0.1mm之间，既可以保证滑动顺畅，又不会出现运动过程中的晃动，保证推送工件时的位置精度。

　　在实际选型适配时，这套机构的负载能力主要取决于辊轮转轴的直径以及连杆销轴的抗剪切强度，针对10kg以内的工件推送需求，采用45号钢制作核心传动零件即可满足强度要求，如果需要推送更重的工件，可以适当加大辊轮直径与销轴直径，同时提升基座的结构刚性，避免运动过程中出现基座变形影响运动精度。整套机构的运动速度可以通过搭配的减速电机转速进行调整，最高往复频次可以达到每分钟60次，完全适配大多数轻工生产线的节拍要求，不会出现运动惯性过大导致的工件移位问题。
