锅炉供水用角式法兰止回阀结构设计

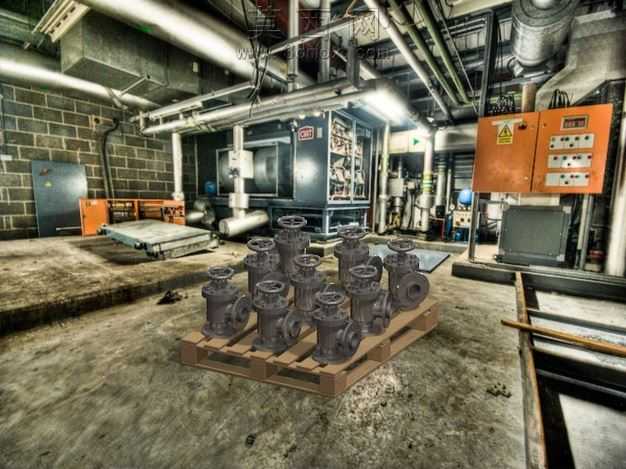

本模型为锅炉供水场景专用的角式法兰止回阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循阀门类产品的通用设计规范，对各部件的装配公差、配合间隙做了符合工业实际的参数设定。模型整体采用角式通流结构，介质流通路径呈90度转向，适配锅炉侧部与进料管路的垂直连接需求，可有效减少管路布置的空间占用。外观渲染上，阀体主体采用哑光黑色铸铁材质表现，还原工业阀门常用的铸件涂装质感；顶部阀盖、连接螺栓采用银灰色金属材质，区分不同部件的加工工艺与材质属性；顶部操作手轮采用棕褐色胶木材质，还原手轮的防滑握持质感，各材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业产品的视觉表现。结构设计上，底部采用圆形法兰连接结构，均布螺栓孔用于与锅炉供水端的法兰对接，侧部同样采用带螺栓孔的法兰结构，用于连接进料管路，法兰密封面的凸台结构、螺栓孔的位置度均符合通用法兰连接标准；阀盖与阀体之间通过多组六角螺栓紧固，建模时还原了螺栓的六角头、螺纹段细节，阀盖与阀体的密封面预留了密封垫片的安装空间；顶部手轮通过阀杆与内部启闭件连接，手轮的轮辐、中心轮毂结构均做了精细化建模，还原手轮的操作受力结构。设计思路围绕锅炉供水的水位保持需求展开，该止回阀的内部流道做了平滑过渡处理，可减少供水过程的流阻损失，内部启闭结构可在供水停止时自动截断通路，避免锅炉内的水反向回流至进料管路，保障锅炉水位稳定，同时防止管路介质倒流引发的设备故障。建模过程中对所有活动部件的运动行程做了参数化约束，可直观模拟手轮转动带动阀杆升降、启闭件开合的动作过程，各部件的装配关系清晰，无干涉问题，可直接用于产品结构验证、教学演示或工装设计参考。
