手持简易操控终端外观结构设计

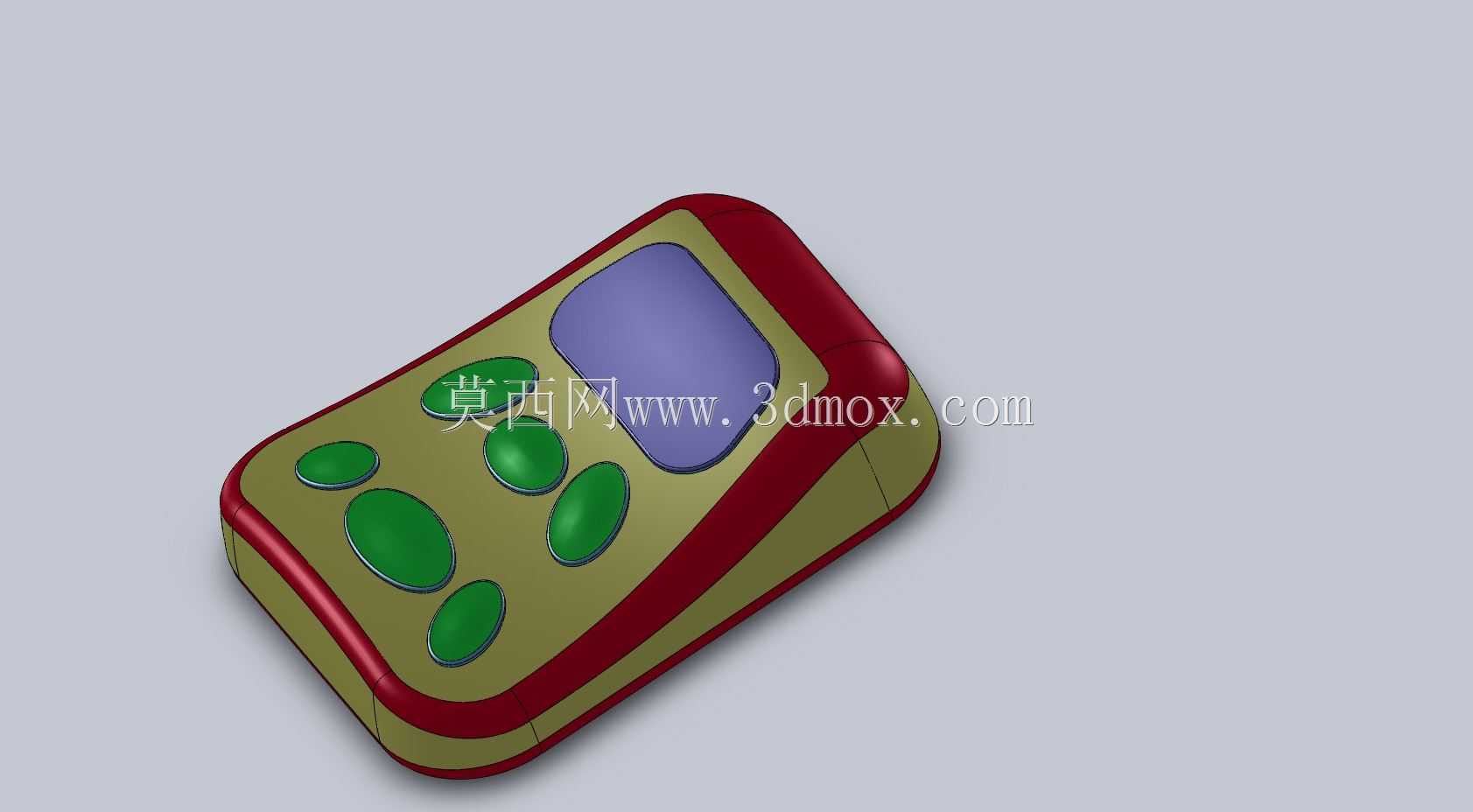

　　这款手持操控终端的结构设计，最初是面向小型工业设备的近距离操控场景做的适配，常见的应用场景覆盖小型流水线工位手动调试、便携检测设备参数调节、小型农用机具作业参数调整这类需要操作人员近距离持握操作的工况，不需要复杂的远距离信号传输模块，所有操控逻辑都集中在手持端的按键与显示区域，操作人员单手握持即可完成全部参数调整与功能触发操作。从实际使用的角度出发，壳体的曲面弧度完全贴合成年人手掌自然弯曲的形态，边缘做了大圆角过渡处理，长时间持握不会硌手，壳体的分模线设置在侧立面的中部分界位置，上下壳体采用卡扣加螺丝的组合固定方式，既保证装配后的结构强度，也方便后期内部元器件的检修更换，壳体壁厚按照常规手持电子设备的通用标准设置，

　　预留了足够的内部空间容纳按键电路板、小型显示模组、供电电池以及信号传输排线，不会出现内部元器件挤压干涉的问题。按键区域的布局完全按照操作人员的拇指活动范围设置，五个功能按键采用椭圆形凸起设计，按键表面做了细微的防滑纹理处理，操作人员盲操作时也能通过触感区分不同按键的位置，不会出现误触的情况，按键的触发行程按照常规工业操控按键的参数设置，触发反馈清晰，按压力度适配大多数人的操作习惯，不会出现按动费力或者误触发的问题。上方的显示区域采用下沉式安装设计，显示面板周围的壳体做了一圈凸起的防护边，即使手持终端不慎掉落，防护边会先接触接触面，避免显示面板直接磕碰碎裂，显示区域的倾斜角度也做了专门优化，操作人员正常持握时视线刚好垂直于显示面板，

　　不需要刻意调整手腕角度就能清晰读取面板上的参数信息。壳体外部的配色分层设计不只是为了外观区分，酒红色的边缘防护层采用软胶材质二次注塑成型，既可以提升手持时的摩擦力，避免设备从手中滑落，也能在设备掉落时起到缓冲减震的作用，保护内部的电路板与显示模组不受冲击损坏，橄榄绿色的主体壳体采用硬质工程塑料材质，保证整体结构的刚性，不会因为持握力度过大出现壳体变形挤压内部元器件的问题。从安装边界的角度考虑，这款手持终端的整体尺寸控制在成年人单手握持的舒适范围内，长度不超过150毫米，宽度不超过80毫米，厚度不超过35毫米，整体重量控制在200克以内，长时间持握操作也不会出现手部酸胀的问题，底部预留了挂绳安装孔，可以搭配腕带使用，

　　进一步降低设备掉落的风险，侧立面没有多余的凸起结构，方便操作人员将设备放入工装口袋随身携带，不会出现勾挂衣物的问题。内部的结构布局做了专门的配重优化，电池放置在靠近手掌根部的位置，让设备的重心落在手掌中心位置，持握时不会出现头重脚轻的情况，按键电路板与显示模组通过定位柱直接固定在上壳体上，装配时不需要额外调整位置，按键与电路板上的触发触点对位精度可以得到保证，不会出现按键卡顿或者触发失灵的问题。考虑到工业场景的使用环境，壳体的拼接位置预留了密封胶条的安装槽，装配后可以达到日常防泼溅的等级，能够应对车间内少量冷却液飞溅、户外作业时零星雨滴的场景，不会因为少量液体进入壳体内部导致电路短路，按键与壳体之间的缝隙也做了密封处理，避免粉尘进入壳体内部影响按键的触发灵敏度。这款操控终端的设计没有追求多余的复杂功能，所有结构设计都围绕实际操作的便捷性与工况下的耐用性展开，去掉了所有非必要的装饰性结构，在保证结构强度与使用体验的前提下尽可能压缩生产成本，适合批量配套在各类小型工业设备、便携作业机具上作为操控部件使用，不需要额外做复杂的结构修改就能直接适配多数小型设备的操控需求，内部的空间预留也支持后续根据不同的设备需求调整按键功能与显示内容，不需要重新开模制作壳体，能够有效降低配套厂商的开发成本与生产周期。
