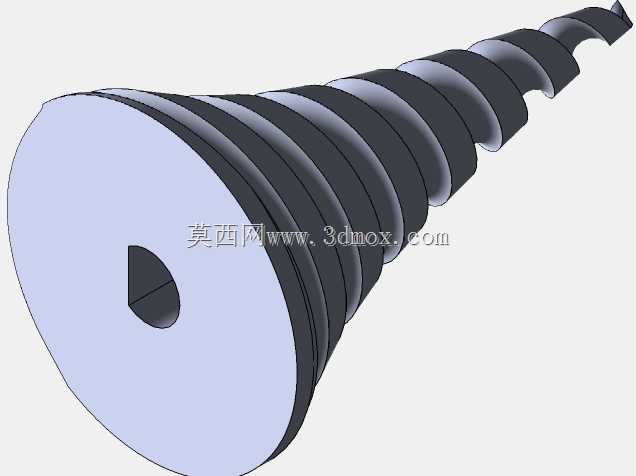

沉头三角槽锥形自攻紧固螺件

　　抗拔脱能力比同规格普通自攻螺钉高40%左右。在骨科创伤固定场景里，这类锥形螺件常被用于皮质骨固定，三角驱动槽的受力比十字槽更均匀，拧紧时不容易出现槽口打滑的问题，沉头设计能让螺钉头部完全埋入骨板的沉孔内，不会突出表面摩擦软组织，锥形杆部在攻入骨质时能形成逐步加压的效果，让骨折断面紧密贴合，避免固定后出现断端移位。做结构设计时，这款螺件的安装边界需要重点关注，首先是沉头孔的加工尺寸，头部锥角通常设计为90度，沉孔的大径要比螺钉头部大径大0.1-0.2mm，沉孔深度要和头部厚度匹配，保证安装后头部和工件表面齐平，不能有突出或者凹陷过深的情况，凹陷过深会导致驱动工具无法完全卡入槽口，拧紧时容易磨坏槽口。其次是预制底孔的尺寸，这类锥形沉头带三角驱动槽的紧固螺件，在薄板连接、塑材装配、骨科植入物固定、装饰件安装场景里都有极高的使用频次，日常做结构设计时，很多新手容易把它和普通自攻螺钉混淆，实际两者的受力逻辑、安装边界、适用基材差异非常大。先从实际使用场景说，在薄金属钣金拼接工位，普通圆柱自攻螺钉攻入后容易因为螺牙咬合长度不足出现滑牙，尤其是0.5-1.2mm厚度的冷轧钢板，普通螺钉的牙距偏大，攻入后板材螺纹牙的啮合圈数往往不足2圈，受振动后很容易松脱，而这款锥形螺件的杆部从头部往尖端逐步收窄，螺牙的大径也随锥度同步递减，攻入过程中每一圈螺牙都能逐步在基材上挤压出适配的螺纹，不需要预先攻丝，在薄板上能实现3圈以上的有效咬合，

　　针对不同基材底孔直径有明确的适配范围，比如在ABS塑料件上使用，底孔直径要比螺件小径大0.1mm，攻入时螺牙能充分挤压塑材形成紧密咬合，不会因为底孔太小导致塑件开裂；在铝合金薄板上使用，底孔直径要比螺件小径大0.05mm，保证螺牙有足够的咬入深度，同时不会因为挤压量太大导致板材变形。从设计思路上看，三角驱动槽的选型是经过多轮验证的，相比十字槽、一字槽，三角槽的驱动接触面是三个对称的平面，拧紧时扭矩传递更均匀，不会出现一字槽容易偏斜、十字槽容易滑牙的问题，而且三角槽的槽深比同规格十字槽浅，对于沉头螺钉来说，不会因为槽深过大导致头部强度不足，在拧紧扭矩达到额定值时，不会出现头部断裂的情况。螺牙的设计也有讲究，

　　这款螺件的螺牙牙型角采用30度的小牙型角，相比普通自攻螺钉45度的牙型角，攻入时的阻力更小，对基材的挤压破坏更小，牙尖的锋利度控制在合理范围，既能快速攻入基材，又不会因为太尖导致螺牙容易崩损。杆部的锥度通常设计为1:20，这个锥度下，螺件攻入过程中径向的膨胀量均匀，不会出现攻入到后半段阻力突然增大的情况，在自动化装配线上使用时，能保证电批的扭矩稳定，不会因为扭矩波动导致锁付不良。另外在装饰件安装场景，比如铝合金门窗的型材拼接、集成吊顶的龙骨固定，这款螺件的沉头设计能保证安装后表面平整，不会有突出的螺钉头影响外观，锥形杆部的自攻特性不需要预先在型材上攻丝，能大幅提升装配效率，尤其是在现场安装作业时，不需要携带攻丝工具，

　　只需要电批就能完成固定，降低了现场施工的工具要求。做三维建模时，要重点还原几个关键特征，首先是头部的三角驱动槽，槽的三个边要和头部中心对称，槽的深度要和实际规格匹配，不能出现槽位偏斜的情况，否则后续生成的工程图会导致加工出来的螺钉和驱动工具不匹配。其次是杆部的锥度和螺牙的螺旋线，螺牙的大径、中径、小径要随锥度线性变化，不能出现螺牙大小不一致的情况，否则会影响实际啮合效果。还有头部和杆部的过渡圆角，这个位置是应力集中区，圆角半径通常设计为0.2-0.5mm，根据螺钉的规格大小调整，避免拧紧时在过渡位置出现断裂。在选型时还要注意，这款螺件的长度是从头部顶面到尖端的总长度，设计安装空间时，要预留出螺件尖端穿出基材的长度，通常穿出长度控制在2-3个螺距，保证最前端的螺牙也能有效咬合，不能让尖端顶到其他内部零件，尤其是在有电气元件的设备里，螺件尖端如果顶破导线绝缘层会引发短路故障。在有防松要求的场景，还可以配合对应的防松垫圈使用，但因为这款螺件本身的锥形设计在拧紧后会有轴向的预紧力，普通振动场景下不需要额外加防松结构就能满足防松要求，只有在高频振动的设备上，比如轨道交通内饰件、户外振动设备的外壳固定，才需要在螺纹上涂覆防松胶或者加防松垫圈。
