按压式笔具伸缩锁定机械结构设计

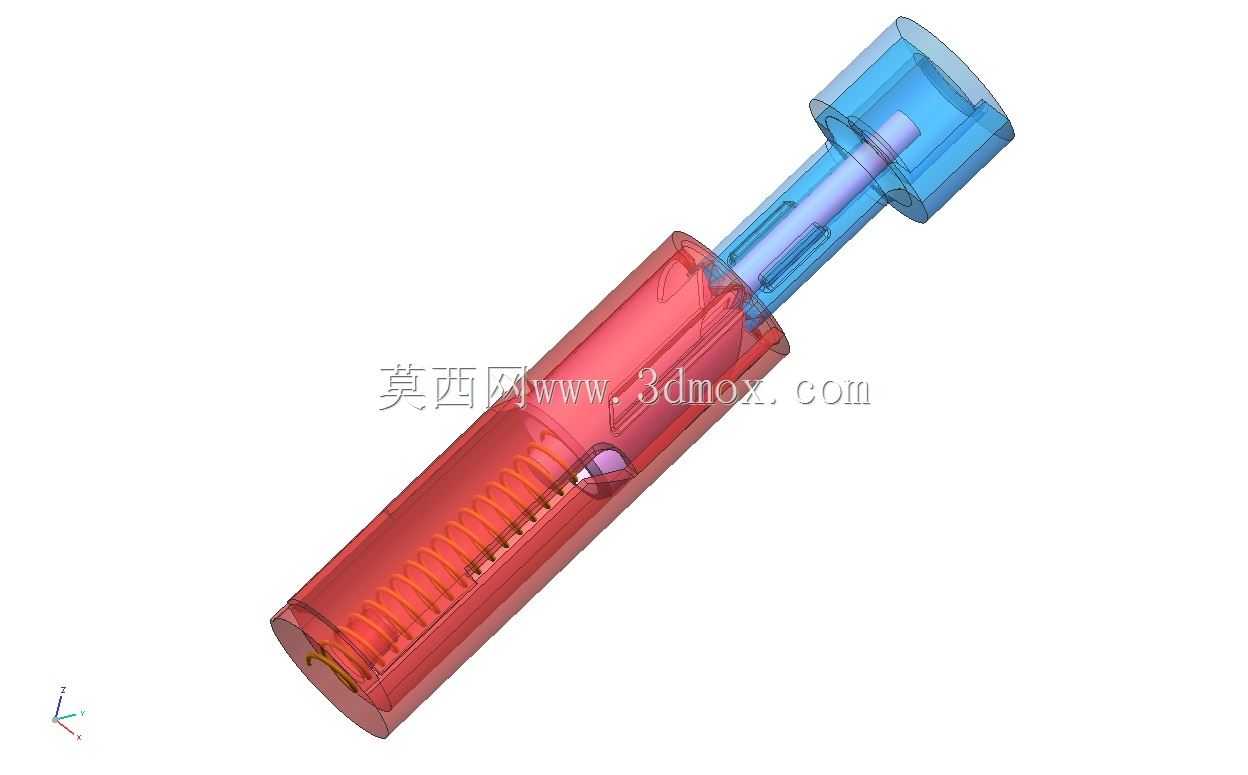

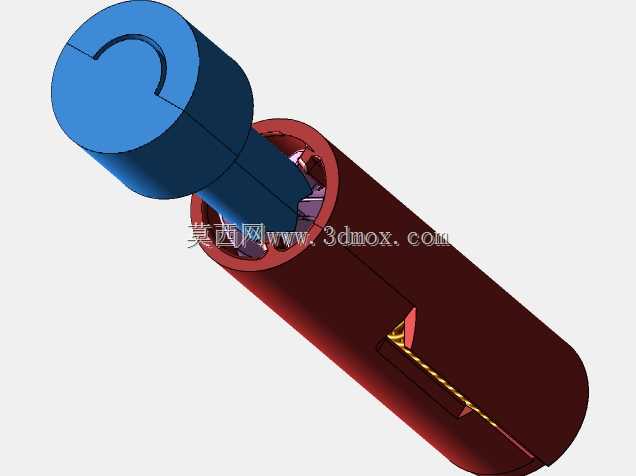

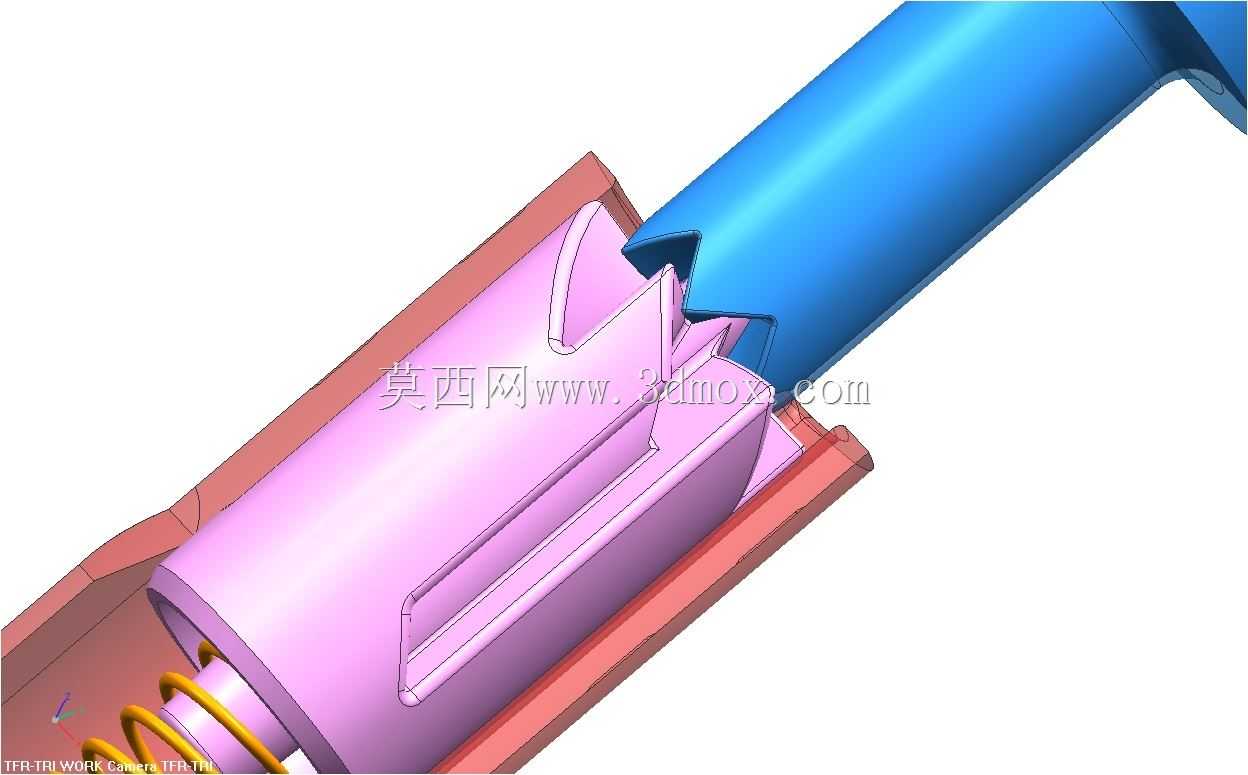

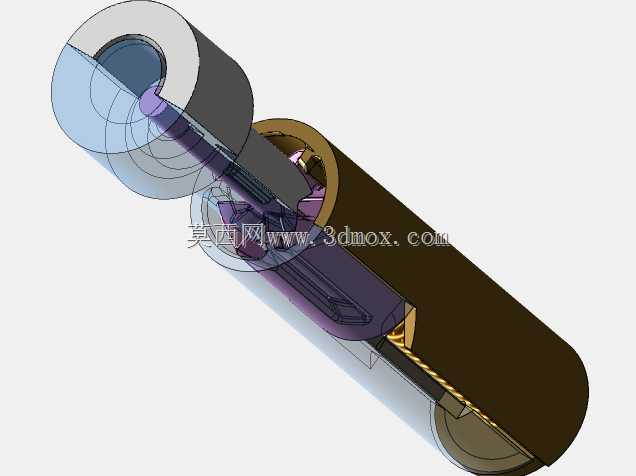

　　此时滑动锁块侧方的弹性卡爪会顺着内筒内壁的导向斜面滑入第一级让位槽，当按压力达到设计行程终点后松开，弹簧的复位弹力会推动滑动锁块反向回退，此时卡爪会在斜面引导下卡入内筒上的锁止卡槽，完成笔芯的伸出锁止状态，此时笔芯前端伸出笔壳达到书写位置，锁止面的接触角度经过反复校核，确保在正常书写的轴向受力下不会出现脱锁、回缩的问题。当再次按压笔帽时，滑动锁块再次向前进给，卡爪顺着锁止卡槽的导向斜面滑出，松开后沿内筒的回程导向槽回退至初始位置，弹簧推动整个滑动组件复位，笔芯回缩至笔壳内部，完成一次完整的伸缩循环。设计过程中首先要约束的是各部件的安装边界尺寸，外笔壳的内腔直径通常控制在8-12mm区间，日常接触的按压式书写笔，其核心的笔芯伸缩锁定结构看似小巧，实则包含了紧凑空间内的机械运动逻辑与力的传递设计，这套锁止结构的设计合理性直接决定了笔具按压手感的一致性、锁止状态的可靠性以及长期使用的耐用性，在家用小电器、便携手持设备的伸缩按键、弹出式组件设计中，这类紧凑锁止结构的设计逻辑同样具备极高的参考价值。从结构组成来看，这套锁止机构主要包含三个核心运动部件：带导向滑槽与锁止卡槽的内筒、带弹性卡爪的滑动锁块、提供复位力的圆柱螺旋压缩弹簧，以及作为固定支撑的外笔壳腔体。滑动锁块与笔芯端部直接联动，当使用者按压笔帽时，按压力传递至滑动锁块，压缩弹簧沿内筒的轴向导向槽做直线进给运动，

　　整套锁止机构的轴向总长度在收缩状态下不超过25mm，伸出状态下的轴向行程控制在4-6mm，匹配常规中性笔、圆珠笔的笔芯伸出长度需求，所有运动部件的径向配合间隙控制在0.05-0.1mm之间，既避免间隙过大导致的按压晃动、卡滞问题，也不会因为间隙过小导致注塑件成型后出现装配干涉。弹性卡爪的厚度设计在0.8-1.2mm，采用悬臂梁结构，卡爪的倾斜导向面角度设置为15°-20°，这个角度区间既能保证按压过程中卡爪的滑动顺畅，不会出现卡爪卡死在导向槽内的问题，也能保证锁止状态下卡爪与卡槽的接触力足够，不会因为日常书写的震动出现自动解锁的情况。复位弹簧的选型需要匹配整套运动部件的摩擦阻力，弹簧的线径通常取0.3-0.4mm，

　　中径匹配内筒的内腔尺寸，自由长度比收缩状态下的安装空间长3-5mm，预压量设置为2mm左右，保证初始状态下滑动组件不会出现轴向窜动，按压过程的力度反馈保持在15-20N，符合大众日常使用的按压手感习惯。这类结构的应用场景并不局限于书写笔，在很多手持小型家电的弹出式接口保护盖、便携设备的按键锁止结构、小型收纳盒的按压弹出卡扣设计中，都可以复用这套运动逻辑，只需要根据实际的安装空间调整行程参数、弹簧刚度以及卡爪的锁止角度即可。设计时需要重点关注几个容易出现失效的位置：首先是卡爪的根部应力集中问题，悬臂梁根部需要做R0.3以上的圆角过渡，避免长期反复按压后出现塑料疲劳断裂；其次是内筒导向槽的轨迹设计，进给槽与回程槽的衔接处需要做平滑过渡，

　　不能出现尖锐的拐点，否则会导致按压过程中卡爪卡顿，出现按下去弹不出来或者锁不上的问题；另外所有运动接触面的拔模角度需要控制在1°-1.5°，保证注塑成型后零件的表面粗糙度满足滑动需求，不需要额外添加润滑脂就能实现顺畅运动，避免长期使用后润滑脂干涸导致的操作手感变差。在实际的结构验证阶段，需要针对这套机构做至少10000次的按压循环测试，检查卡爪的磨损量、弹簧的弹力衰减率以及锁止状态的可靠性，确保在-10℃到60℃的常规使用温度区间内，塑料件的形变不会导致机构卡滞，弹簧的弹力变化在允许范围内。很多同类结构在设计时容易忽略导向槽的深度尺寸，槽深过浅会导致卡爪容易脱出，槽深过深则会削弱内筒的结构强度，容易出现内筒开裂的问题，通常槽深设置为卡爪厚度的1/2左右最为合适，既能保证卡爪的导向稳定性，也能保证内筒的壁厚满足结构强度要求。
