电吉他指板纤维板结构三维设计

　　在弦乐器尤其是电吉他的生产制造环节，指板作为直接影响演奏手感与音准稳定性的核心部件，其基材选用与结构设计一直是乐器制造领域结构工程师重点打磨的内容。本次设计的纤维板指板，是针对量产型电吉他的装配需求开发的专用配件，区别于传统玫瑰木、乌木等实木指板，高密度纤维板基材具备更稳定的物理性能，不会因为环境温湿度变化出现明显的形变、开裂问题，尤其适合面向不同气候区域销售的量产乐器使用，能大幅降低售后返修的概率。

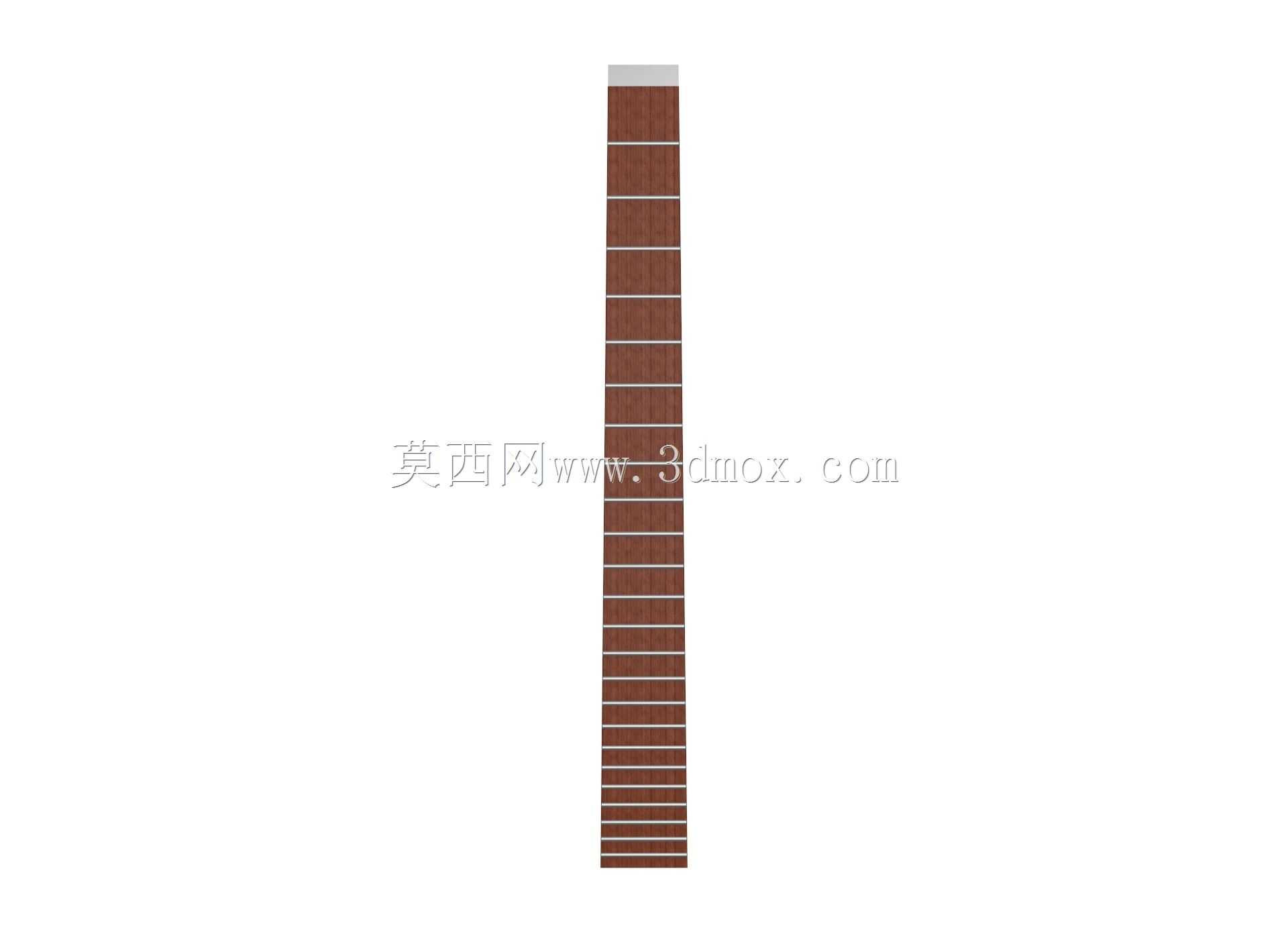

　　从实际应用场景来看，这类纤维板指板主要适配固定琴桥与单摇系统的量产电吉他，安装边界完全匹配标准ST型、Tele型琴颈的安装槽位，指板总长度控制在420mm左右，上弦枕位置宽度42mm，下琴身连接端宽度56mm，整体厚度8mm，安装时通过专用粘接剂与枫木琴颈基材压合固定，压合过程中需要保证指板弧度与琴颈预设的12英寸指板弧度完全贴合，避免出现粘接缝隙导致的音品安装高低差问题。指板表面预先设计了24个品丝安装槽，槽宽统一为0.6mm，槽深2.2mm，完全适配标准规格的白铜品丝压装需求，品丝位置严格按照十二平均律的音程关系计算定位，每一个品丝槽的位置公差控制在0.02mm以内，保证压装品丝后每一品的音准偏差控制在人耳可识别的误差范围之外。

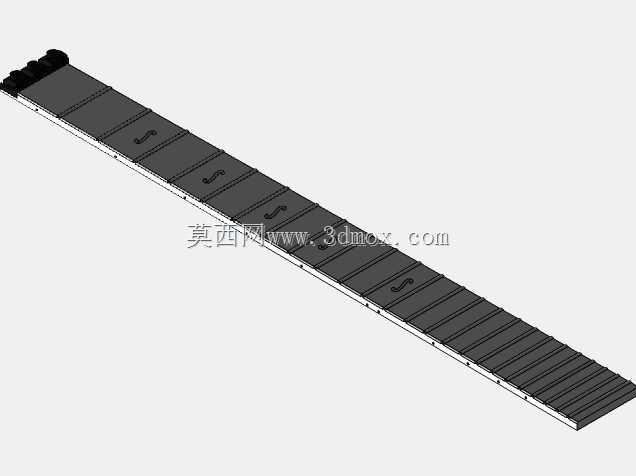

　　设计过程中首先考虑的是纤维板基材的密度选型，最终选用密度880kg/m³的高密度纤维板，这类板材的表面硬度足够支撑品丝的长期压装固定，不会因为长期按弦出现品丝槽塌陷的问题，同时板材的横向纹理均匀，切割加工过程中不会出现崩边、毛刺问题，适合CNC批量加工成型。指板的正面弧度采用行业通用的12英寸曲率半径，这个弧度既兼顾了和弦演奏时的手感舒适度，也能满足速弹演奏时的低弦距需求，不会出现大弧度指板常见的高把位弦距过高问题。指板上端预留了3mm深度的上弦枕安装槽，槽位宽度与指板上端宽度一致，安装时可以直接卡入标准规格的牛骨或人造骨质弦枕，不需要额外修磨匹配。指板表面的品记位置采用嵌入式设计预留槽位，可以根据不同的产品定位安装珍珠母贝、亚克力或者实木材质的品记标识，不需要额外修改主体结构。

　　从装配适配性来看，这款纤维板指板的背面完全为平面设计，粘接面的平面度公差控制在0.01mm以内，和琴颈粘接面配合时不需要额外的刮研处理，涂胶后通过工装夹具保压2小时即可达到粘接强度要求，能大幅提升量产装配的效率。指板两侧的边缘做了R1.5的圆弧倒角，倒角位置和琴颈的边缘弧度平滑过渡，演奏时手掌握持琴颈不会出现硌手的问题，这个倒角尺寸是经过多轮手板测试后确定的，既不会因为倒角过大导致指板有效按弦宽度不足，也不会因为倒角过小出现边缘锋利割手的问题。品丝槽的设计采用了通槽结构，品丝压装后两端可以直接伸出指板侧面，后续通过修边、倒角工艺处理即可完成品丝的端部加工，相比不通槽的设计，压装品丝时不需要精准对齐品丝长度，能降低装配环节的操作难度。

　　在实际生产环节，这款纤维板指板可以直接通过CNC加工中心一次性完成外形切割、弧度铣削、品丝槽加工、倒角处理全工序，加工过程中不需要多次装夹，单件加工时间可以控制在8分钟以内，相比实木指板需要的干燥、开料、粗铣、精磨等多道前置工序，生产周期缩短60%以上，同时材料成本仅为进口玫瑰木指板的15%左右，非常适合入门级与进阶级量产电吉他使用。从长期使用的角度来看，纤维板材质的指板不需要定期上油保养，不会因为手汗侵蚀出现木材变色、发霉的问题，对于日常保养习惯不好的新手用户非常友好，长期使用后的磨损量也远低于常规实木指板，正常使用情况下10年内不需要更换品丝或者打磨指板。设计时还特意考虑了不同琴弦规格的适配性，指板的品丝间距预留了足够的余量，不管是安装009规格的细琴弦还是011规格的粗琴弦，都不会出现琴弦打品、蹭品的问题，用户可以根据自己的演奏风格自行更换琴弦规格，不需要对指板做额外的调整。
