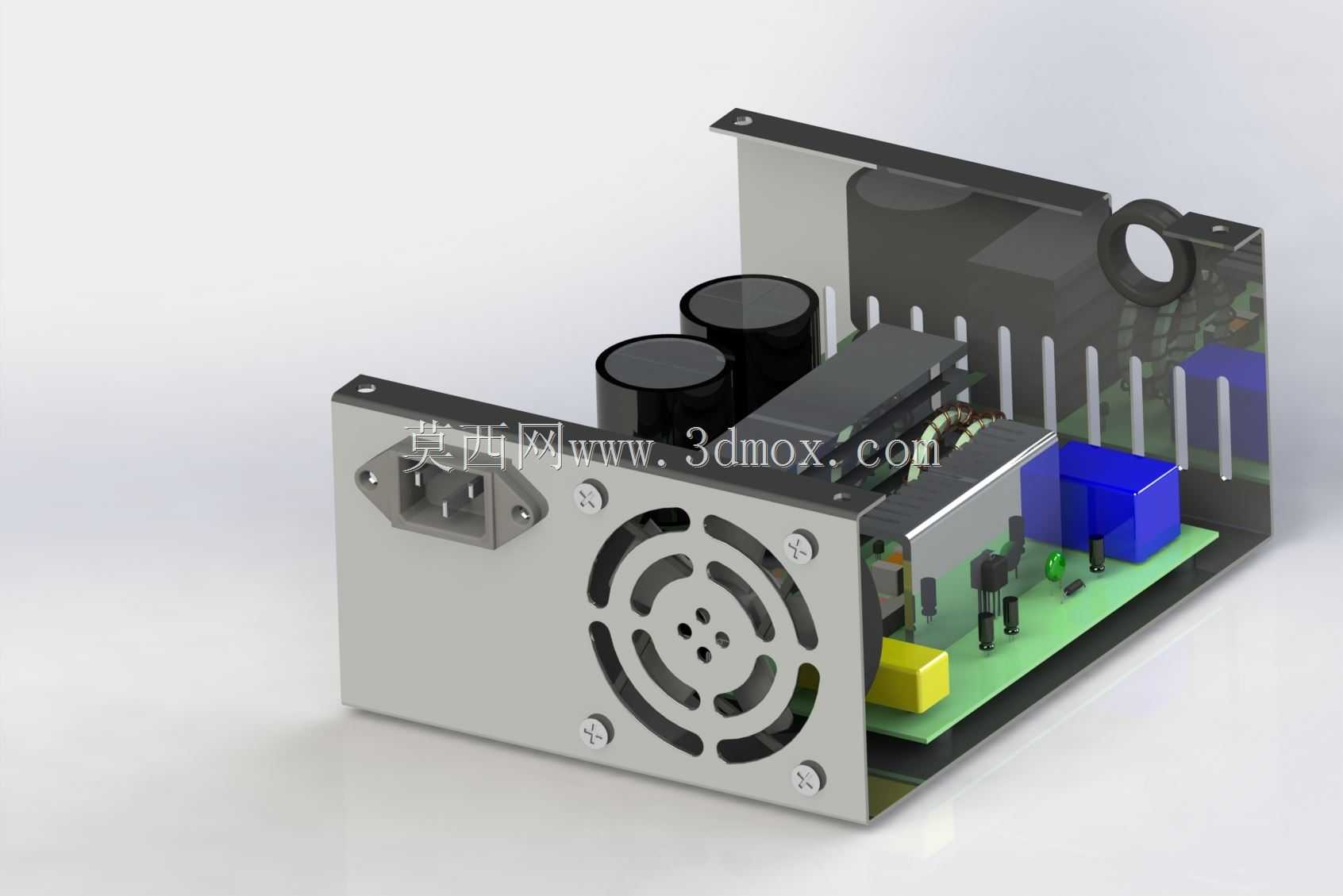

台式机ATX结构开关电源内部结构展示

　　日常桌面级台式计算机的供电核心部件，承担着将市电交流高压转换为计算机主板、硬盘、显卡、散热模组等各部件所需低压直流电的核心作用，是整套计算机系统稳定运行的基础供电单元。从结构设计来看，该电源采用标准ATX电源的钣金折弯壳体作为承载主体，壳体采用镀锌钢板冲压折弯成型，兼顾电磁屏蔽性能与结构强度，壳体一侧预留标准品字市电输入接口，对应另一侧预留多组供电输出线束的出线空位，壳体侧面开设阵列式通风孔搭配轴流散热风扇安装位，形成贯穿壳体内部的风冷散热通道，满足内部功率器件长时间工作的散热需求。内部电路布局遵循强弱电分离的布线原则，市电输入侧的EMI滤波电路、整流桥、高压滤波电容布置在靠近输入接口的区域，

　　大体积高压电解电容采用立式安装固定在PCB上，预留足够的电气安全间隙避免高压爬电；低压侧的DC-DC变换电路、输出滤波电容、稳压控制元件布置在靠近出线端的区域，功率开关管、整流二极管等发热器件通过绝缘导热垫贴合壳体辅助散热，降低风扇高转速运行的时长，减少整机工作噪音。设计过程中优先考虑钣金壳体的折弯工艺可行性，所有折弯边预留合理的折弯半径，壳体拼接处采用自攻螺丝固定的连接方式，无需额外焊接工序，降低量产加工的工艺成本；风扇安装位采用翻边冲孔结构，既提升安装位的结构强度，也避免锐边割伤安装人员或损坏风扇线材。安装边界完全遵循标准ATX电源的安装尺寸规范，壳体长宽高尺寸适配标准台式机机箱的电源安装仓，安装孔位与机箱预留固定孔完全对应，

　　无需额外修改机箱结构即可完成装配，适配绝大多数市售台式机机箱的安装需求。从应用场景来看，这类电源不仅可用于常规家用台式计算机，也可适配小型工控机、桌面式服务器、嵌入式计算设备的供电需求，只要设备供电功率在该电源的额定输出范围内，且安装空间满足尺寸要求，即可通过调整输出线束接口实现适配。内部的轴流风扇采用可拆卸式固定结构，后期维护时可直接拆下风扇清理积灰，无需拆解整个电源壳体，降低日常维护的操作难度；PCB板与壳体之间采用塑料绝缘柱支撑固定，避免PCB背面焊点与金属壳体接触造成短路风险，提升产品使用的安全冗余。电路元件的布置充分考虑了生产装配的便利性，所有插件元件的排布方向统一，适配波峰焊的生产工艺要求，减少人工补焊的工序，提升批量生产的装配效率；高压区域与低压区域之间预留明确的隔离带，满足安规设计的电气间隙要求，避免高压串入低压侧造成后端设备损坏。
