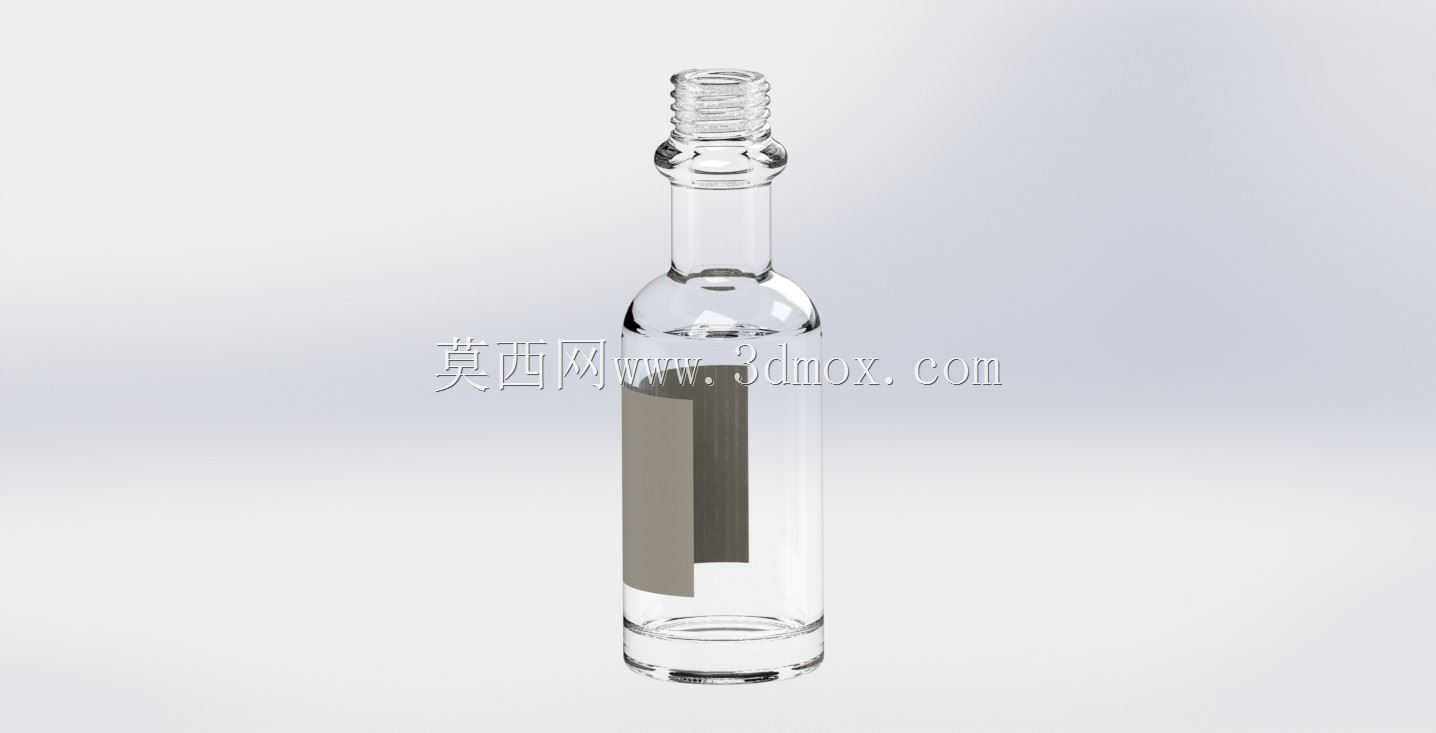

透明螺纹口食用油分装玻璃瓶结构

　　日常粮油分装场景中，这类窄口透明玻璃瓶的使用占比不低，尤其是小容量规格的油品，用这类容器封装既能直观看到内容物状态，也能借助玻璃材质的化学稳定性，避免油脂长期接触包装出现析出异味的问题。做这个结构建模的时候，最先要敲定的是瓶口螺纹段的参数，毕竟要适配市面通用的旋封塑料盖，螺纹的牙距、牙高、收尾位置都得和标准瓶盖的啮合尺寸对齐，不然会出现旋合过紧滑牙或者密封不严漏液的问题，瓶口最上端的密封面要做0.3mm左右的平整凸圈，和瓶盖内的密封垫压合之后才能阻断空气进入，延缓油脂氧化变质。瓶身部分采用直筒圆截面设计，不是随便选的造型，一方面圆形截面在吹制成型的时候料胚拉伸更均匀，瓶壁厚度差能控制在±0.2mm以内，

　　不会出现局部过薄容易磕碰碎裂的问题，另一方面圆形瓶身在自动化灌装线上的走料稳定性更好，和星轮导板的贴合度高，不会像异形瓶那样容易卡瓶停机，灌装、旋盖、贴标工序的适配性都更强。瓶肩位置做了平缓的圆弧过渡，没有做尖锐的折角，一来是玻璃熔体在模具内成型的时候，锐角位置容易出现料流填充不足导致的冷隔缺陷，二来日常使用的时候倾倒油品，圆弧过渡的瓶肩能让油液顺着瓶壁流出，不会出现断流之后油液顺着瓶身外壁流淌弄脏标签的问题。瓶底部分做了内凹的底窝，周边的支撑环要高出底平面0.8mm，这样瓶子放置在平面上的时候，不会因为底平面轻微的成型翘曲出现放不稳晃荡的问题，同时内凹结构也能提升瓶底的结构强度，灌装之后堆叠码放的时候，瓶底能承受上层瓶体的重量，

　　不会出现底鼓变形的情况。建模的时候要注意瓶身内壁和外壁的同轴度，整体壁厚控制在2.2mm左右，瓶口螺纹段的壁厚要稍微加厚到2.8mm，因为旋盖的时候瓶口会承受径向的挤压力，壁厚不足容易出现瓶口崩裂的问题。瓶身靠近瓶口的位置做了一圈凸起的挡圈，这个结构是给自动化线上的卡瓶板用的，灌装和旋盖的时候卡板卡在挡圈下方，能把瓶子稳稳固定在工位上，不会出现旋盖的时候瓶子跟转的问题。另外瓶身的透明度相关的结构细节也要考虑，外表面要做光滑无模纹的面处理，避免光线折射出现光影畸变，影响内容物的展示效果，内壁也要做光滑处理，不然残留的油液会挂在壁上，用户使用到后期的时候瓶壁挂油看起来不整洁。这类瓶子的整体高度和直径比例控制在3.2:1左右，

　　重心在瓶身总高度1/3偏下的位置，就算不小心碰到，也不容易翻倒，日常手持握持的时候，直筒瓶身和手掌的贴合面积大，抓握的摩擦力足够，倾倒的时候手腕发力也更顺手。做结构校验的时候，还要模拟玻璃成型的拔模角度，瓶身外表面的拔模斜度控制在0.5度就足够，既能顺利从吹制模具里脱出，也不会出现上下直径差过大导致的视觉上粗细不均的问题，螺纹段的拔模角度要顺着螺纹旋向做，避免脱模的时候刮伤螺纹牙型。
