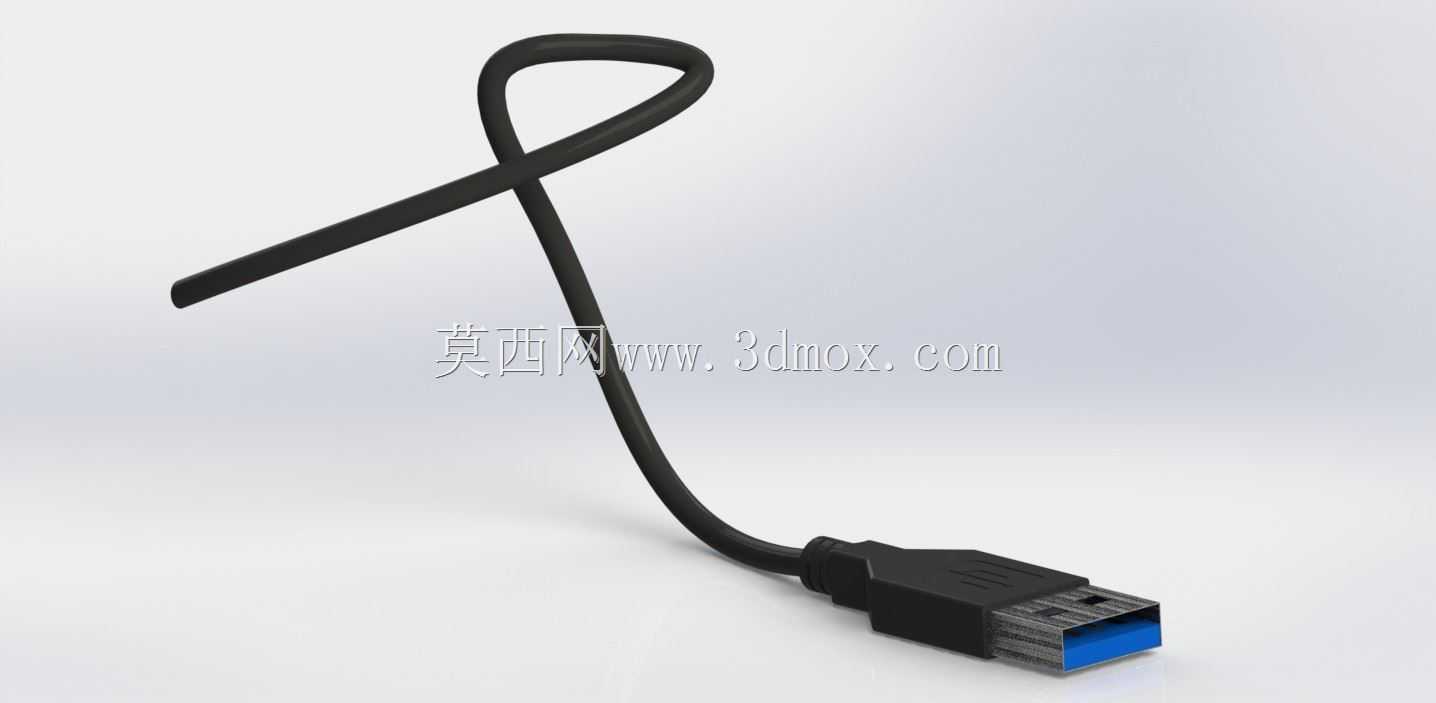

日常做消费电子周边结构设计时,USB3.0规格的传输线缆是绕不开的常用组件,不管是外置存储扩展、外设数据交互还是工业设备调试端口,这类接口的线缆都承担着高速信号传输与供电的双重作用。从实际应用场景来看,这类线缆覆盖了桌面办公外设连接、工业控制设备数据采集、消费电子数据同步等多个场景,不同场景下对线缆的弯折寿命、屏蔽性能、接口插拔力都有差异化要求,建模时需要把这些实际工况的约束融入结构细节里。
先从接口端的结构说起,USB3.0的公头端相比2.0版本增加了5个信号触点,胶芯部分采用蓝色标识做物理区分,建模时要注意触点的排布间距,金属外壳的包裹尺寸要符合通用接口的插拔公差,外壳两侧的弹片结构是保证插拔后连接稳固的关键,弹片的翘起高度、回弹角度都要匹配标准母座的卡槽尺寸,避免出现插接过松脱落或者插接过紧磨损母座的问题。接口尾部的应力释放结构是设计重点,日常使用中线缆靠近接口的位置最容易因为反复弯折出现线芯断裂,所以这个位置的软胶包覆要做渐变的直径过渡,从接口端的硬胶衔接处逐步过渡到线缆的常规外径,软胶的长度要覆盖日常弯折的受力集中区,一般控制在15到20毫米区间,既能保证弯折时的应力分散,又不会因为过长导致接口端过于臃肿影响相邻端口的使用。
线缆部分的建模不能只做简单的圆柱拉伸,实际使用中线缆会有自然的弯曲垂度,就像日常摆放时的自然形态,线径的选择要匹配内部线芯的排布,USB3.0线缆内部包含供电线芯、差分信号对、地线以及屏蔽层,常规线径控制在3.5到4.5毫米之间,外被材质一般采用柔性PVC或者TPE,建模时要体现出外被的哑光质感,同时要注意弯曲处的线径一致性,避免出现弯曲位置变形失真的问题。线缆内部的屏蔽层结构虽然在外观模型中不直接体现,但设计时要预留对应的结构空间,铝箔屏蔽层和编织网层的厚度要计入整体线径,避免实际生产时出现线径超差无法穿入尾套的问题。
从安装边界来看,这类线缆的公头插入母座后的外露长度要控制在合理范围,常规公头金属部分插入深度为12毫米左右,加上外壳和尾套的长度,接口端整体长度不超过35毫米,这样在多端口并排布置的设备上,比如台式机后置IO面板、工业集线器端口,相邻接口之间不会出现互相干涉的情况。如果是带螺孔固定的工业级USB3.0接口,还要预留螺丝固定的耳片位置,耳片的孔径、孔位间距要匹配标准面板的安装尺寸,保证设备震动时接口不会出现松脱。

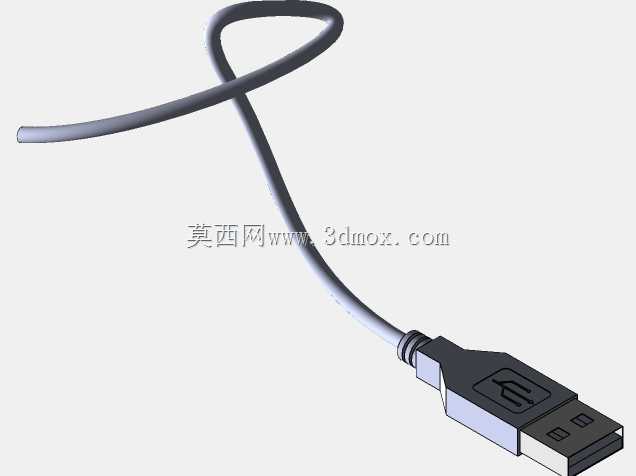

设计思路上,这类通用传输线缆不需要做过于花哨的外观改动,核心是保证结构可靠性和尺寸通用性,所有接口尺寸都要贴合通用串行总线的物理规范,避免出现兼容性问题。日常建模时可以先搭建接口金属外壳的基准轮廓,再依次搭建内部胶芯、触点结构,之后衔接尾部的应力释放软胶,最后绘制线缆的自然弯曲路径,通过扫掠命令生成线缆主体,过程中要注意各部分衔接处的圆角过渡,避免出现尖锐棱角,既符合实际产品的注塑工艺要求,也能减少使用时的磕碰划伤风险。另外,线缆的弯曲半径不能过小,静态下最小弯曲半径要大于线径的5倍,动态弯折场景下要大于线径的10倍,建模时调整弯曲形态就要符合这个参数要求,避免给后续生产传递错误的结构导向。
在实际设备选型中,这类线缆的结构细节直接影响使用寿命,比如应力释放段的软胶硬度选择,硬度过高会导致弯折时应力集中在软胶和线缆的衔接处,硬度过低则起不到支撑作用,建模时虽然不需要体现材质硬度参数,但结构上的渐变过渡要能适配不同硬度软胶的注塑成型,壁厚要保持均匀,避免注塑时出现缩痕、缺胶的问题。接口金属外壳的厚度一般控制在0.3毫米左右,既要保证足够的结构强度,插拔时不会出现外壳变形,也要控制整体重量,不会因为线缆自身重量拉扯导致接口从母座中脱出。
