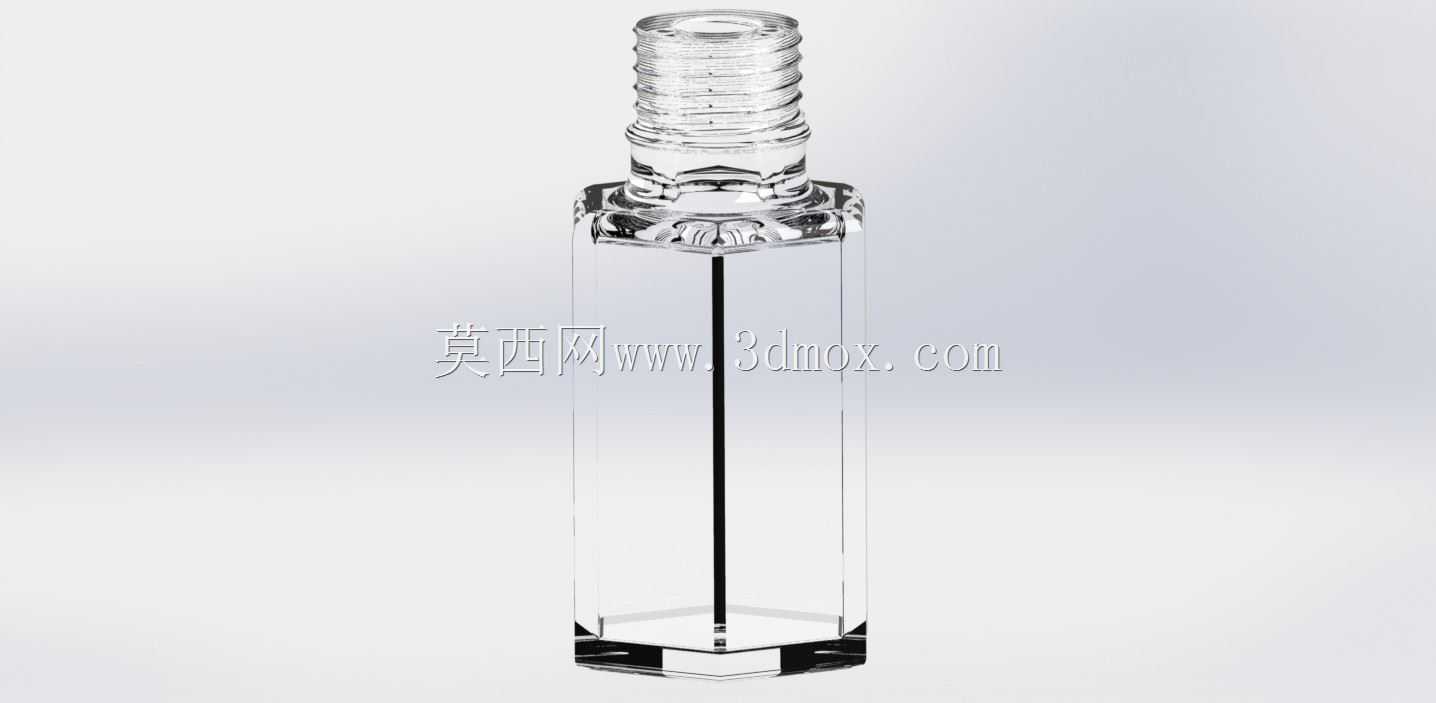

透明六角螺纹口储油容器结构设计

　　在日化、食品加工以及小型润滑油分装的生产场景里，这类六角结构的透明储油瓶是十分常见的液体分装载体，很多一线结构设计人员在接触包装类零部件建模时，都会碰到这类薄壁透明容器的设计需求。不同于常规圆形瓶身的结构，六角形的瓶身截面首先解决了圆形瓶在流水线传输、货架摆放时容易滚动移位的问题，六个平直的侧壁可以让瓶身紧密贴合排列，不管是自动化灌装线上的分道输送，还是成品装箱后的码放，都能有效减少相邻容器之间的间隙，提升单位空间的存储利用率，同时平直的侧壁也更方便后期粘贴产品标签，标签粘贴后不会因为瓶身弧面出现起翘、褶皱的问题，标识信息的展示平整度更好。

　　从功能特性来看，这款容器采用透明材质设计，主要是为了让使用者可以直观观察内部盛装油品的剩余容量，不需要额外增设液位观察结构，降低了容器本身的结构复杂度。瓶口位置采用标准外螺纹结构，适配常规的螺旋密封瓶盖，螺纹段的长度经过合理设计，既可以保证瓶盖旋合后有足够的密封扣合长度，避免运输、存放过程中出现液体渗漏，也不会因为螺纹过长导致瓶盖旋合行程过大，影响终端用户的开启使用体验。瓶身的六角棱边位置都做了微小的圆弧过渡处理，不是尖锐的直角结构，这个细节设计一方面可以避免薄壁容器在棱边位置出现应力集中，降低注塑或者吹塑成型过程中棱边位置的缺料、应力开裂风险，另一方面也能避免尖锐棱边在使用过程中划伤操作人员，提升使用安全性。

　　设计这类容器的时候，首先要确定的是瓶口的螺纹规格，需要匹配行业通用的瓶盖标准尺寸，保证后续配套瓶盖的通用性，不需要单独开模制作配套瓶盖，有效压缩整个包装体系的成本。瓶身的壁厚需要保持均匀，六角截面的各个侧壁厚度差要控制在成型工艺允许的范围内，避免因为壁厚不均导致成型后出现缩痕、变形，影响瓶身的外观平整度和结构强度。瓶底位置同样采用六角结构，和瓶口的中心保持严格的同轴度，保证瓶身直立放置的时候不会出现倾斜，瓶底边缘做了微小的垫高处理，让瓶底中心位置略微高于接触平面，避免放置时因为瓶底平面度误差出现晃动，同时也能减少瓶底和放置面的摩擦接触面积，降低瓶底被划伤的概率。

　　从安装和使用的边界尺寸来看，这类容器的外接圆直径需要适配常规的灌装工位卡具尺寸，六角形的对边距离要和流水线的护栏间距匹配，保证输送过程中不会出现卡滞。瓶身总高度要符合灌装设备的灌装头行程范围，螺纹瓶口的外径要和灌装头的密封口径匹配，避免灌装过程中出现液体溅出。瓶身内部的过渡位置全部采用圆弧过渡，没有直角死角，一方面可以保证盛装的油品可以完全倒出，减少内部残液残留，另一方面也方便容器本身的清洗，在重复使用的场景下可以降低清洁难度。

　　很多设计人员在做这类薄壁容器建模的时候，容易忽略拔模角度的设置，实际上不管是吹塑还是注塑成型，瓶身的各个侧壁都需要设置合理的拔模斜度，保证成型后可以顺利脱模，不会出现脱模拉伤的问题。螺纹段的牙型也要选用适合塑料成型的圆牙螺纹，不要采用尖锐的三角牙型，避免螺纹位置成型不饱满，影响和瓶盖的旋合密封性。另外瓶身和瓶口的衔接位置做了加厚的过渡肩位，这个位置是整个容器受力比较集中的区域，当瓶盖旋紧的时候，扭矩会通过螺纹传递到这个肩位，适当加厚这个位置的壁厚，可以提升整个瓶口的结构强度，避免旋紧瓶盖时出现肩位开裂的问题。
