花瓣形波纹薄壁盛具三维结构设计

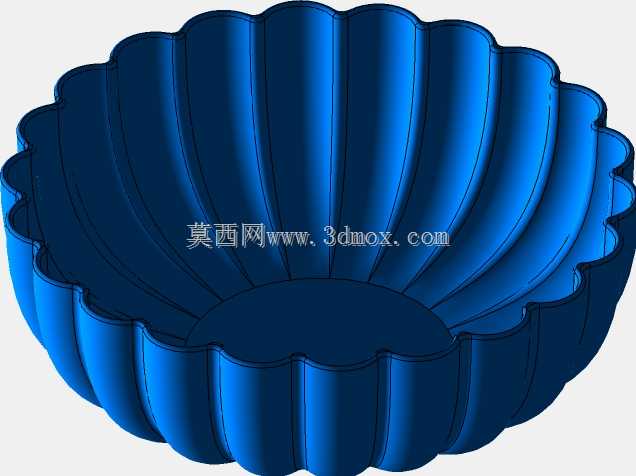

　　日常餐饮备餐、食品分装、烘焙定型等场景中，这类带花瓣形波纹的薄壁盛具应用十分广泛，既可以作为盛放坚果、果干、糖果的桌面收纳容器，也能在烘焙工序中作为定型托具使用，部分食品加工场景下还可作为半成品物料的中转承托件，相比常规直壁圆形容器，波纹结构带来的防滑特性让操作人员手持转移时不易滑脱，堆叠存放时相邻容器的波纹槽可以互相嵌合，大幅降低仓储与运输过程中的空间占用，堆叠高度可比同容积直壁容器降低三成左右。从结构设计角度看，整个盛具采用等壁厚薄壁结构，整体轮廓为轴对称类圆形，侧壁沿周向均匀分布16道连续的圆弧波纹，每道波纹从容器底部圆角位置一直延伸到顶部口沿，口沿位置做了外翻卷边处理，卷边半径控制在壁厚的2倍左右，

　　既可以消除薄壁件口沿的锐边风险，也能提升整个容器口部的结构刚度，避免日常使用中口沿受挤压出现变形。波纹的截面采用大圆弧过渡设计，没有尖锐的内角，一方面是降低冲压或者注塑成型过程中的应力集中，减少成型时出现开裂、缺料的概率，另一方面也便于日常使用后的清洁，不会在死角残留污渍。底部设计有一圈平整的支撑环面，支撑环的宽度约为容器总直径的十分之一，保证放置在台面时的稳定性，不会因为侧壁波纹的起伏导致放置倾斜，支撑环内侧做了轻微的内凹处理，避免底部平面与台面形成真空吸附，导致拿取时出现吸附卡顿的问题。建模过程中需要重点控制波纹曲面的连续性，所有相邻波纹的衔接面都要做到G2连续，避免曲面出现棱线，一方面保证成型后外观的流畅度，

　　另一方面也能让成型过程中材料流动更均匀，不会在棱线位置出现壁厚不均的问题。尺寸边界上，这类盛具的常规口径在180mm到220mm区间，整体高度控制在60mm到80mm，壁厚根据成型工艺不同有所区别，采用食品级PP注塑成型时壁厚通常在1.2mm到1.8mm，采用不锈钢冲压成型时壁厚在0.4mm到0.8mm，设计时需要根据选用的工艺调整波纹的拔模角度，注塑工艺下波纹面的拔模角度不小于1.5度，冲压工艺下可以适当减小到0.8度左右，保证成型后顺利脱模。安装与适配层面，这类盛具不需要额外的固定结构，依靠底部支撑环直接放置在平面台面上即可，设计堆叠间隙时，相邻容器的轴向配合间隙控制在0.3mm到0.5mm，既保证堆叠时可以顺畅嵌合，

　　不会出现卡滞，也不会因为间隙过大导致堆叠后倾斜歪倒。波纹结构除了提升手持摩擦力与堆叠便利性之外，还能大幅提升薄壁容器的径向刚度，相同壁厚、相同容积下，带周向波纹的容器径向抗变形能力是直壁容器的4倍以上，日常使用中即使受到侧向挤压，也不容易出现永久变形，松开后可以快速恢复原有形状。口沿的卷边结构在建模时需要注意与波纹曲面的顺滑衔接，卷边的走向要完全跟随波纹的起伏轮廓，不能出现局部凸起或者凹陷，否则不仅影响外观，还会在卷边位置出现应力集中，受外力冲击时容易从卷边衔接位置开裂。底部圆角的半径控制在5mm到8mm，既避免直角位置的应力集中，也能让承放物料时不会在底部角落残留细碎物料，倾倒物料时可以更顺畅地倒出，不会有物料卡在底部转角位置。针对食品接触场景的使用需求，整个模型的所有内表面都做了圆弧过渡处理，没有小于1mm的内角，符合食品接触材料的设计规范，便于清洗与消杀，不会残留食物残渣滋生细菌。如果用于烘焙场景，设计时还可以适当提升波纹的高度，让波纹在容器外侧形成更明显的加强筋结构，承受烘焙过程中的温度变化时，不会因为热胀冷缩出现整体变形，保证定型后的食品外形规整。
