网球造型曲面结构三维数模

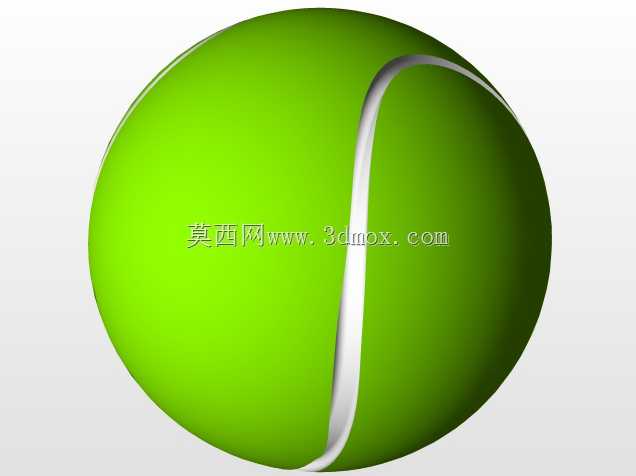

　　在做运动器材周边的结构验证、文创产品衍生开发、教学演示教具的结构设计时，经常会用到这类标准球体带包覆接缝的曲面结构数模，很多刚接触曲面建模的工程师容易把这类结构做的曲面衔接不顺，出现曲率断层或者接缝处壁厚不均的问题，这个数模的曲面构建逻辑刚好可以作为这类球面包覆结构的参考范本。实际应用场景里，这类结构不只是用来做网球的外观建模，在工业设计领域，很多球形密封件、球面装饰罩、带包覆层的球形阀芯、儿童玩具的球形外壳，甚至部分球形压力容器的外包覆层结构，都能参考这个建模逻辑来做结构拆分。从功能特性来看，这个数模还原了网球表面的单条弧形包覆接缝结构，球面整体曲率连续，没有出现碎面、收敛奇点的问题，接缝处的曲面过渡做了等距偏移的预留，

　　不管是后续做壁厚抽壳，还是做接缝处的凹凸配合结构，都能直接在这个基础曲面上调整，不需要重新重构球面基准。设计思路上，没有采用简单的球体切割再补面的方式，而是先做了基准球面的曲率分析，找到球面的最大截面圆作为包覆接缝的路径参考，再通过投影曲线把接缝轮廓映射到球面上，之后用分割线把球面拆分成两个独立的曲面片体，再对接缝边缘做等半径的圆角过渡，保证接缝处的曲面G2连续，这样不管是后续做渲染还是做结构受力分析，曲面质量都能满足要求。外形尺寸方面，这个数模是按照标准网球的尺寸基准构建的，整体外径控制在65mm到68mm的通用尺寸区间，安装边界上预留了1.5mm到2mm的均匀壁厚空间，如果用来做实体注塑件的话，

　　这个壁厚刚好符合通用热塑性塑料的注塑成型壁厚要求，不会出现缩痕或者填充不足的问题；如果用来做其他球形结构的参考，只需要通过缩放特征就能调整到目标尺寸，不需要重新调整曲面的约束关系。很多工程师做这类球面包覆结构的时候，容易犯的错误是直接在球面上画3D草图然后做扫描切除，这样做出来的接缝会出现曲率突变，在做模具分型的时候会导致倒扣或者脱模斜度不足的问题，这个数模里的接缝是通过曲面偏移之后做的缝合处理，接缝处的脱模方向统一，不管是做外表面的蚀纹处理，还是做模具的镶件拆分，都能顺利找到分型线。另外在做运动模拟的时候，这个球面的质心是完全落在几何中心上的，没有出现建模过程中因为曲面偏移导致的质心偏移问题，用来做球体滚动、碰撞的运动学仿真时，

　　不需要额外调整质量属性参数，能直接导入仿真模块使用。在教学场景里，这个数模也可以作为曲面建模入门的练习案例，从基准面搭建、曲线投影、曲面分割到曲面缝合、实体化的整个流程，覆盖了常用的曲面建模命令，新手跟着这个数模的特征树一步步拆解，能快速掌握球面类包覆结构的建模逻辑，避免走很多弯路。还有在做产品展示的渲染场景时，这个连续的曲面能很好地呈现材质的反光效果，不管是做毛绒材质、橡胶材质还是硬质塑料材质的渲染，都不会出现曲面破面导致的渲染黑斑问题，接缝处的细微凹槽结构也能很好地呈现产品的细节质感，不需要额外做贴图来模拟接缝效果。
