阶梯式多直径同轴传动轴结构设计

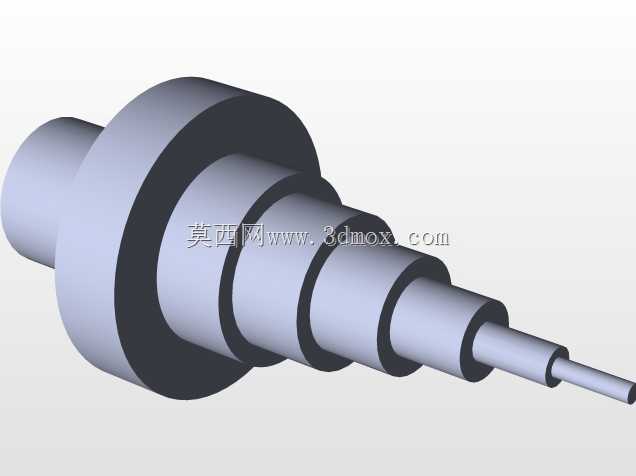

　　做了十几年机械结构设计，经手的轴类零件没有上百也有几十，看到这个阶梯轴的三维结构第一反应就是，这是典型的减速传动链里的输出级阶梯轴设计，这类轴在中小功率的齿轮减速箱、带传动输出单元里用得极多。先从安装边界说，最左端的大直径法兰盘结构，是整个轴的轴向定位基准，这个端面要和箱体轴承座的定位端面贴合，靠轴肩完成轴向限位，不需要额外做轴端挡圈的安装位，能省两个零件的装配工序，对应的安装孔位应该是在法兰端面上做周向均布，用来和传动端的半联轴器或者带轮轮毂做端面紧固，避免传动过程中轮毂和轴之间出现周向打滑。从左到右的直径逐段递减的设计，不是随便画的台阶，每一段轴肩都对应一个安装工位：最靠近法兰的第一段轴颈，是用来装深沟球轴承或者圆锥滚子轴承的，直径公差要选k6级过渡配合，表面粗糙度要到Ra1.6，保证轴承内圈压装的时候不会松旷，同时压装力不会过大损伤轴承滚道；第二段轴颈是用来装传动齿轮的，这里要开键槽，普通平键的键槽深度要符合GB/T1096的标准，轴径和齿轮内孔的配合选H7/k6，保证齿轮传动的同轴度，不会出现径向跳动超标的问题；后面逐段缩径的部分，依次是装隔套、第二支撑轴承、输出端密封件、外接执行件连接轴颈的位置，最末端的细轴段，是用来装旋转编码器或者转速检测的感应片，也有部分场景是用来穿装锁紧螺母，给整套轴上的零件做轴向锁紧。

　　这类轴的设计思路核心是等强度设计，每一段的轴径都是根据对应截面承受的扭矩、弯矩来算的，靠近动力输入端的位置扭矩最大，所以轴径最粗，越往输出末端，尤其是经过齿轮减速之后，扭矩虽然放大但转速降低，加上支撑跨距的弯矩分布，逐段缩径既能满足强度要求，又能减轻轴的整体重量，还能方便装配——所有零件都可以从轴的右端逐件套进去，靠轴肩定位，不需要做复杂的剖分结构，装配的时候工人不用反复找正，压装顺序清晰，能减少装配出错的概率。实际应用场景里，这类轴常见于小型输送线的驱动辊传动端、台式钻床的主轴进给单元、小型包装机械的送膜辊传动机构，还有部分非标自动化设备的同步带传动输出轴。要注意的是，这类阶梯轴的轴肩过渡位置不能做直角，必须留R0.5到R2的过渡圆角，避免应力集中，不然在频繁正反转的传动场景下，轴肩位置很容易出现疲劳裂纹，时间长了会断轴；装密封件的那段轴颈，表面粗糙度要到Ra0.8，而且不能有螺旋刀痕，不然会磨坏油封的唇口，出现漏油的问题。另外，整个轴的同轴度公差要控制在0.02mm以内，尤其是两端轴承安装位的同轴度，要是超差的话，轴转起来会出现径向跳动，轻则噪音大、轴承发热快，重则齿轮啮合错位，打坏轮齿。从建模逻辑来说，做这个三维模型的时候，先画回转中心线，用旋转凸台一次性做出整体轴的轮廓，再单独切键槽、倒圆角、做退刀槽，比一段一段拉伸凸台要高效很多，而且能保证所有轴段的同轴度，不会出现建模的时候各段轴不同心的问题，后续出工程图的时候，也能直接调取回转体的尺寸标注，不用反复核对各段的同轴度误差。这类轴的材料一般选45号钢，调质处理到HB220-250，承受冲击载荷的场景会选40Cr调质，轴颈表面做高频淬火到HRC45-50，提高耐磨性能，不需要做太复杂的表面处理，毕竟大部分时间都是在箱体内部运转，有润滑油润滑，防锈要求不高。
