户外落地式大型广告招牌钢结构设计

　　这套钢结构招牌主要应用于城市主干道旁、产业园区入口、商业综合体户外区域、高速服务区开阔场地这类需要大尺寸信息展示的场景，作为户外信息承载的核心结构件，其核心作用是为大幅面广告喷绘、宣传画面提供稳定的支撑载体，同时要能长期抵御户外复杂环境的荷载影响。从结构设计逻辑来看，整体采用空间桁架受力体系，主受力方向沿招牌长度方向排布纵向主弦杆，垂直长度方向每隔固定间距设置三角形腹杆组成的横向支撑格构，这种设计能在大幅降低整体用钢量的前提下，保证结构的整体抗扭、抗弯刚度，避免大跨度结构在风荷载作用下出现过大挠度导致画面变形甚至结构失稳。

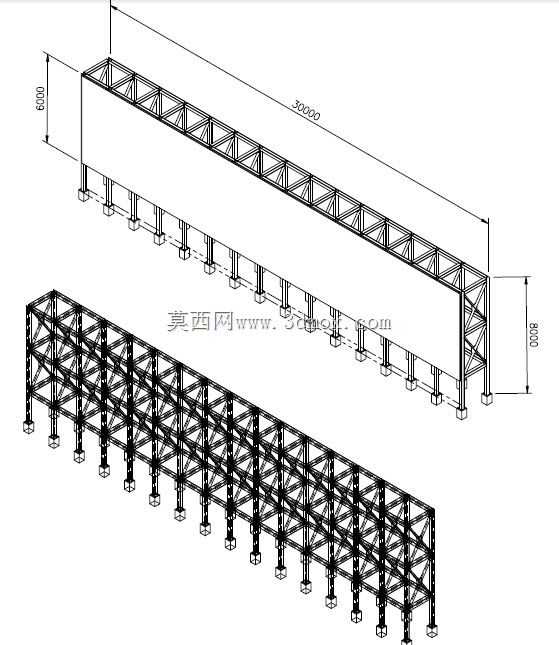

　　外形尺寸上，整体长度方向达到30米，竖向画面安装高度为8米，这个尺寸规格刚好适配主流的大幅面喷绘材料幅宽，减少现场拼接的工作量，同时竖向高度能保证在距离招牌50-200米的行车视距范围内，过往人员和车辆驾驶员能清晰捕捉到画面信息，不会被前方绿化带、低矮建筑遮挡视线。安装边界方面，底部采用独立混凝土墩式基础，每个竖向支撑立柱对应一个独立基础，基础埋深根据场地地质条件调整，立柱与基础之间通过预埋地脚螺栓连接，安装时需要先校准所有立柱的顶面标高与同轴度，避免后续桁架拼装出现错孔、强制装配导致的结构内应力。

　　结构的功能特性上，首先考虑的是风荷载适配性，因为户外大型招牌的主要破坏诱因就是强风作用下的结构共振或者局部杆件失稳，桁架的腹杆采用等边角钢拼接，所有杆件连接节点均采用满焊处理，节点处增设加劲肋分散应力，避免应力集中导致的焊缝开裂。画面安装区域预留了专用的挂接点位，沿上下主弦杆每隔1米设置一个不锈钢挂耳，现场安装喷绘画面时可以直接通过扎带或者挂钩固定，不需要在主结构上额外钻孔，避免破坏主结构的防腐层。结构背部设置了交叉式抗风缆绳连接点位，在常年风力较大的区域安装时，可以加装斜向钢缆将结构与地面额外的锚固点连接，进一步提升结构的抗倾覆能力。

　　从设计细节来看，竖向支撑立柱采用格构式设计，相比实腹式立柱，格构柱能在相同用钢量下获得更大的截面回转半径，提升立柱的长细比控制能力，避免立柱在竖向荷载和风荷载组合作用下出现失稳屈曲。顶部主桁架的上弦杆预留了照明设备的安装走线槽，后期加装投光灯照明时，线缆可以直接沿弦杆内侧的预留卡扣排布，不需要额外搭设走线支架，兼顾后期运维的便利性。所有钢构件出厂前都做了热浸镀锌防腐处理，现场焊接的部位在安装完成后需要打磨焊缝并补刷防腐漆与面漆，保证结构在户外雨淋、紫外线照射环境下的使用寿命，减少后期维护成本。

　　安装施工阶段需要注意，桁架拼装需要在平整的硬化地面上进行预拼装，核对所有杆件的安装位置与螺栓孔位对齐度，确认整体尺寸偏差在允许范围内后再进行整体吊装或者分段吊装，吊装时需要在桁架两端设置揽风绳控制吊装姿态，避免吊装过程中结构碰撞变形。结构安装完成后需要检测整体垂直度，偏差值不能超过高度的千分之一，保证结构受力均匀。另外在结构的合适位置预留了检修爬梯的连接点位，后期需要对画面或者照明设备进行维护时，可以快速加装临时爬梯，不需要额外搭建脚手架，降低运维的难度与成本。考虑到不同地区的积雪荷载差异，顶部桁架的上弦杆做了小幅的倾斜设计，避免冬季积雪在顶部堆积产生额外的竖向荷载，同时倾斜角度控制在极小范围内，不会影响正面画面的视觉平整度。
