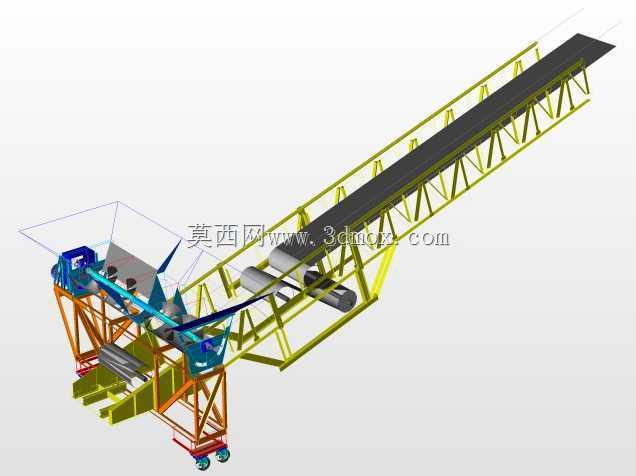

桁架式倾斜皮带输送设备结构设计

该带式输送设备采用倾斜桁架式主体结构，主要面向矿山、砂石料场、粮食仓储、建材加工等场景的散状物料连续转运作业，可实现不同高程作业面之间的物料输送衔接，适配块状、颗粒状、袋装等多种形态物料的长距离输送需求。设备整体采用空间桁架作为主承载框架，桁架杆件采用型钢焊接成型，相比板式机架自重降低30%以上，同时具备足够的抗扭、抗弯刚度，可适应户外露天作业的风载、振动载荷工况，长距离布设时无需额外增设过多中间支撑，降低现场基础施工成本。驱动端设置在设备低位受料段，采用电机减速机直连驱动滚筒的传动结构，驱动滚筒表面包覆菱形耐磨胶层，可有效提升输送带与滚筒间的摩擦系数，避免重载启动时出现输送带打滑问题；改向滚筒布置在高位卸料端，配合上下两组槽型托辊组承托输送带，上托辊采用35度槽角设计，可增大物料承载截面积，提升输送效率，下托辊采用平行托辊结构，承托回程段输送带，减少输送带运行过程中的垂度变形。受料段设置缓冲托辊组与导料槽结构，缓冲托辊采用橡胶圈包裹结构，可吸收物料下落时的冲击载荷，避免输送带被尖锐物料砸穿损伤，导料槽可约束物料落点，防止物料在受料过程中撒漏。张紧装置采用螺旋张紧结构布置在尾部改向滚筒处，可根据输送带运行过程中的伸长量实时调整张紧行程，保证输送带始终保持合适的张紧力，避免出现跑偏、打滑问题。设备两侧沿桁架全长设置安全防护栏杆，高位卸料端设置卸料罩结构，可引导物料准确落入下级接料设备，减少卸料过程中的粉尘飞扬。设计过程中重点校核了桁架结构在满载工况下的挠度变形，确保跨中挠度不超过跨度的1/1000，避免输送带运行过程中出现跑偏撒料；同时对驱动功率进行了匹配计算，根据输送倾角、输送长度、物料堆积密度等参数选定适配的驱动功率，避免出现动力不足或能耗浪费问题。安装过程中需保证各滚筒轴线与输送带中心线垂直，托辊组轴线与输送带中心线平行，相邻桁架段连接时需保证直线度偏差在允许范围内，设备整体倾角可根据现场工况在15-25度范围内调整，适配不同高程差的物料转运需求，低位受料段可适配装载机、料仓等多种给料设备，高位卸料端可对接破碎机、筛分设备、仓储料仓等下游作业设备，整套结构拆装便捷，可根据作业场地变化进行拆分转运，快速完成现场组装调试。
