罗格朗款暗装式墙面电气开关结构

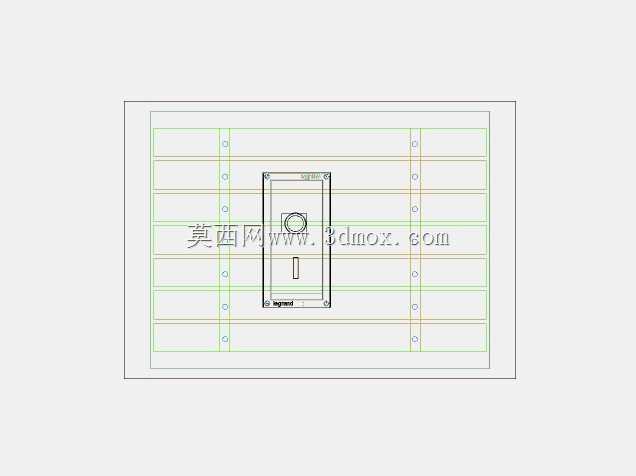

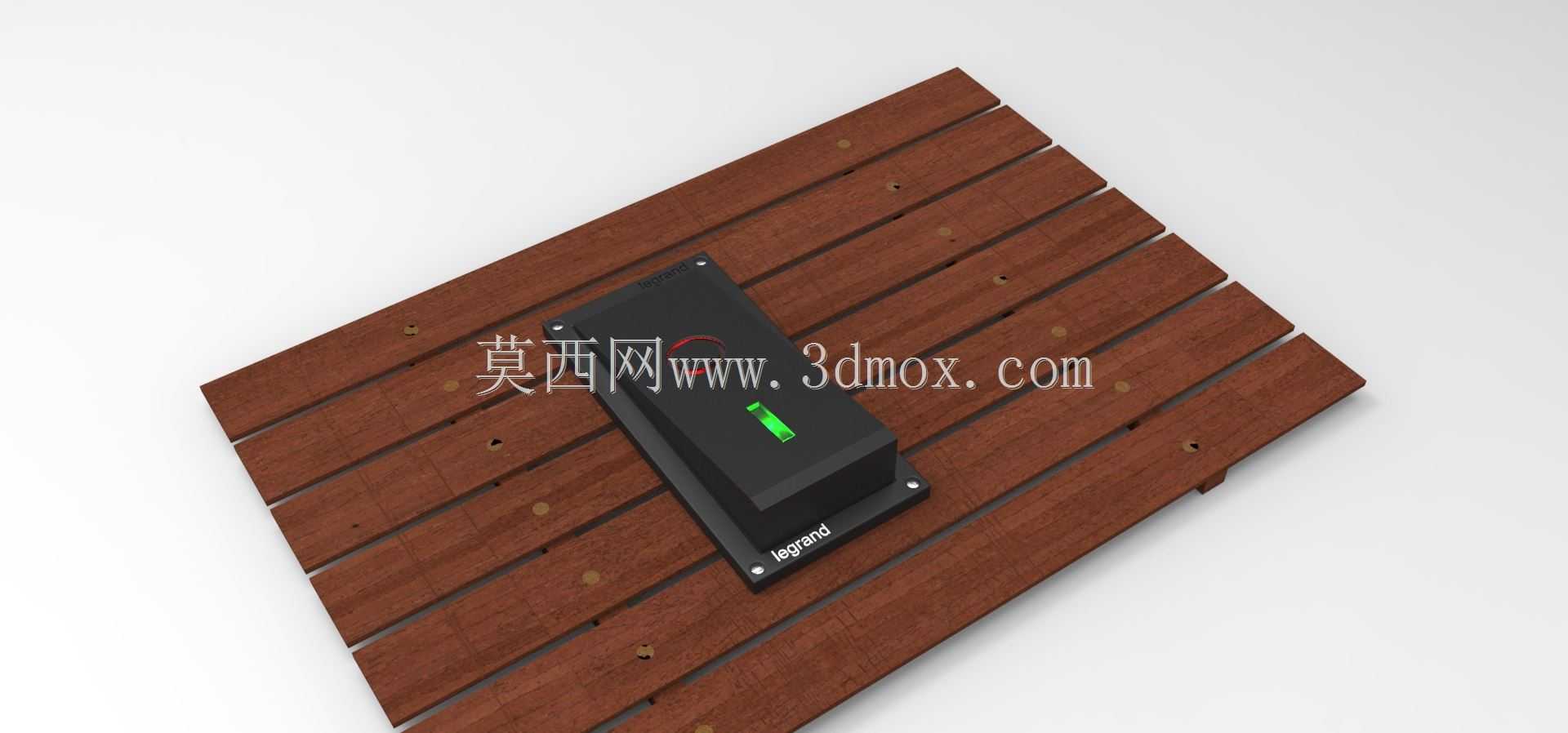

　　日常民用与商用低压配电场景里，墙面安装的电气开关是终端用电回路控制的核心基础元件，承担着回路通断、负载供电切换的核心功能，不管是住宅室内照明回路、办公区域插座回路，还是小型商用空间的用电支路控制，都需要这类开关完成人工操作下的电流通断控制，避免直接带电操作线路带来的触电风险。这款暗装式墙面开关的整体结构采用分体式设计思路，分为外露的面板操作部分与嵌入墙体的底座固定部分，外露面板采用方正的直角切边造型，表面做哑光磨砂处理，既可以减少日常使用中指纹、灰尘的附着残留，也能避免亮面材质在室内光照下产生的眩光干扰，操作区域设置了内嵌式的状态指示条，采用透光绿色材质，开关处于闭合导通状态时，内部回路的微光可以透过指示条透出，

　　无需凑近查看面板状态，在光线昏暗的走廊、夜间的卧室场景下，用户可以快速识别开关的通断状态，降低误操作概率。底座部分采用阻燃工程塑料一体注塑成型，边缘设置了四个对称分布的固定耳位，每个耳位都预留了标准自攻螺丝安装孔，适配国内通用的86型暗装底盒安装孔距，安装时不需要额外对墙体预埋底盒进行改造，直接对齐孔位锁付螺丝即可完成底座固定，底座与面板之间采用卡扣式连接结构，拆卸维护时只需要用平口工具沿面板边缘缝隙轻轻撬动即可分离，不需要拧动额外的固定螺丝，方便后期检修内部接线端子或者更换面板外观件。接线端的结构设计充分考虑了现场电工的接线操作习惯，采用压线式螺丝端子，支持1.5平方到4平方的单股铜芯线接入，端子内部设置了防脱压线片，

　　导线插入后锁付螺丝时，压线片会均匀包裹导线线芯，避免单点压接导致的线芯断裂、接触电阻过大发热的问题，同时底座内部的接线区域设置了隔离筋位，将不同极的接线端子完全分隔开，避免接线过程中铜线外露导致的极间短路风险。从安装边界来看，这款开关的底座嵌入墙体的深度为35mm，适配市面上绝大多数常规86型暗装底盒的深度尺寸，预埋底盒时只需要保证底盒端面与墙面完成面的误差在2mm以内，面板安装后就可以完全贴合墙面，不会出现边缘缝隙不均、面板歪斜的问题，面板外露部分的厚度为8mm，突出墙面的尺寸控制在合理范围，既不会因为突出过多容易被过往物体磕碰损坏，也不会因为过于贴墙导致操作时手指蹭到墙面影响操作手感。操作手感的调校上，

　　开关的内部摆杆结构采用阻尼适中的弹簧复位结构，按动操作时的按压力度控制在15N到20N之间，按动行程为3mm，触发时会有清晰的反馈触感，不会出现按动卡顿、半触发的状态，同时内部触点采用银合金材质，具备良好的耐电弧烧蚀性能，在通断额定10A阻性负载的工况下，可以满足上万次的操作寿命要求，不会因为长期使用出现触点氧化、接触不良导致的开关发热、失灵问题。在实际场景适配中，这款开关可以适配普通照明回路、小功率壁挂式空调回路、普通家用插座回路的控制需求，面板的材质耐紫外线老化性能经过调校，长期在靠窗的阳光直射位置安装，也不会出现面板发黄、脆化的问题，表面的耐刮擦硬度达到2H，日常清洁擦拭、轻微磕碰不会留下明显划痕，可以保持长期的外观完整性。建模过程中对开关的各个配合间隙做了精准还原，面板与底座的配合间隙控制在0.2mm以内，按键与面板开孔的单边间隙为0.15mm，既保证了按键活动的顺畅度，也不会出现缝隙过大进灰、缝隙过小卡滞的问题，底座上的走线槽位置也做了对应还原，方便结构设计人员参考其内部走线布局、安装固定方式，在做室内配电设计、墙面点位排布的时候，可以直接调用模型核对安装空间，避免出现点位冲突、安装空间不足的问题。
