三角款民用交流电源插头三维结构设计

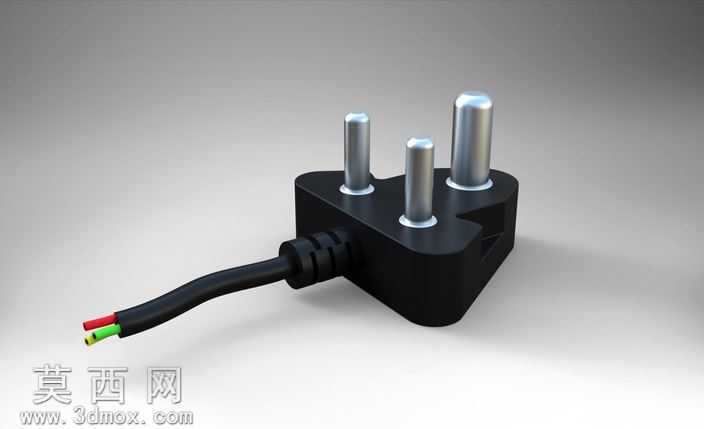

本作品为三角造型民用交流电源插头的三维参数化模型，建模阶段采用Pro/Engineer Wildfire平台完成全流程结构搭建，整体遵循民用低压接插件的通用设计规范，还原了三角插头的典型外观与内部装配逻辑。建模过程中首先对插头的三角绝缘外壳进行曲面构建，通过草绘绘制等边三角形的外轮廓基准，结合拉伸、倒圆角命令完成外壳的主体造型，外壳表面的三个圆形插针安装位采用同轴定位约束，保证三个插针的相对位置符合民用插座的通用尺寸标准，插针部分采用圆柱拉伸加端部倒角处理，还原金属插片的规整形态，同时对插针与外壳的装配间隙做了合理预留，符合实际生产中的装配公差要求。线材部分采用扫描特征完成带弧度的出线造型，模拟实际使用中线材自然下垂的状态，线材端部的分色线芯通过不同颜色的外观赋予区分火线、零线、地线的属性，插头根部的防弯折应力槽采用环形阵列切除的方式制作，还原了插头出线位置的防护结构，该结构可有效缓解线材反复弯折造成的内部线芯断裂问题。材质渲染阶段，绝缘外壳赋予深绿色哑光硬质塑料材质，调整材质的粗糙度与反光度还原普通酚醛树脂或工程塑料的质感，金属插针赋予亮面金属材质，添加轻微的反射效果模拟镀镍铜插片的金属光泽，线材部分赋予黑色哑光橡胶材质，线芯分别对应红、绿等常规线芯配色，整体渲染效果贴近实物的视觉质感。结构设计上充分考虑了三角插头的安全属性，三个插针呈三角分布的布局可实现防呆功能，避免插反造成的接线错误，外壳的圆润边角处理也符合日常使用的安全要求，整体模型结构完整，各部件的装配关系清晰，可用于电器接插件的结构演示、教学示例或者相关产品的设计参考，模型同时导出了STEP、IGES等通用格式，可适配多数三维CAD软件的打开与编辑需求。
