铰接式吊挂连接支座机械结构设计

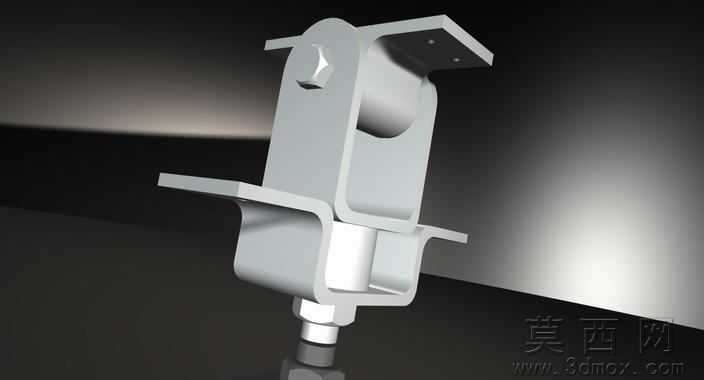

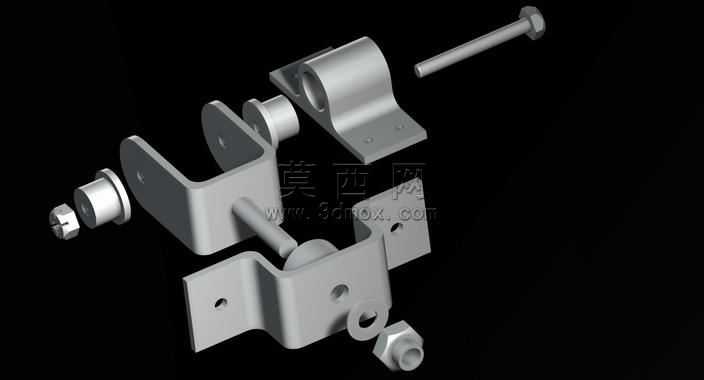

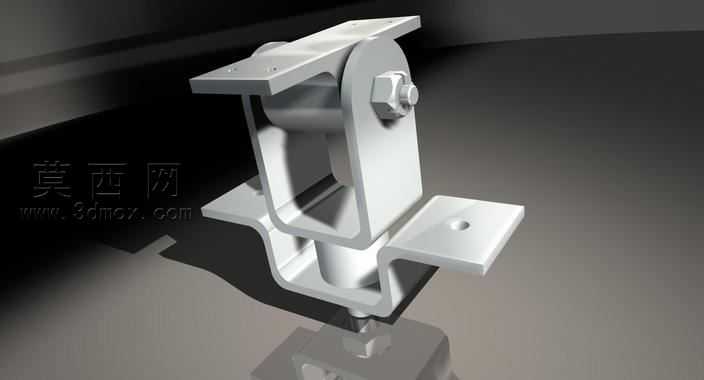

本作品为铰接式吊挂连接支座的三维建模设计成果，建模阶段采用自顶向下的设计思路，先梳理支座的核心功能定位：作为吊挂系统中承担载荷传递、实现铰接转动的核心连接构件，需要同时满足上部结构固定、中部铰接转动、下部构件连接的多重功能需求，因此建模时首先搭建整体尺寸框架，明确各安装面的位置公差基准，再逐步拆分各个功能结构。主体支撑部分采用折弯成型的钣金类结构特征建模，通过拉伸、切除、薄壁特征生成两侧对称的支撑立板，立板上部预留带安装孔的水平固定翼板，用于和上部承载结构通过紧固件实现刚性连接，翼板上的安装孔位置严格按照通用安装间距标准设定，保证构件的互换性。中部铰接区域设计为带圆弧过渡的筒状铰接座，建模时通过旋转凸台生成铰接孔基体，对孔壁做同轴度约束，保证铰接销轴穿入后可实现顺畅的相对转动，铰接座与两侧立板的衔接位置做圆角过渡处理，避免应力集中导致的结构失效，同时在立板与铰接座的连接区域添加加强筋特征，提升整体结构的抗载荷能力。下部伸出的连接轴采用阶梯轴结构建模，轴段依次设置定位轴肩、螺纹连接段，用于和下部吊挂构件实现锁紧固定，轴肩位置做倒角处理，方便装配时的导向导入。材质与渲染阶段，为构件赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数还原普通结构钢的真实质感，场景采用三点布光方案，主光源从侧上方投射突出结构的轮廓层次，辅光源补光弱化暗部死黑，添加柔和的环境反射效果，让金属表面的光影过渡更自然，清晰呈现各个结构的衔接关系、棱角过渡与装配特征。整个建模过程严格遵循机械设计的工艺合理性，所有折弯处预留合理的折弯半径，安装孔处添加沉头结构保证紧固件安装后不突出构件表面，各活动部件之间预留合理的装配间隙，既保证结构的连接强度，也满足实际生产加工与装配的工艺要求，可直接用于机械结构教学演示、吊挂系统选型参考以及相关零部件的二次开发设计。
