小车行走机构用金属滚轮结构设计

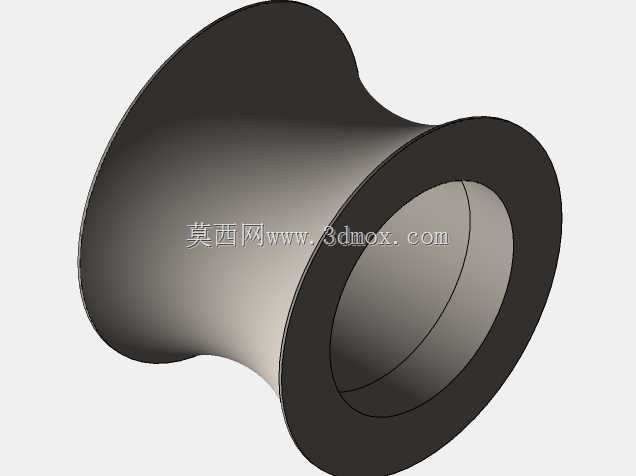

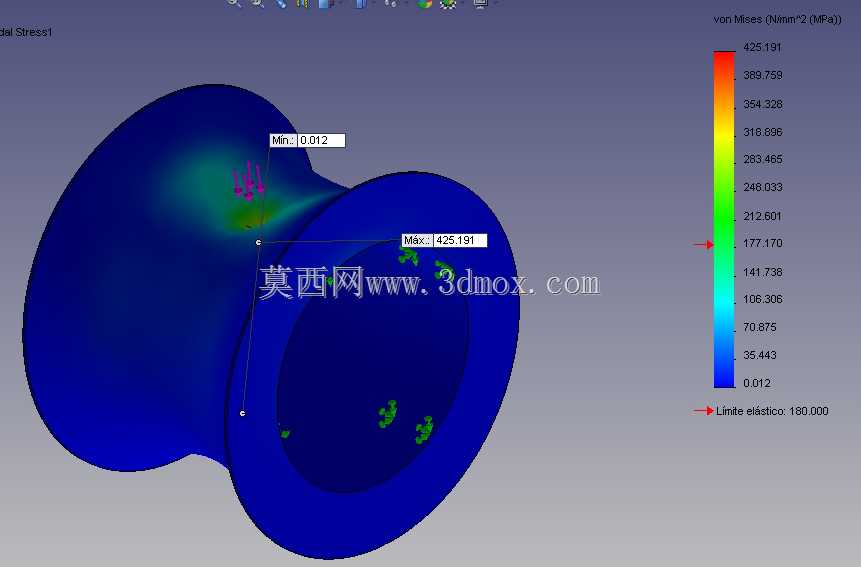

　　在轻型物料转运小车、简易输送移载设备、小型工装移动平台的行走机构设计中，金属滚轮是直接承担载荷、实现设备平稳位移的核心接触构件，其结构合理性直接决定移动部件的运行阻力、承载能力与使用寿命。这款金属滚轮采用一体实心结构设计，整体为变截面回转体构型，轮体外侧设置圆弧过渡的踏面轮廓，可适配平面轨道、圆管导轨等多种行走接触面，在小幅面轨道偏移场景下仍能保持稳定接触，避免轮缘卡滞或脱轨问题。从结构受力角度出发，设计阶段通过有限元应力分析完成结构优化，轮体与轴配合的内孔区域做了加厚处理，踏面与轮毂连接位置采用大圆角过渡，消除应力集中隐患，从应力云图分布可以看到，最大应力出现在轮辐与踏面的衔接位置，数值远低于常用金属材料的屈服极限，

　　常规工况下不会出现塑性变形或断裂失效。滚轮的内孔为基准安装面，加工时需保证内孔圆柱度与端面垂直度，装配时通过轴肩或轴用挡圈实现轴向定位，可配套深沟球轴承或滑动轴套使用，根据实际载荷大小选择适配的配合公差，轻载低速场景可选用间隙配合降低装配难度，重载场景则选用过渡配合保证连接刚性。踏面宽度根据配套轨道的宽度做匹配设计，比轨道接触面宽出2-3mm，既可以补偿安装时的平行度误差，也能避免轮体边缘与轨道侧面发生硬摩擦，降低运行过程中的噪音与磨损。轮体外侧的锥度过渡结构并非装饰设计，一方面可以在滚轮经过轨道接缝、微小凸起时起到导向过渡作用，减少运行冲击，另一方面也能在设备需要转向时，降低轮体与轨道的滑动摩擦阻力，让转向动作更顺畅。

　　在实际应用场景中，这类金属滚轮可用于车间内的轻型工具车、自动化生产线的移载小车、仓储货架的移动底座、小型检测设备的行走机构，单轮额定承载可根据材料选型调整，采用45号钢调质处理时可满足百公斤级载荷的长期使用需求，若采用铸铁材质则具备更好的减震性能，适合有小幅振动的工作场景。设计过程中没有采用多余的减重孔或复杂加强筋结构，实心构型虽然重量略高，但加工工艺更简单，普通车床即可完成全部回转面加工，后续仅需对踏面做淬火处理提升表面硬度，就能满足长期滚动摩擦的使用要求，加工成本远低于组合式焊接滚轮或带复杂包覆层的滚轮，适合批量生产应用。安装边界方面，轮体的轴向总长度需匹配安装支架的开口尺寸，预留0.5-1mm的轴向窜动间隙，

　　避免轮体转动时与支架发生摩擦，内孔直径根据配套轴的直径确定，常规轻型应用场景下内孔直径在10-20mm区间即可满足强度要求，外径则根据所需的行走高度、滚动阻力要求综合确定，外径越大滚动阻力越小，但整体安装高度也会相应提升，设计时需平衡设备整体高度与行走性能的需求。这类滚轮在使用过程中无需额外做复杂维护，仅需定期在配合位置添加润滑脂，就能保证长期稳定运行，相比塑料滚轮具备更好的耐温性能与抗冲击能力，在有金属切屑、少量油污的车间环境中也能正常工作，不会出现老化、脆裂问题。
