流体导流用弧形水滑曲面结构件

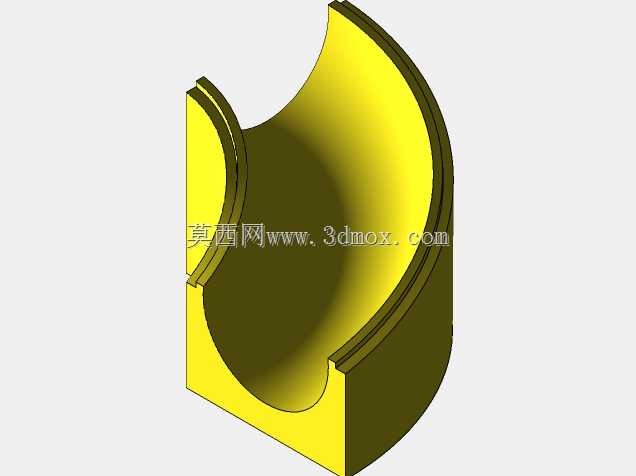

　　这类弧形曲面导流构件，常应用在需要对流体进行平滑导向的场景中，比如小型流体试验台的导流段、游乐设施水滑道的衔接段、工业清洗设备的水流导向结构，甚至部分敞开式流体输送槽的转向过渡位置，核心作用是让流体顺着曲面平滑改变流向，避免直角转向带来的紊流、冲击噪音以及局部压损过大的问题。从结构形态来看，该构件采用半包围式弧形曲面设计，底部带有平直的安装基座，基座部分预留了足够的平面支撑区域，安装时可以通过基座平面贴合安装面，采用螺栓压紧或者粘接的方式完成固定，不需要额外设计复杂的安装支架，适配多数平面安装工位的边界要求。曲面部分的曲率是经过反复校核的，沿着流体流动方向曲率连续变化，不存在曲率突变的折角，能够保证流体在流经曲面时，

　　层流状态不会被过度破坏，减少流体对壁面的冲刷磨损，同时降低流体转向过程中的能量损耗。设计过程中，首先要确定流体的入射角度和出射角度，以此反推曲面的起止切线方向，再结合安装空间的边界限制，调整曲面的纵深和开口宽度，保证曲面的投影尺寸不会超出安装工位的预留空间，同时要兼顾构件本身的壁厚均匀性，避免后续加工成型时出现壁厚不均导致的变形问题。构件两侧带有凸起的挡边结构，挡边的高度刚好高出曲面的流道面，能够防止流体在流动过程中从侧面溢出，挡边与主曲面采用圆角过渡，不存在应力集中的尖角位置，既能够提升构件整体的结构强度，也避免了尖角位置残留流体杂质造成的结垢问题。实际应用中，这类曲面构件如果用在水上游乐设施段，需要匹配人体滑行的接触弧度，

　　曲面的顺滑度直接影响滑行的流畅度，同时要保证曲面表面的粗糙度足够低，减少滑行阻力；如果用在工业流体导流场景，曲面的弧度要匹配流体的流速范围，避免流速过高时在曲面背面形成涡旋，影响导流效率。建模过程中需要重点关注曲面的G2连续要求，不能出现肉眼可见的棱线，基座与曲面的衔接位置要做自然的过渡加厚，保证基座的支撑强度足够承受流体冲击或者外部载荷，同时要控制整个构件的整体重量，在满足结构强度的前提下尽量减少冗余材料，降低安装时的承重负担。安装边界方面，基座的长宽尺寸要比曲面的投影轮廓宽出一定距离，预留出紧固件的安装位置，避免安装孔位距离曲面边缘过近导致安装时构件开裂，曲面的最高点高度要匹配周边设备的衔接高度，

　　保证流体能够顺畅从上游结构流入该构件，再从出口平顺流出，不会出现高差导致的流体跌落飞溅问题。这类曲面结构的设计难点在于平衡曲率顺滑度和结构刚性，曲面过薄会在流体长期冲击下产生形变，导致曲面曲率偏离设计值，影响导流效果；曲面过厚则会增加材料成本，同时占用过多安装空间，设计时需要结合实际使用场景的载荷情况，通过壁厚渐变的方式，在曲面受冲击较大的位置适当增加壁厚，在受力较小的位置适当减薄，实现性能和成本的平衡。另外，构件的开口方向可以根据实际安装需求调整角度，建模时保留曲面的参数化特征，方便后续根据不同的安装工位调整曲面的朝向和曲率参数，不需要重新从零开始构建模型，提升设计迭代的效率。在实际选型应用时，需要先确认现场的流体流向、安装空间的长宽高限制、上下游衔接结构的接口尺寸，再匹配对应曲率的曲面构件，保证安装后整个流道的平顺性，避免出现衔接错位导致的流体紊乱问题。
