旅行巴士行李厢气动启闭舱门结构

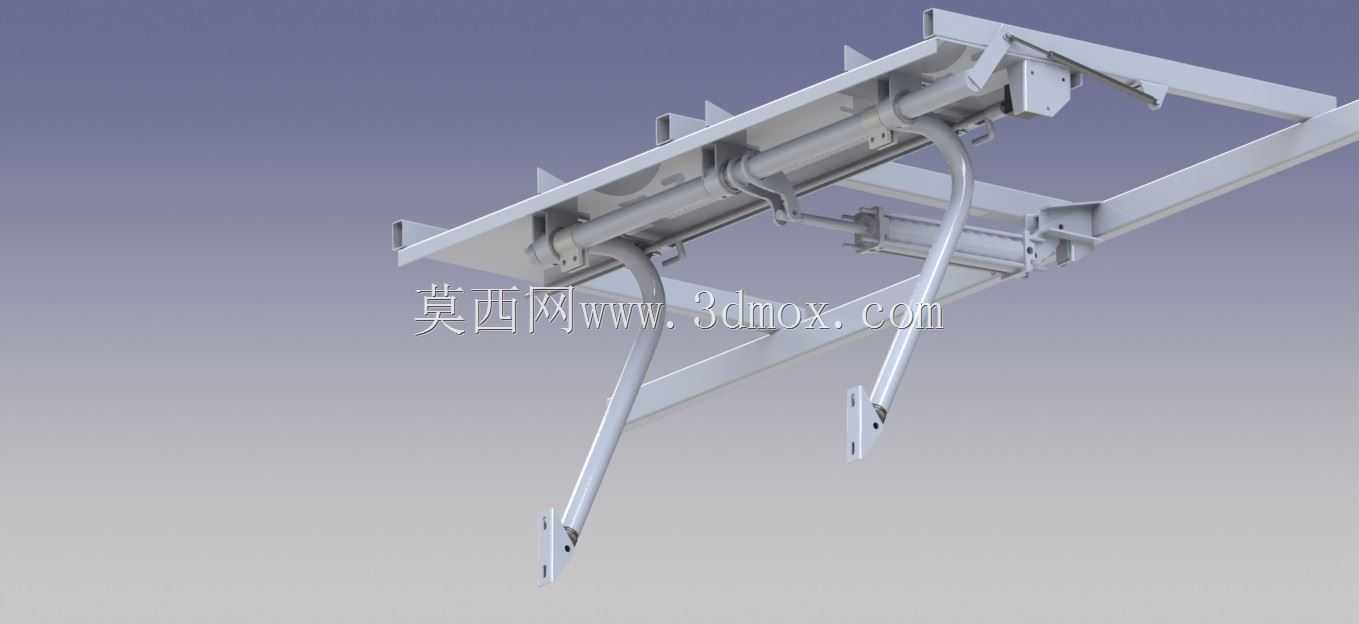

　　在公路客运、旅游通勤类客车的车身结构设计中，行李舱门的启闭可靠性直接影响场站装卸效率与长期使用维护成本，这套针对旅行巴士开发的行李厢门系统，完全围绕侧置大容积行李舱的实际使用场景做结构适配。日常运营场景里，客运车辆停靠场站的装卸时间通常被压缩在数分钟内，传统手动翻转舱门需要操作人员施加较大抬升力，遇到雨天或者携带厚重行李时，单手操作的难度极高，同时长期手动启闭带来的铰链磨损、杆件变形问题，很容易出现舱门下坠、密封不严的情况，造成行车途中行李舱漏灰、漏雨，甚至舱门意外开启的安全隐患。这套结构采用气动撑杆作为核心动力输出部件，整套机构的安装基准完全贴合客车侧围蒙皮内侧的骨架梁布局，主安装板采用折弯成型的钢板构件，

　　直接通过螺栓固定在行李舱顶部的车身横梁上，不需要对原有车身骨架做大规模切割改动，适配多数10-12米级旅行巴士的侧行李舱安装边界，安装时只需要保证主安装板的平面度公差控制在1.5mm以内，就能避免后续杆件运动出现卡滞。从功能实现逻辑来看，当操作人员解锁舱门锁止机构后，气动撑杆会按照预设的推力曲线逐步输出抬升力，整个开启过程的速度平缓，不会出现突然弹起碰伤操作人员或者磕碰周边障碍物的情况，开启到最大角度时，撑杆的内置限位结构会自动锁止，此时舱门的下沿距离地面高度保持在1.9米以上，完全满足装卸行李时的人员通行、大件行李转运的空间需求，不会出现舱门开启角度不足导致磕碰头部的问题。关闭过程中，只需要对舱门下沿施加恒定的下压力，

　　气动撑杆会提供均匀的阻尼缓冲，避免舱门快速下落撞击车身门框造成漆面损伤或者密封胶条变形，锁止位置的对位精度通过两根对称布置的导向摆臂做约束，整个运动轨迹经过反复校核，不会和车身侧围的圆弧面、行李舱内部的线束支架、内饰板产生运动干涉。设计阶段针对客车运营的复杂工况做了针对性优化，所有铰接位置都采用带自润滑衬套的销轴连接，不需要日常加注润滑脂，能适应南方高湿、北方低温以及沿海盐雾环境下的长期使用，不会出现铰接点锈蚀卡滞的问题；气动撑杆的两端采用万向球头连接，可以抵消车身骨架在行驶过程中产生的微小形变，避免杆件长期受交变应力出现断裂。整套机构的横向安装尺寸控制在1200mm以内，可以根据不同车型的舱门宽度，

　　选择单套或者双套对称布置的安装方案，对于宽度超过1500mm的大尺寸行李舱门，双套布置的结构可以保证舱门启闭过程中两侧受力均匀，长期使用不会出现舱门扭曲变形的问题。和传统的四连杆手动舱门结构相比，这套气动启闭结构的运动轨迹更贴合车身侧围的外轮廓，开启过程中舱门的外摆量更小，在狭窄的场站停靠时，不需要预留过大的侧向空间就能完全开启舱门，尤其适合景区盘山公路旁的狭窄停靠点、城市客运站的紧凑泊位场景。结构设计上充分考虑了后期维护的便捷性，所有易损部件包括气动撑杆、铰接衬套都采用快拆式销轴固定，不需要切割或者焊接作业，现场维护人员只需要使用常规扳手就能在十分钟内完成部件更换，降低客运企业的运维时间成本。针对密封性能的匹配，这套机构的关闭终了位置会对舱门施加均匀的压紧力，保证舱门四周的橡胶密封胶条压缩量保持在3-5mm的合理区间，既不会因为压缩量过大导致胶条过早老化失效，也不会因为压缩量不足出现高速行驶时风噪过大、雨水渗入行李舱的问题。在三维建模过程中，所有杆件的受力点都经过有限元校核，在舱门承受150N侧向风载荷的极端工况下，所有结构件的应力值都远低于材料的屈服强度，保证车辆高速行驶时舱门结构的稳定性，不会出现共振异响或者结构失效的风险。
