履带式小型侦察巡检机器人结构设计

　　这款履带式移动机器人的结构设计，核心围绕复杂非结构化地形的通行需求展开，区别于轮式移动平台，履带结构的接地比压控制在合理区间，能够在松软沙土、碎石路面、低矮障碍跨越场景下保持稳定行走能力，不会出现轮式设备常见的打滑、陷滞问题。从结构布局来看，整机采用上下分层的舱体设计，下层舱体集成动力传动单元、履带张紧调节机构、供电模块，上层舱体预留了功能载荷安装空间，可根据实际作业需求搭载视觉采集模块、环境传感模块、小型作业执行端，适配不同场景的使用要求。

　　履带部分采用模块化的节段拼接设计，单节履带板通过销轴铰接，外侧附着防滑橡胶层，既能够在硬质铺装路面行走时降低运行噪音，也能在光滑金属表面、湿滑路面保持足够的附着摩擦力；驱动轮布置在舱体后侧，导向轮位于前侧，张紧机构集成在导向轮安装座上，可通过调节螺栓调整履带张紧度，避免长时间运行后履带松弛出现跳齿、脱轨问题，负重轮沿底盘下沿等距排布，将整机重量均匀分散到整条履带接地段，减少局部应力集中，提升履带组件的使用寿命。

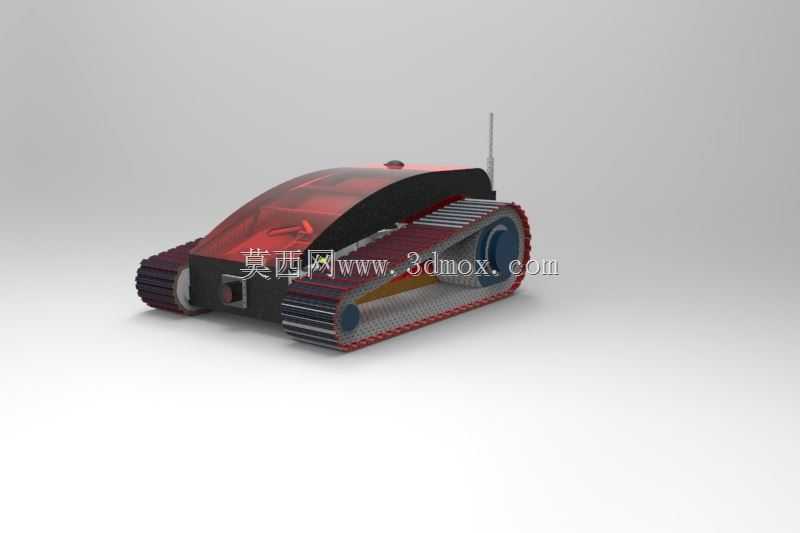

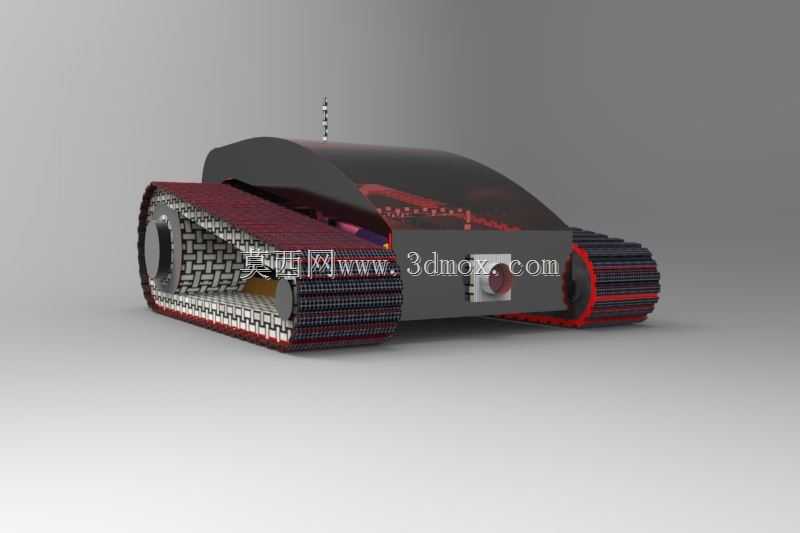

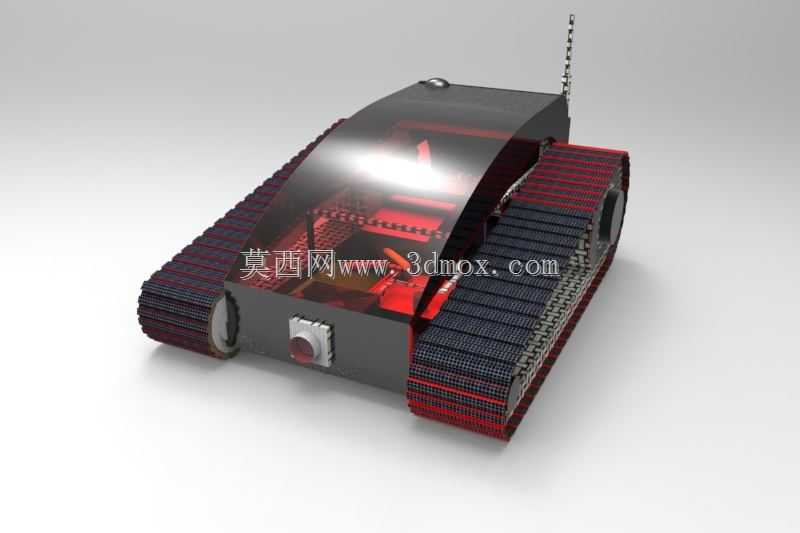

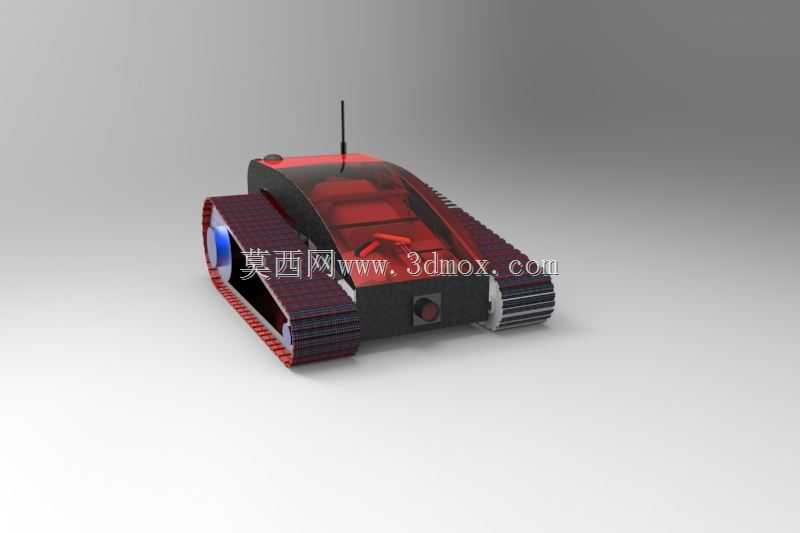

　　舱体外壳采用圆弧过渡的曲面造型，顶部为半透明的防护舱盖，既可以直观观察到舱内元器件的布置状态，也能降低行走过程中障碍物剐蹭对舱体的冲击，舱体前侧预留了传感设备的安装接口，可根据需求加装红外避障传感器、超声测距模块，后侧布置通讯天线安装位，保障移动过程中控制信号的稳定传输。整机的外形尺寸经过紧凑化设计，宽度控制在狭窄通道通行允许的范围内，能够顺利通过常规的室内门廊、管道入口、厂区巡检通道，高度方向做了低重心优化，在爬坡、跨越垂直障碍时不会出现侧翻风险，纵向的长度尺寸匹配履带接地长度比例，保障越障时的姿态稳定性。

　　从实际应用场景出发，这款机器人可适配工业厂区的设备巡检作业，替代人工进入高温、高粉尘、存在有毒有害气体的危险区域完成设备状态巡查、环境参数采集；也可用于应急侦察场景，在灾害救援现场进入坍塌建筑内部完成环境探测、被困人员搜寻；还可作为教学实训平台，用于高校、职业院校的移动机器人教学、二次开发实践，学生可基于预留的安装接口扩展自主导航、视觉识别、机械臂作业等功能模块。

　　设计过程中重点考量了安装维护的便捷性，舱体侧板采用快拆式连接结构，无需复杂工具即可打开侧板完成内部元器件的检修、更换，履带模块也采用分体式安装设计，单节履带板损坏时可单独拆卸更换，无需整体拆解履带总成，降低后期的维护成本。动力单元的布置做了重心配平，将重量较大的电池模块布置在底盘下层的中心位置，进一步降低整机重心，提升坡面行走、转向时的稳定性，转向采用差速控制方式，通过两侧履带的转速差实现原地转向，转向半径极小，能够在狭窄空间内完成姿态调整，适配狭小作业区域的移动需求。舱体的密封结构做了针对性设计，接缝处预留密封胶条安装槽，可根据使用场景的防护等级需求加装密封件，满足户外雨天作业、多粉尘环境下的防护要求，避免外界水汽、粉尘进入舱体内部损坏电气元件。顶部的舱盖采用卡扣式固定方式，可快速开启完成内部载荷的更换、调试，通讯天线采用可倒伏设计，在穿过低矮空间时可将天线放倒，避免天线被障碍物剐蹭折断。
