iPhone7Plus荔枝纹皮质手机保护壳结构设计

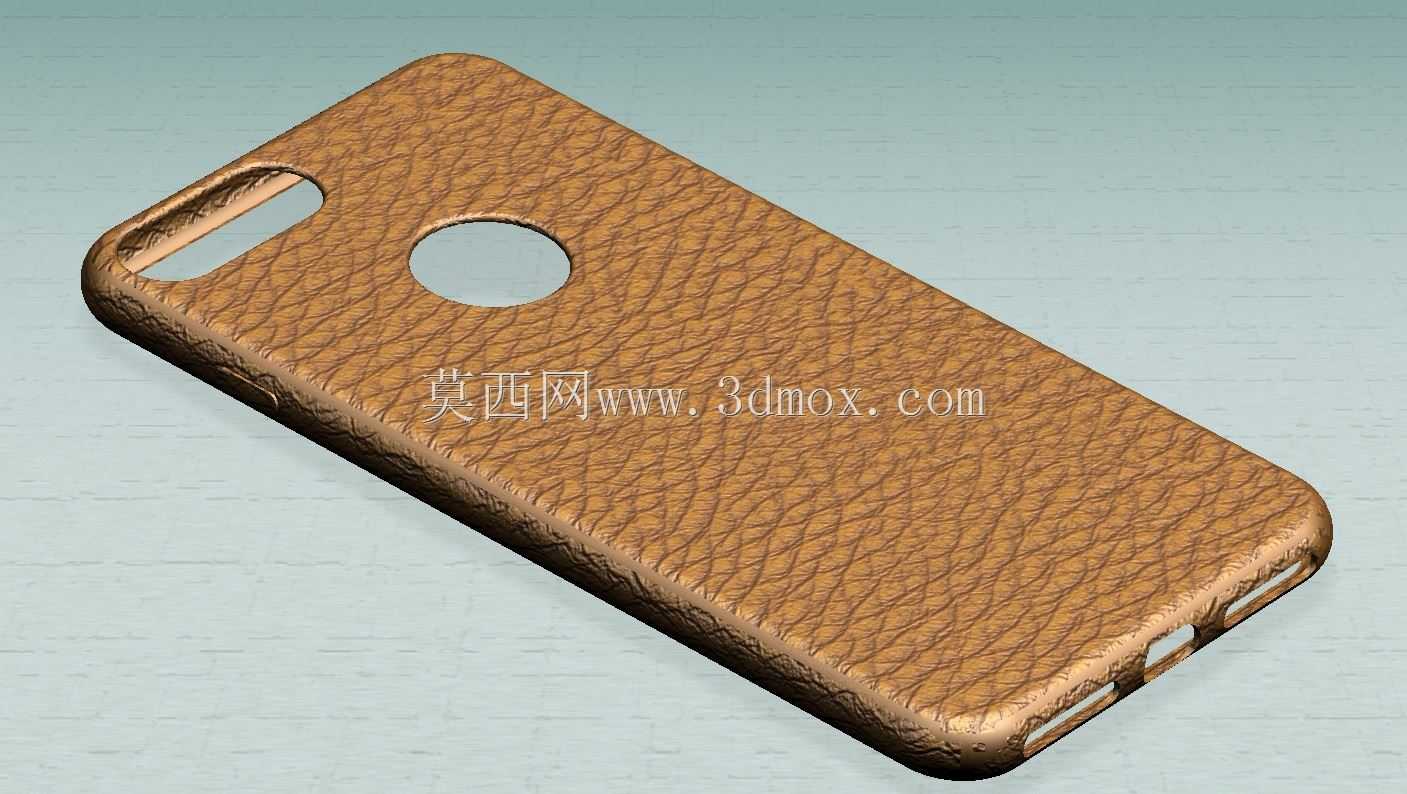

　　日常做消费电子周边结构设计时，手机保护壳是接触频次极高的品类，这款针对iPhone7Plus开发的皮质纹理保护壳，在结构适配层面做了多轮细节校核。首先从安装边界来看，壳体完全贴合手机原版外轮廓，所有开孔位置都对应真机实测的公差范围做了避让，顶部的摄像头开孔精准匹配双摄模组的凸起高度，不会出现镜头边缘被壳体遮挡、或者安装后壳体挤压镜头模组的问题，背部的圆形开孔对应机身logo位置，开孔边缘做了0.2mm的圆角过渡，避免皮质包覆层在长期使用后出现边缘起翘的情况。底部的扬声器、充电接口、麦克风开孔都采用了精准的槽位设计，每个开孔的边缘都预留了足够的插拔空间，不管是使用原装充电线还是第三方MFi认证线材，都不会出现插不到位的情况，侧边的按键位置做了一体式的包覆凸起，按压反馈清晰，不会出现按键卡滞、按压力度不均的问题。

　　从功能特性来看，这款壳体采用全包式结构设计，四个边角位置做了微气囊缓冲结构，也就是在边角内侧预留了0.3mm的形变空腔，手机意外跌落时，边角位置的壳体可以通过自身形变吸收大部分冲击能量，减少冲击力直接传递到机身中框的概率。表面的荔枝皮纹理不是简单的贴图效果，而是在三维建模阶段就通过纹理映射做了真实的凹凸结构，纹理深度控制在0.15mm，既可以保证握持时的摩擦力，减少手机从手中滑落的风险，又不会因为纹理过深导致积灰难以清理。皮质纹理的表层做了均匀的厚度控制，整个壳体的壁厚保持在1.2mm±0.1mm的公差范围内，不会出现局部过厚导致安装后整机臃肿、或者局部过薄导致防护性能不足的问题。

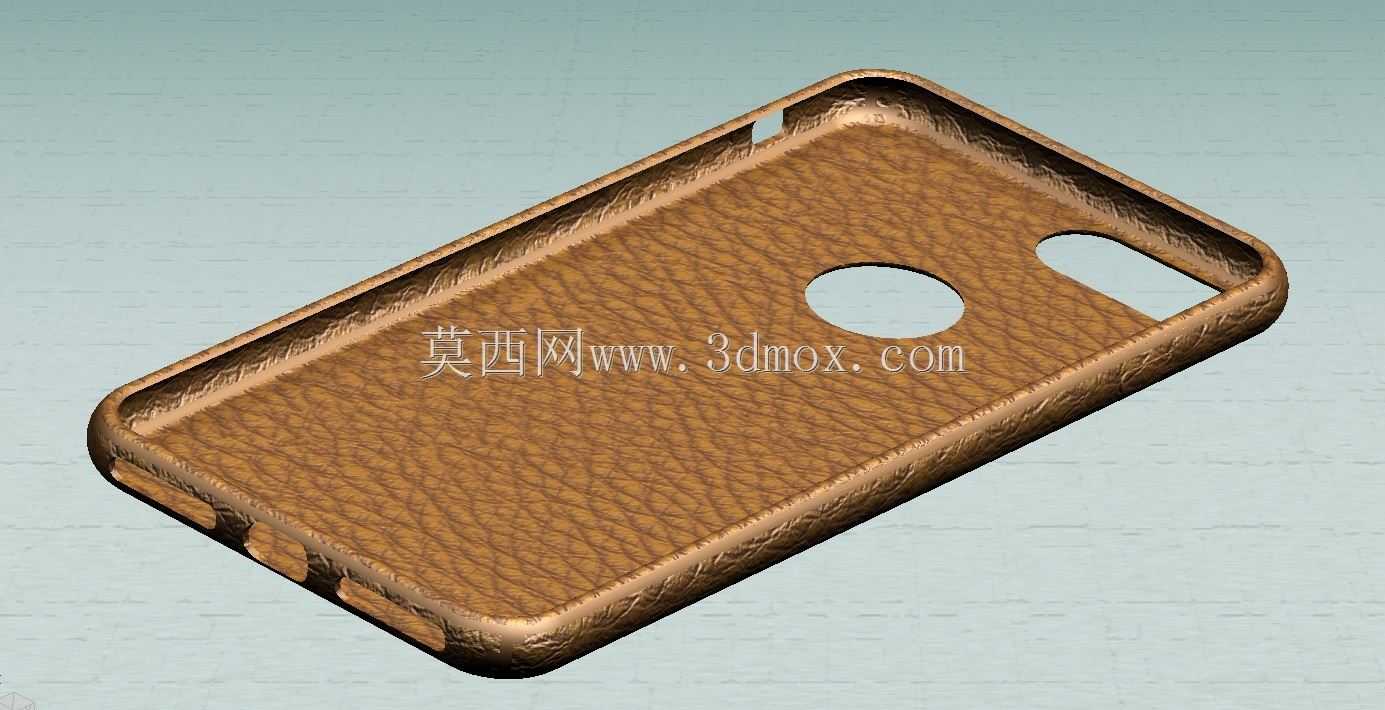

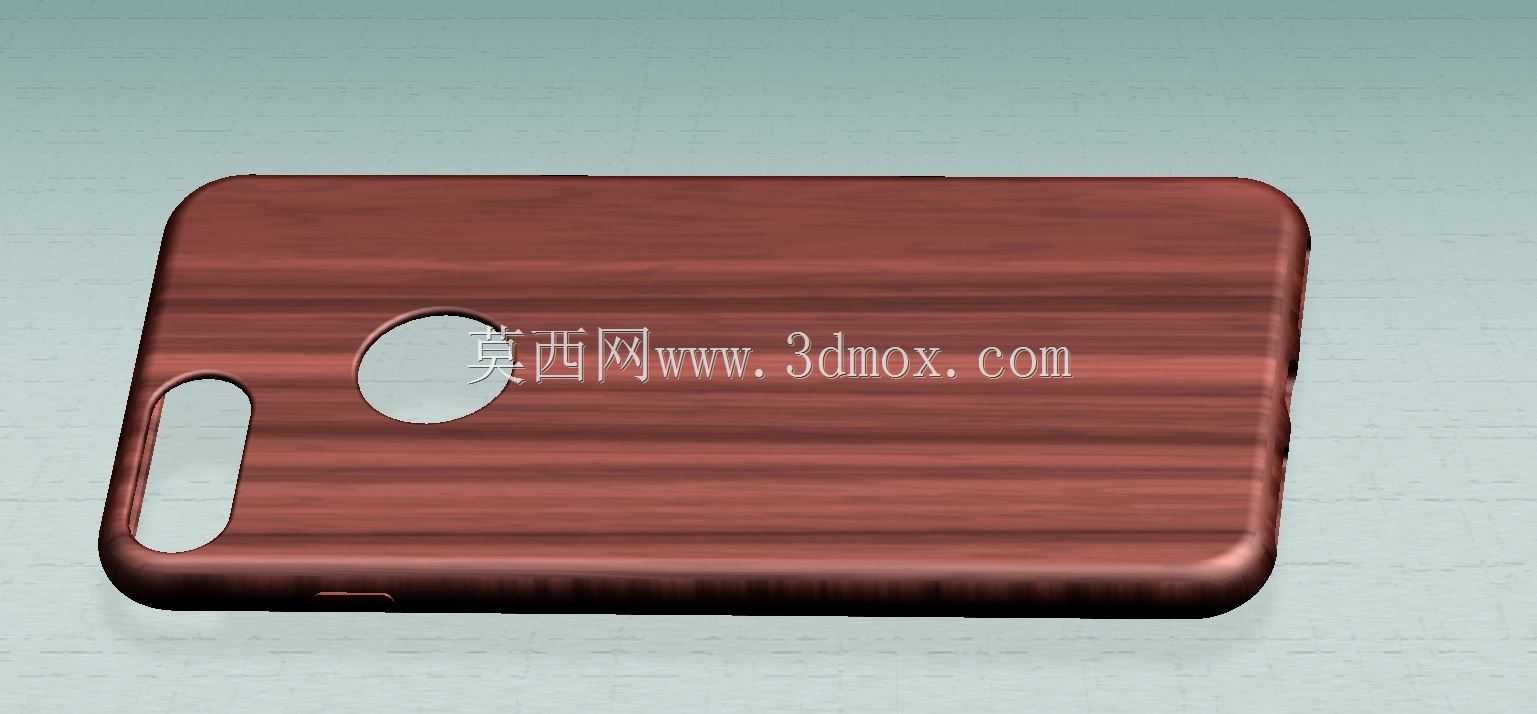

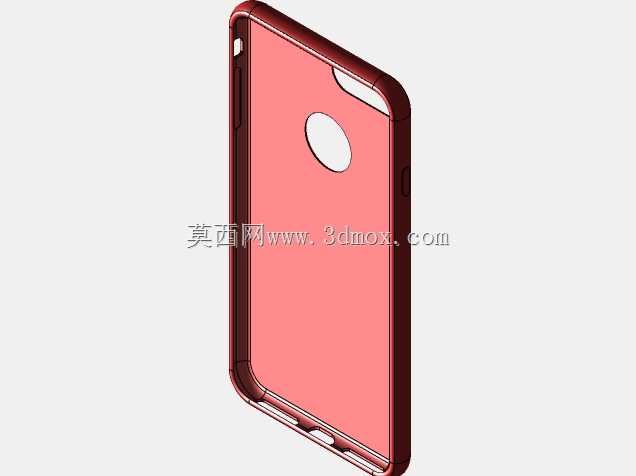

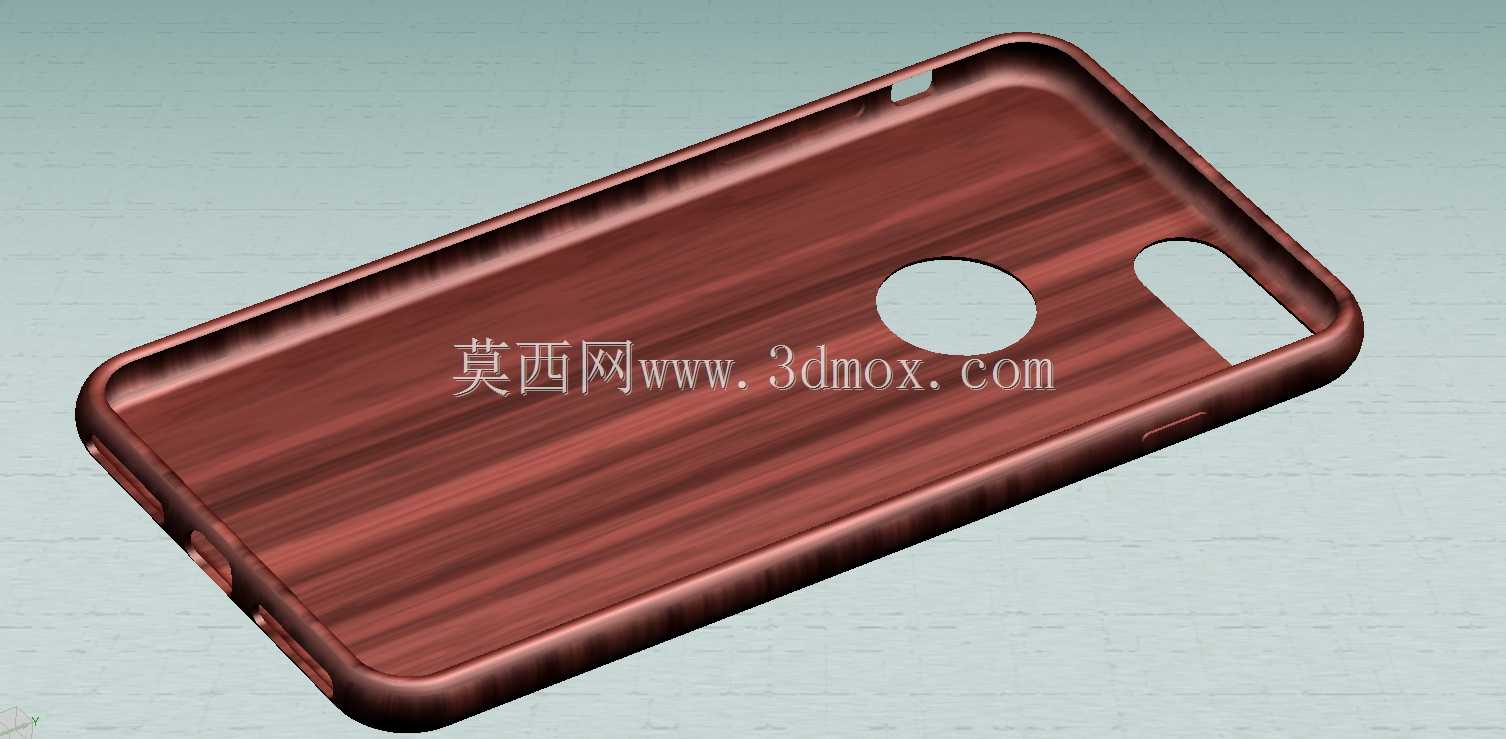

　　设计思路上，这款壳体没有做多余的装饰结构，完全围绕真机的原版尺寸做适配，建模初期就导入了iPhone7Plus的原版机身三维数模，所有贴合面都做了0.1mm的间隙预留，既保证壳体安装后不会出现松动晃荡的情况，又不会因为间隙过小导致安装时刮花机身漆面。内侧的贴合面做了细微的磨砂面处理，和机身接触时不会因为真空吸附导致拆卸困难，同时也避免了硬接触在机身背面留下划痕。在行业应用场景中，这类结构的保护壳既可以作为日常消费电子配件量产，也可以作为个性化定制的基础模型，用户可以在这个基础结构上调整纹理样式、更改表面材质工艺，比如换成磨砂硬质塑料、软质TPU或者真皮包覆结构，不需要重新做整体的结构适配，只需要调整表层的纹理和壁厚参数就可以快速衍生出不同风格的产品。

　　实际生产适配层面，这个模型的结构完全符合注塑成型的工艺要求，所有的转角位置都做了不小于0.5mm的圆角过渡，没有出现尖锐的直角结构，避免注塑时出现应力集中导致的壳体开裂问题，脱模斜度控制在1.5度，不管是采用硬胶注塑还是软胶包覆工艺，都可以顺利脱模，不会出现粘模、拉花的问题。壳体的分模线设置在侧边的中缝位置，经过抛光处理后几乎不会留下明显的合模痕迹，不会影响外观质感。针对皮质纹理的加工，模型的纹理深度均匀，不会出现局部纹理过深导致注塑时缺胶、或者纹理过浅导致质感不足的问题，批量生产时的良率可以控制在较高水平。

　　从使用场景的适配性来看，这款壳体安装后不会影响手机的任何原有功能，不管是无线充电（如果适配改装机型）、有线耳机插拔、还是横置握持玩游戏，都不会出现硌手或者遮挡操作区域的问题，侧边的防滑纹理和背部的荔枝纹形成呼应，握持时的贴合度很好，长时间握持也不会出现打滑的情况。对于结构设计从业者来说，这个模型可以作为大屏手机保护壳的结构参考，尤其是针对带表面纹理的包覆类壳体设计，其壁厚控制、开孔避让、缓冲结构的设计思路都可以复用在其他型号的手机配件开发中，只需要对应调整机身轮廓尺寸和开孔位置，就可以快速完成同类型产品的结构设计，大幅缩短前期的建模校核周期。
