灯座注塑成型模具结构设计方案

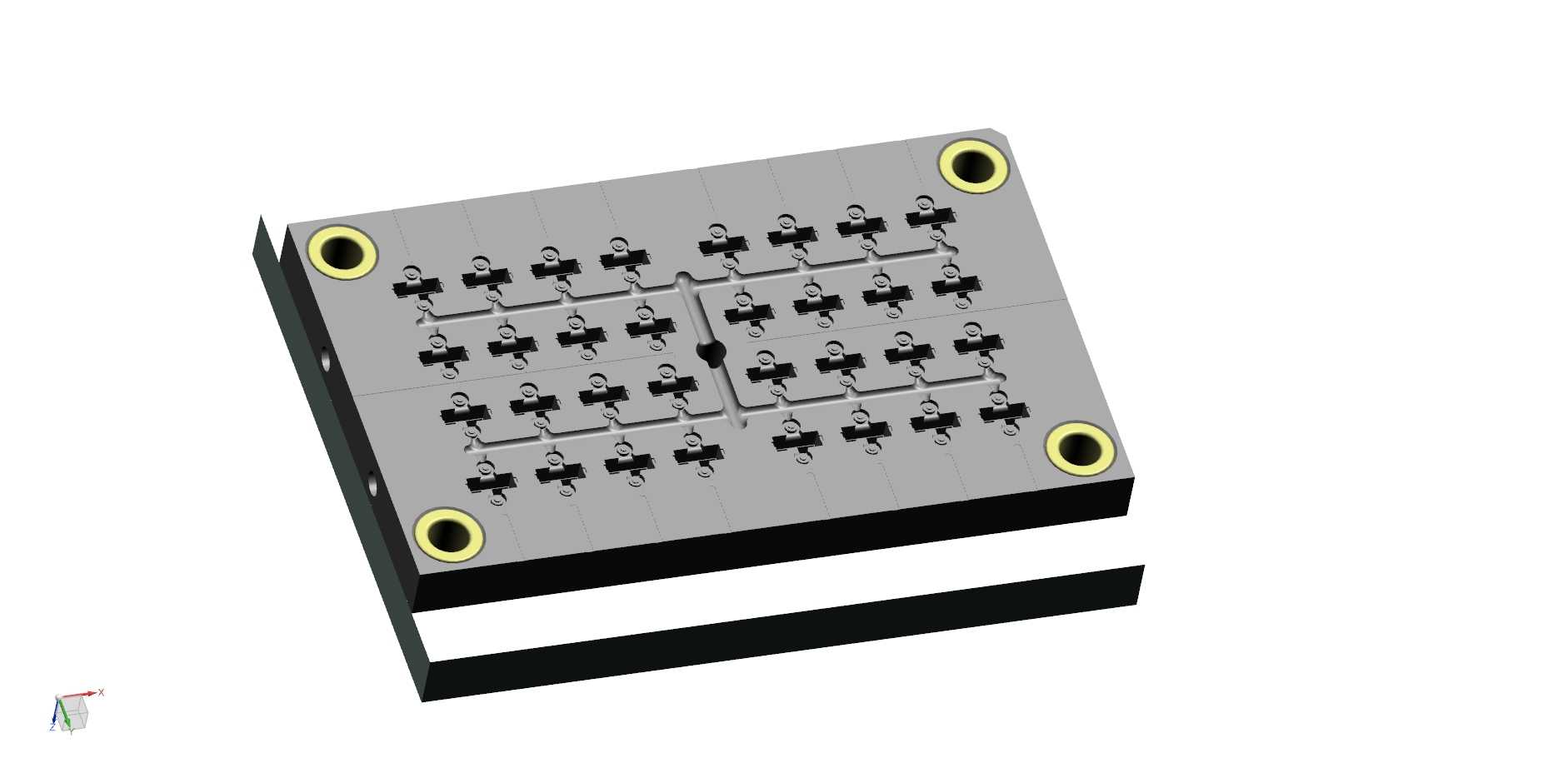

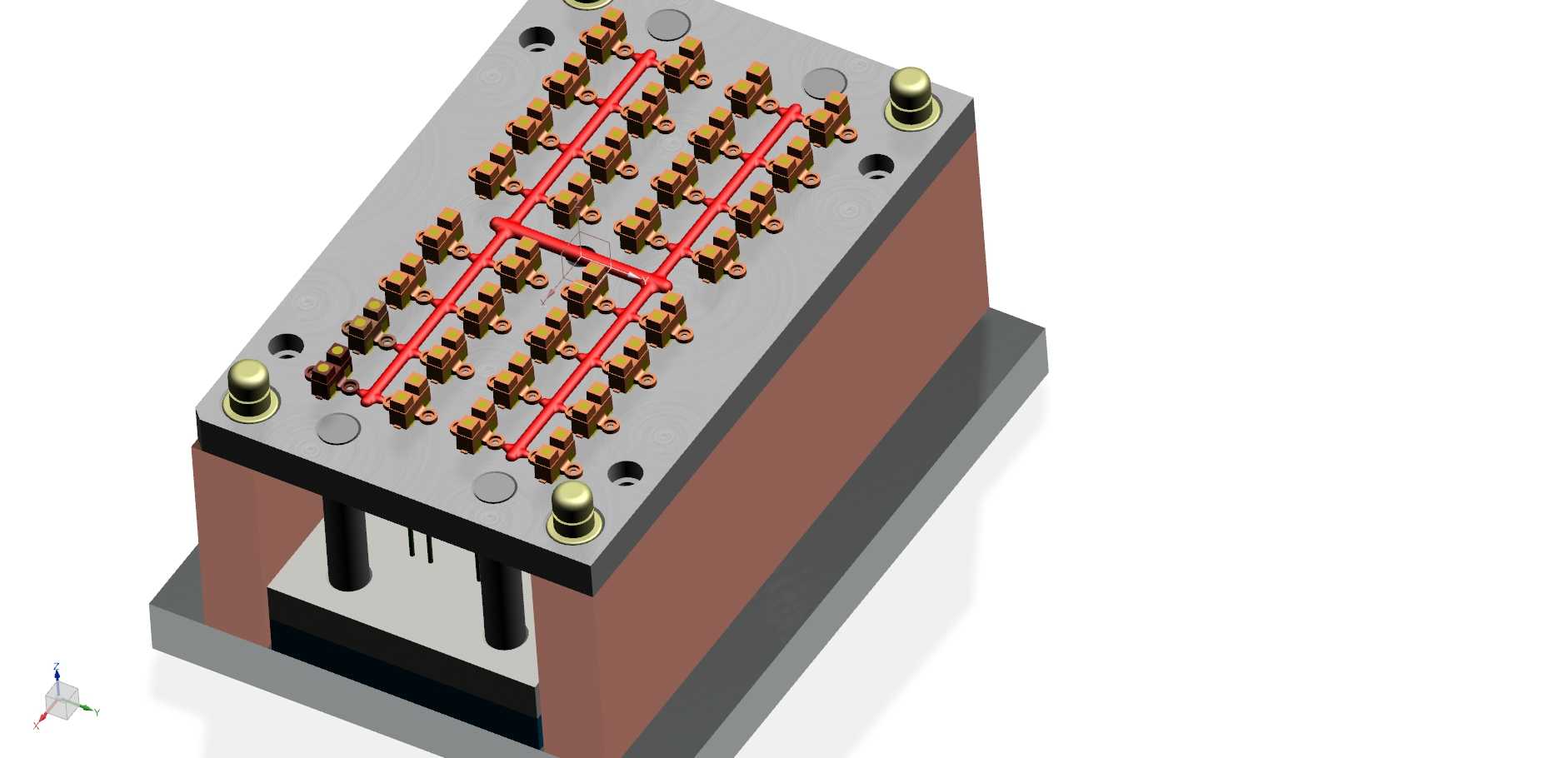

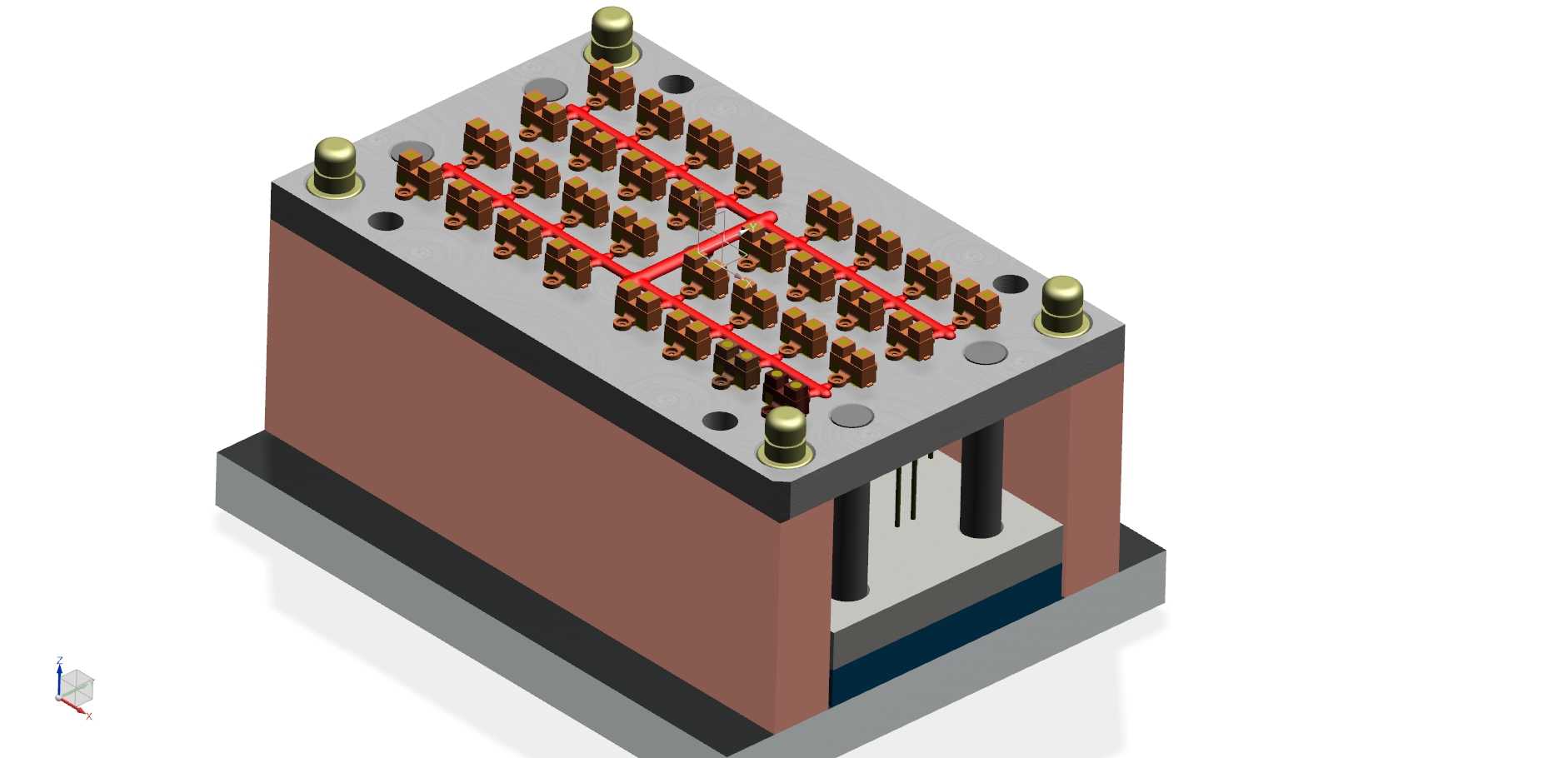

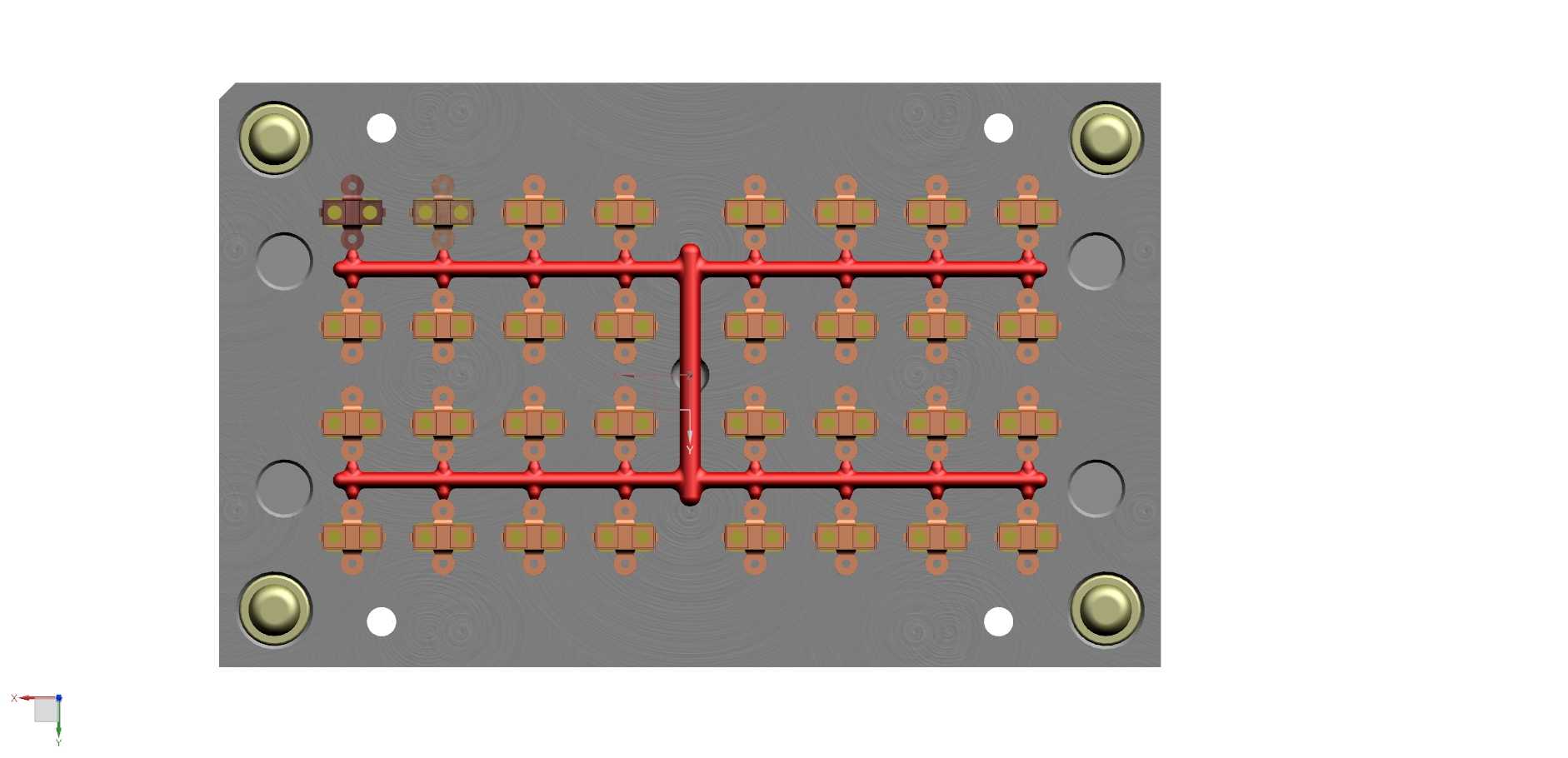

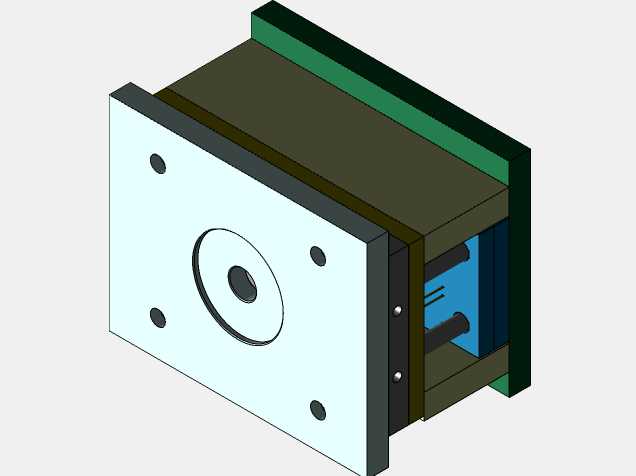

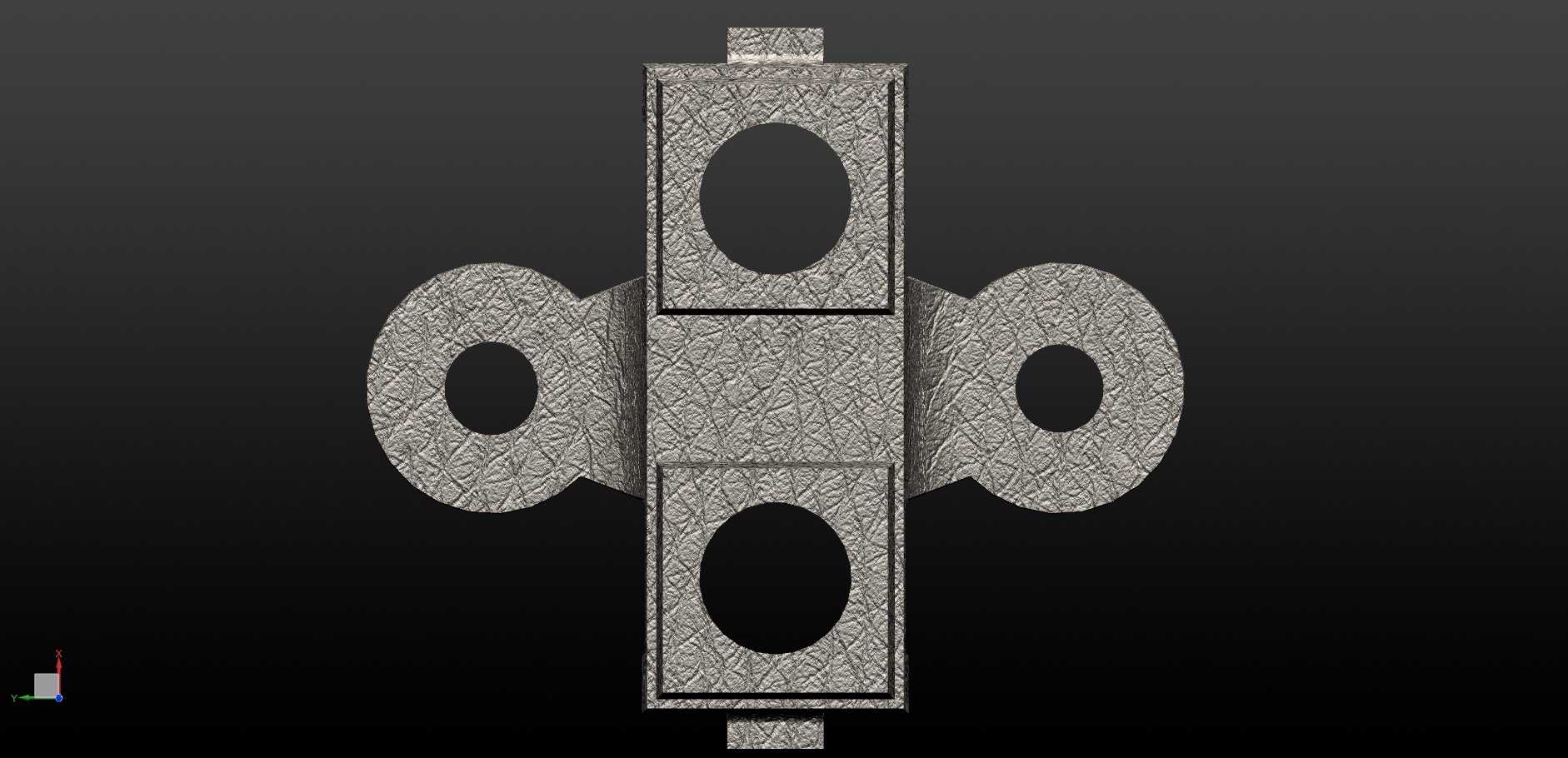

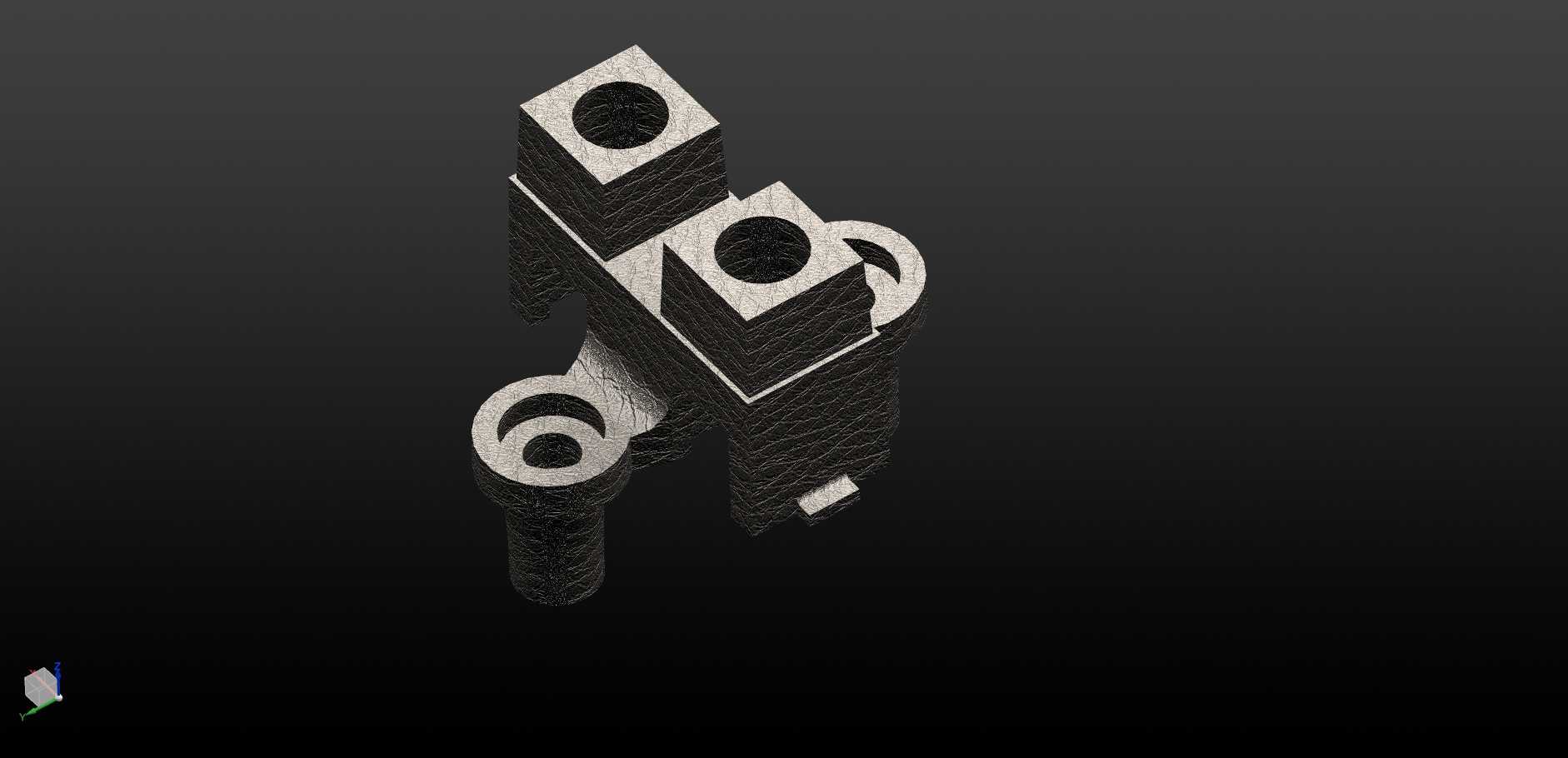

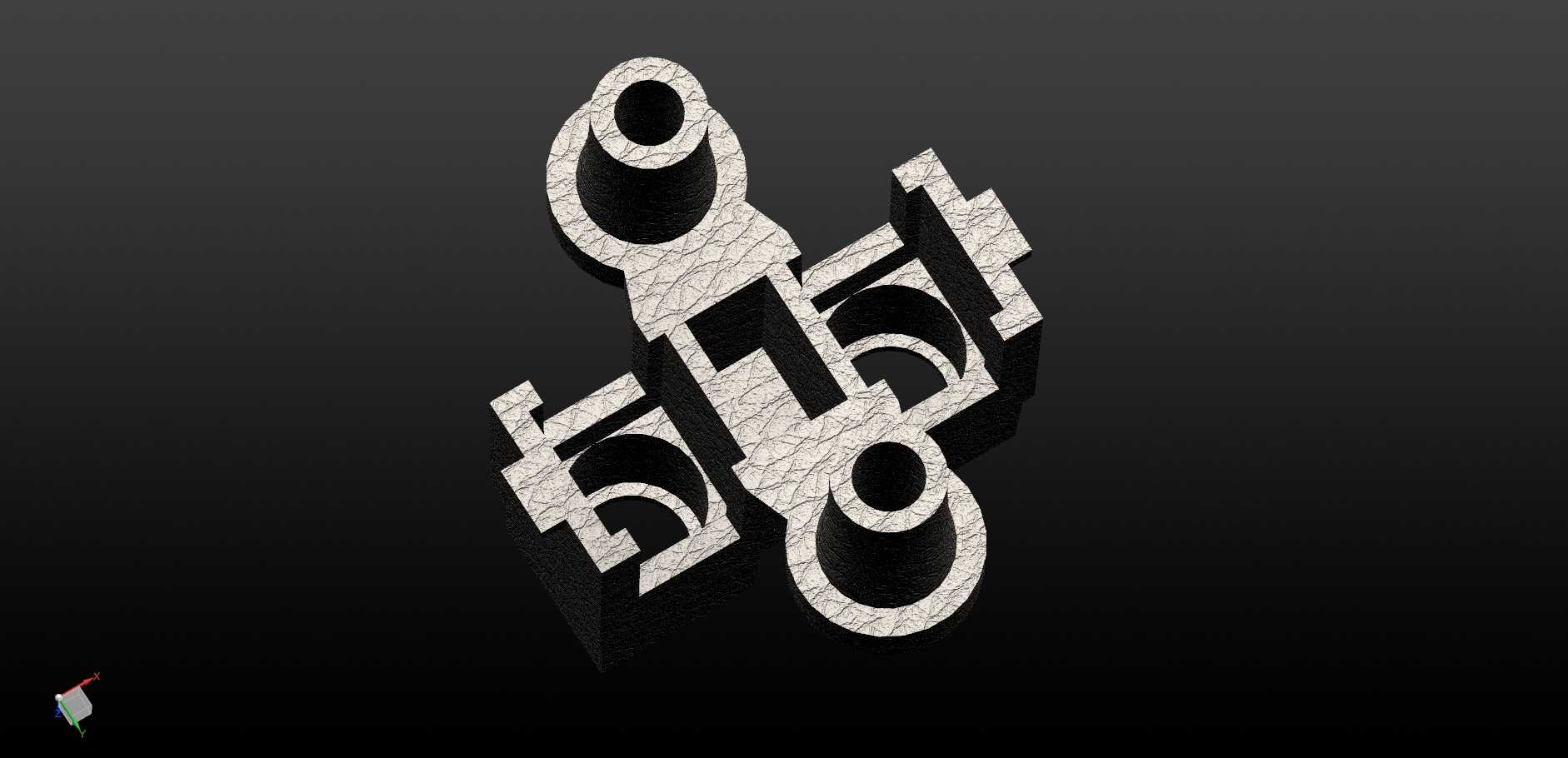

这套模具针对民用照明领域常用的圆盘式灯座塑件开发，适配卧式注塑机安装使用，核心解决灯座塑件安装孔位同轴度、接线槽成型精度的批量生产需求，在照明配件加工车间的量产环节中，可直接匹配常规吨位注塑机的装夹参数，无需额外定制转接工装。从结构布局来看，模具采用两板模标准模架，定模侧设置带定位圈的浇口套，主流道直接对接塑件中心的安装沉孔位置，采用点浇口进料的方式能够减少浇口残留对灯座装配面的影响，开模时浇口可自动拉断，省去后续人工修剪浇口的工序。动模侧布置了四根复位杆与导柱配合，保证合模时型腔与型芯的对位精度控制在0.02mm以内，避免塑件出现飞边、偏心的缺陷。模具的成型部分，定模型腔加工出灯座外表面的光滑圆弧面与四个安装凸台的沉孔结构，型芯侧则集成了灯座内部的接线卡槽、导线过孔的成型镶件，镶件采用单独定位销固定，后续如果出现局部磨损可快速更换，无需整体报废型芯，降低量产过程中的维护成本。冷却回路采用环绕型腔的环形水路设计，进出水接头设置在模架底部，水路距离型腔壁的距离保持在15mm左右，保证成型过程中塑件各区域冷却速率均匀，减少因冷却不均导致的翘曲变形，让灯座成型后的平面度满足装配要求。安装边界方面，模架的长宽尺寸适配常用注塑机的拉杆间距，定模侧的定位圈尺寸匹配注塑机定模板的定位孔，动模侧的顶棍孔位置符合标准注塑机的顶出杆布局，安装时可直接对位锁紧，不需要额外调整模板位置。顶出结构采用顶针板带动圆顶针的方式，顶针布置在塑件的加强筋与边缘位置，避免顶出力作用在塑件的外观面留下顶痕，同时在顶针板上设置了限位柱，控制顶出行程，防止顶出过度损坏塑件或模具内部结构。整套模具的排气槽开设在分型面的熔体填充末端，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺料的问题，又不会产生溢料飞边。在实际生产场景中，这套模具可适配通用PP、PC等常用灯座塑料原料，成型周期控制在30秒以内，能够满足中小批量照明配件的生产需求，结构上没有复杂的抽芯机构，整体加工难度低，普通模具车间即可完成制造与装配，后期调试也相对简便，适合作为常规灯座产品的量产工装使用。
