剖分式减速器箱体结构三维设计

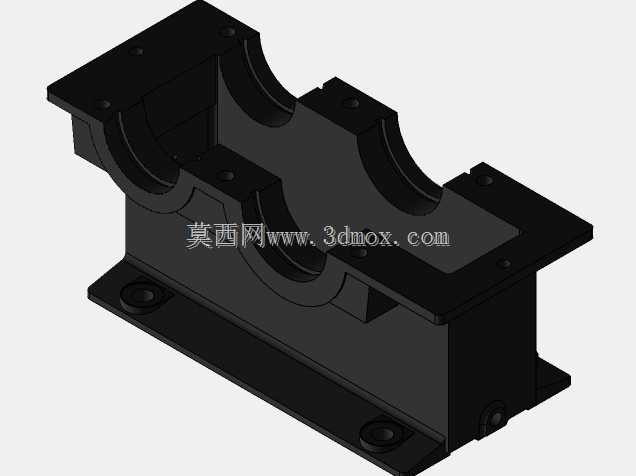

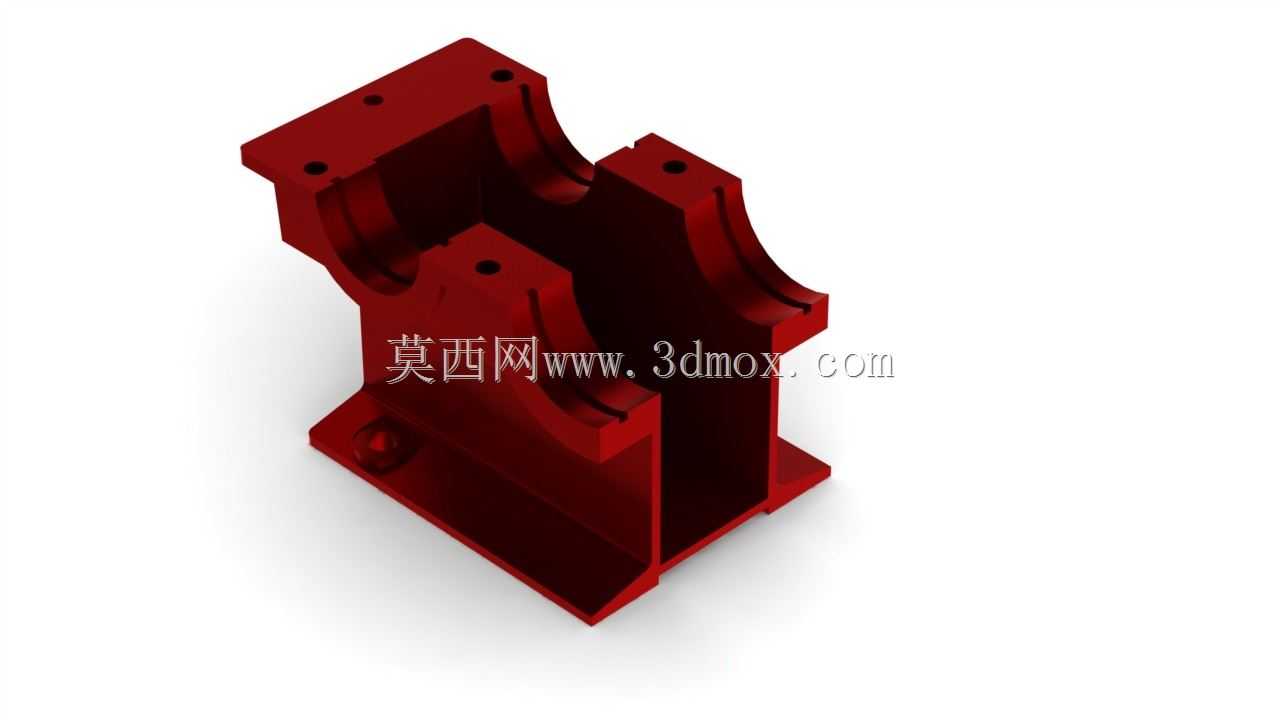

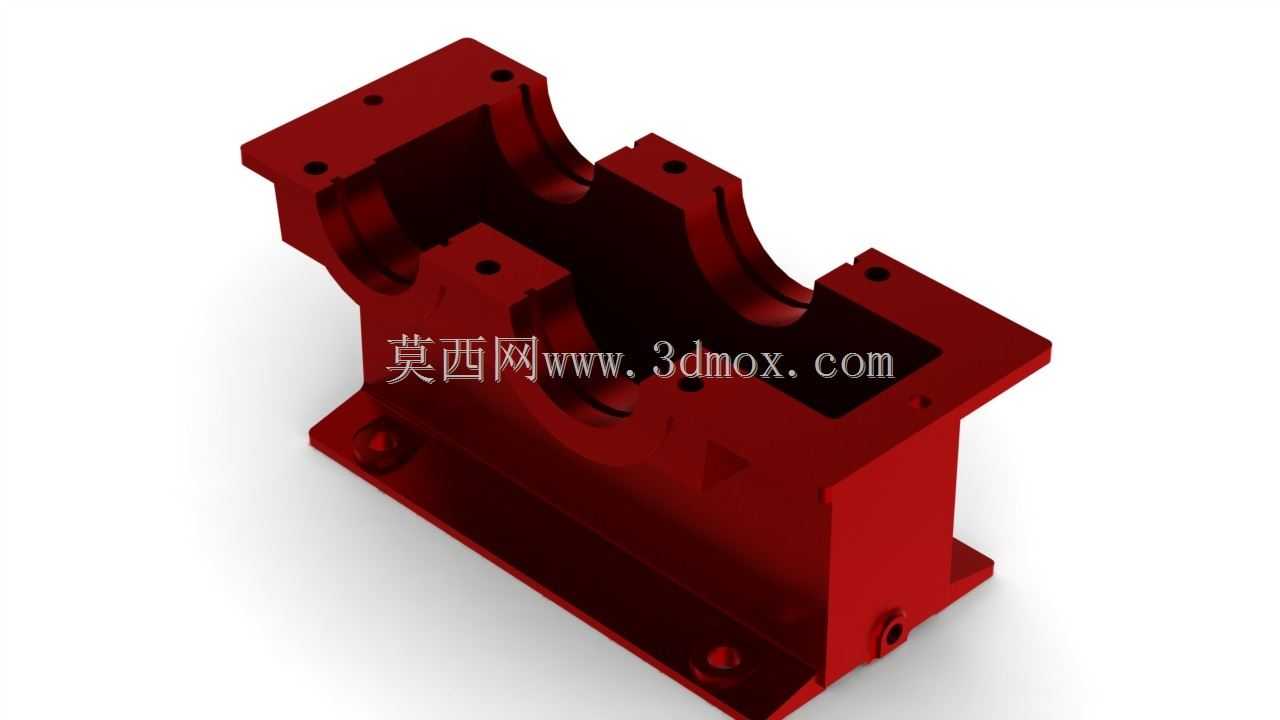

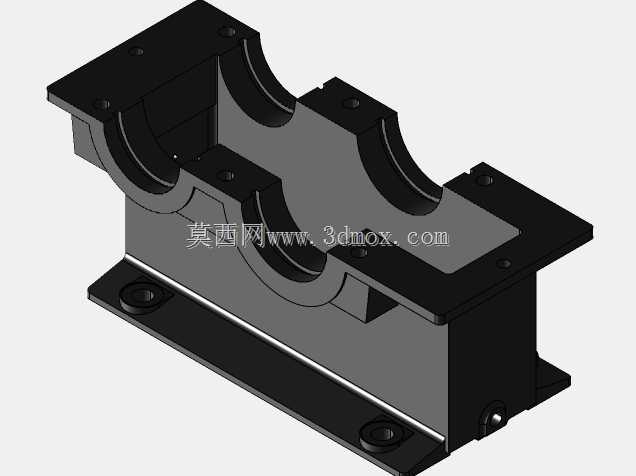

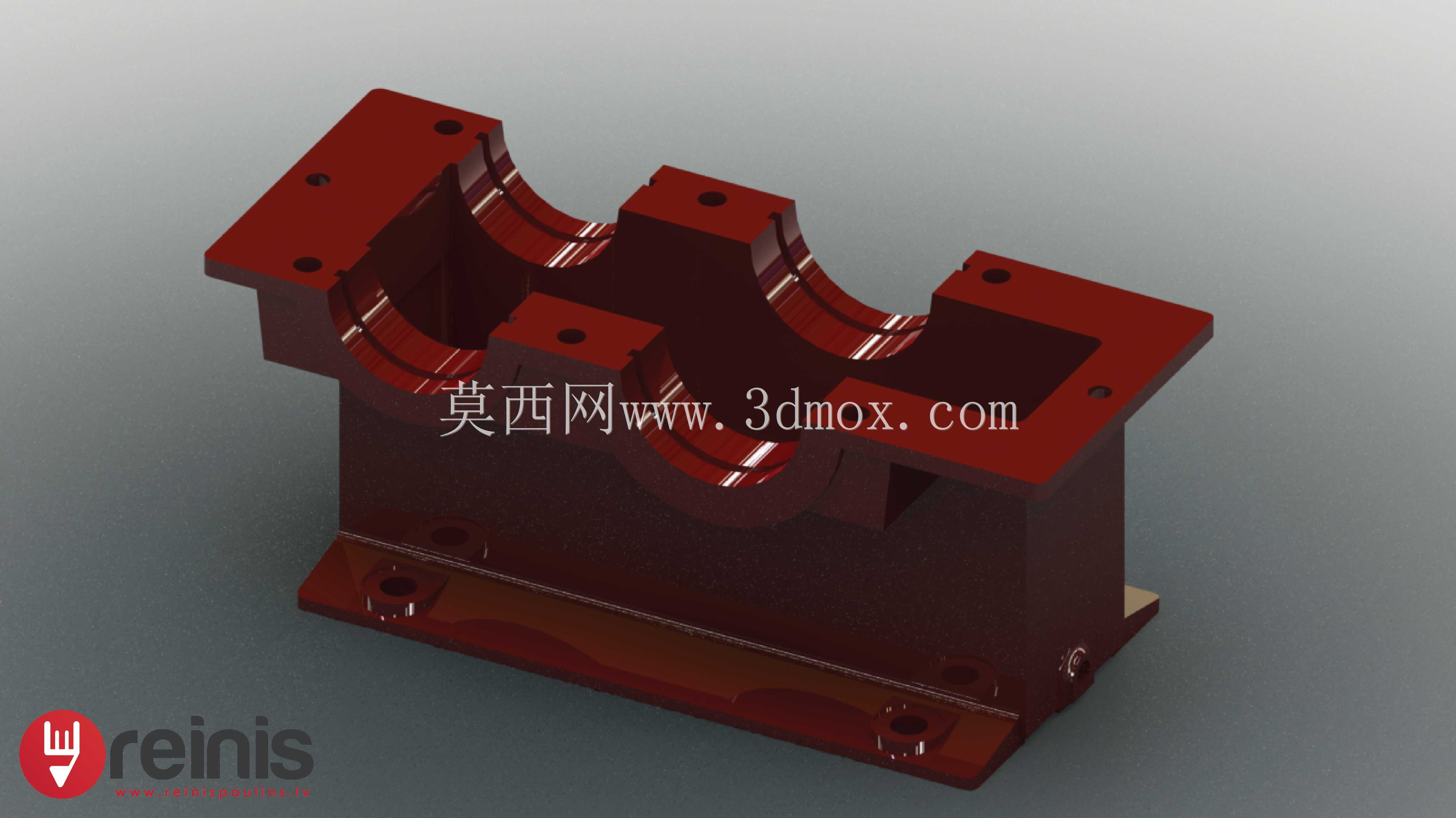

　　在工业传动系统的布局里，减速器箱体是整个减速单元的承载骨架，所有传动副、轴系、密封组件的安装定位都要依托这个基础构件完成，从矿山输送线的重载驱动单元，到车间自动化产线的传动工位，再到小型输送设备的动力匹配端，这类剖分式箱体的应用覆盖了绝大多数需要扭矩匹配、转速转换的传动场景。日常做结构设计的时候，首先要考虑的是箱体的刚性冗余，毕竟齿轮啮合过程中会产生持续的径向、轴向载荷，要是箱体壁厚设计不足，轴承座位置的形位公差会在长期负载下发生偏移，直接导致齿轮啮合侧隙不均，轻则出现传动噪音、齿面偏磨，重则引发断齿、轴系抱死的故障。这个箱体采用的是上下剖分的结构形式，剖分面刚好设置在各轴系的中心水平面位置，这种设计最大的优势是装配便利性，

　　安装轴系、轴承、调整垫片的时候不需要从箱体端面硬塞组件，只需要吊走上箱盖就能完成全部内部构件的装配，后期运维拆检的时候也不用完全拆解整个设备和外部管路的连接，能大幅缩短产线停机维护的时间。从安装边界来看，箱体底部的安装底板做了加厚处理，四个安装孔的位置是按照通用传动基座的安装孔距匹配设计的，底板上的定位槽可以和基座上的定位凸台配合，安装的时候能快速找正设备的同轴度，避免电机轴和减速器输入轴出现不同心引发的振动问题。箱体上部的三个轴承座孔是同轴度设计的核心管控点，建模的时候要先把各轴的中心距按照传动比要求计算准确，再以轴孔中心为基准做轴承安装位的凸台结构，凸台的厚度要匹配所选轴承的径向载荷系数，同时要预留出轴承端盖的安装螺纹孔位置，

　　端盖和箱体结合面还要设计密封槽的安装空间，防止润滑油渗漏。箱体两侧的回油槽结构是容易被忽略的细节，齿轮运转带起的润滑油润滑完轴承之后，要顺着箱体内壁的回油槽流回油池，要是回油路径设计不合理，会出现轴承位置积油、油封处压力过大渗油的问题，建模的时候要注意回油槽的倾斜角度，保证润滑油能顺畅回流，不会在局部形成积液。箱体的连接法兰位置做了均匀分布的螺栓孔设计，螺栓的间距是按照密封压力要求排布的，剖分面的法兰宽度要足够，保证拧紧螺栓之后整个结合面的压力均匀，不会出现局部间隙导致的漏油问题，同时法兰位置还设计了两个定位销孔，装配的时候先打定位销再拧连接螺栓，能保证上下箱体每次拆装之后的轴孔同轴度不会出现偏差。在做三维建模的过程中，

　　要提前考虑铸造工艺的可行性，所有的转角位置都要做铸造圆角处理，避免铸件冷却的时候出现应力集中导致的裂纹，箱体的壁厚要尽量保持均匀，防止壁厚差过大引发的铸造缩孔缺陷，轴承座位置的加强筋要沿着载荷受力方向布置，在不额外增加过多箱体重量的前提下提升整体结构刚性。日常选型替换的时候，要先核对箱体的轴孔中心距、安装底板的孔位尺寸、输入输出轴的中心高度，这些尺寸是和现场安装基座、传动齿轮组直接匹配的核心参数，要是尺寸出现偏差，要么装不上现有基座，要么内部齿轮副的啮合间隙达不到设计要求。另外箱体的油位观察孔、放油孔、透气塞的安装位置也在建模的时候做了预留，油位孔的高度设置在油池深度的三分之一位置，既能保证齿轮浸油深度达到润滑要求，又不会因为油位过高导致齿轮搅油损失过大，放油孔设置在箱体底部的最低位置，换油的时候能把箱体内的旧油和沉积的铁屑完全排净，透气塞安装在箱盖的最高位置，平衡箱体内外的压力差，避免长时间运转之后箱体内温度升高、压力变大引发的密封件渗漏问题。这类箱体的材质一般选用灰铸铁铸造，因为灰铸铁的减震性能好，能有效吸收齿轮啮合产生的振动，同时铸造性能优异，容易加工出复杂的内腔结构，加工的时候要先把剖分面铣平，再以剖分面为定位基准加工轴孔和底部安装面，保证各加工面的形位公差符合设计要求。
