槽型皮带输送机托辊滚筒组结构

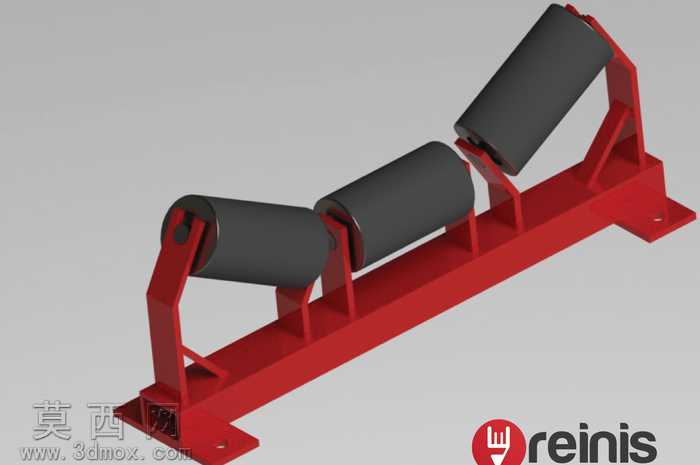

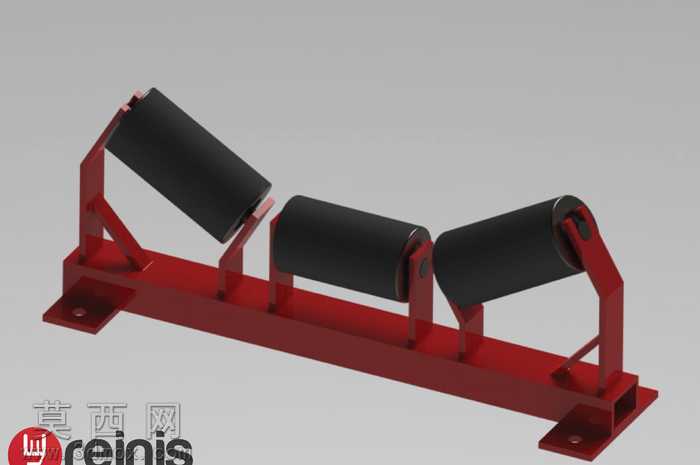

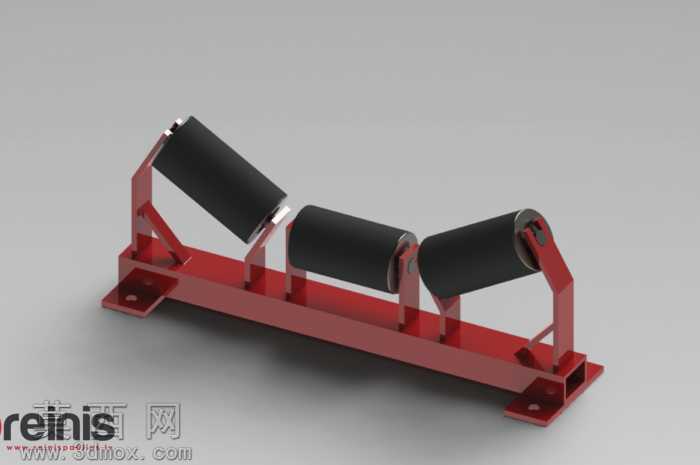

本作品为皮带输送机承载段槽型托辊滚筒组三维建模成果，建模过程严格遵循带式输送机托辊组设计规范，采用三维参数化建模方式完成全结构1:1比例还原，整体结构由侧边倾斜安装的侧托辊、中部水平布置的平托辊、一体式焊接支架、底部安装固定座四部分组成。建模阶段首先完成基准坐标系搭建，以支架底部安装面为装配基准，依次绘制支架的槽钢主体型材轮廓、侧托辊安装斜撑结构、中部托辊支撑立板的二维草图，通过拉伸、切除、焊接特征模拟真实型材焊接的连接结构，对支架底部的安装螺栓孔、托辊轴端的安装卡槽做了精准的细节还原，保证各部件装配间隙符合实际机械装配公差要求。托辊滚筒部分采用分层建模逻辑，先构建内部钢制辊轴，再生成外部辊筒筒体，最后赋予表面黑色橡胶包覆层材质，侧托辊按照槽型输送标准设置30度倾斜安装角，三个托辊共同形成内凹的弧形承载面，可有效对输送皮带形成槽型支撑，增大物料承载截面积，避免散状物料在输送过程中出现撒漏问题。材质渲染阶段，对焊接支架部分赋予红色防锈漆金属材质，还原工业输送设备的漆面质感，调整金属材质的粗糙度、反光度参数模拟漆面的哑光防锈效果；托辊表面的橡胶层赋予高阻尼黑色橡胶材质，还原橡胶托辊表面的防滑耐磨质感，辊轴端面的金属部分赋予亮面钢材材质，区分不同部件的材质差异。结构设计上，支架采用一体式焊接成型结构，底部设置带安装孔的固定底板，可通过螺栓直接固定在输送机中间架上，侧托辊的斜撑与主支架之间设置三角加强筋结构，提升支架整体的抗载荷能力，可承受输送物料及皮带的长期动载荷冲击，托辊与支架之间采用卡槽式安装结构，方便后期托辊磨损后的快速更换维护。整体建模过程未对结构做不合理简化，所有安装配合面、连接结构均按照实际生产的托辊组结构完成搭建，可直接用于皮带输送机的整机装配模拟、承载受力仿真分析，也可作为输送设备设计的参考模型使用，模型装配逻辑清晰，各部件可单独拆分编辑，方便后续根据不同输送带宽、输送载荷需求调整托辊间距、支架尺寸参数。
